Комплект ИБП SW300L (300 ВА) с АБ на 12 ч
- Активная мощность, кВт 0,225
- Форм-фактор настенный
- Топология on-line (с двойным преобразованием)
- Предельный диапазон входного напряжения, В 90-295
- Номинальное выходное напряжение, В 230
- Диапазон настройки выходного напряжения, В 210-240, шаг 5 (требуется карта мониторинга)
- Точность стабилизации выходного напряжения, % ±2
- Форма выходного напряжения чистая синусоида
- Максимальный выходной ток, А 1,2
- Наличие встроенных батарей нет
- Емкость одной 12-вольтовой АБ, Ач 250
- Электронный автоматический байпас да
- Степень защиты от пыли и влаги IP20
- Гарантийный срок, мес 24

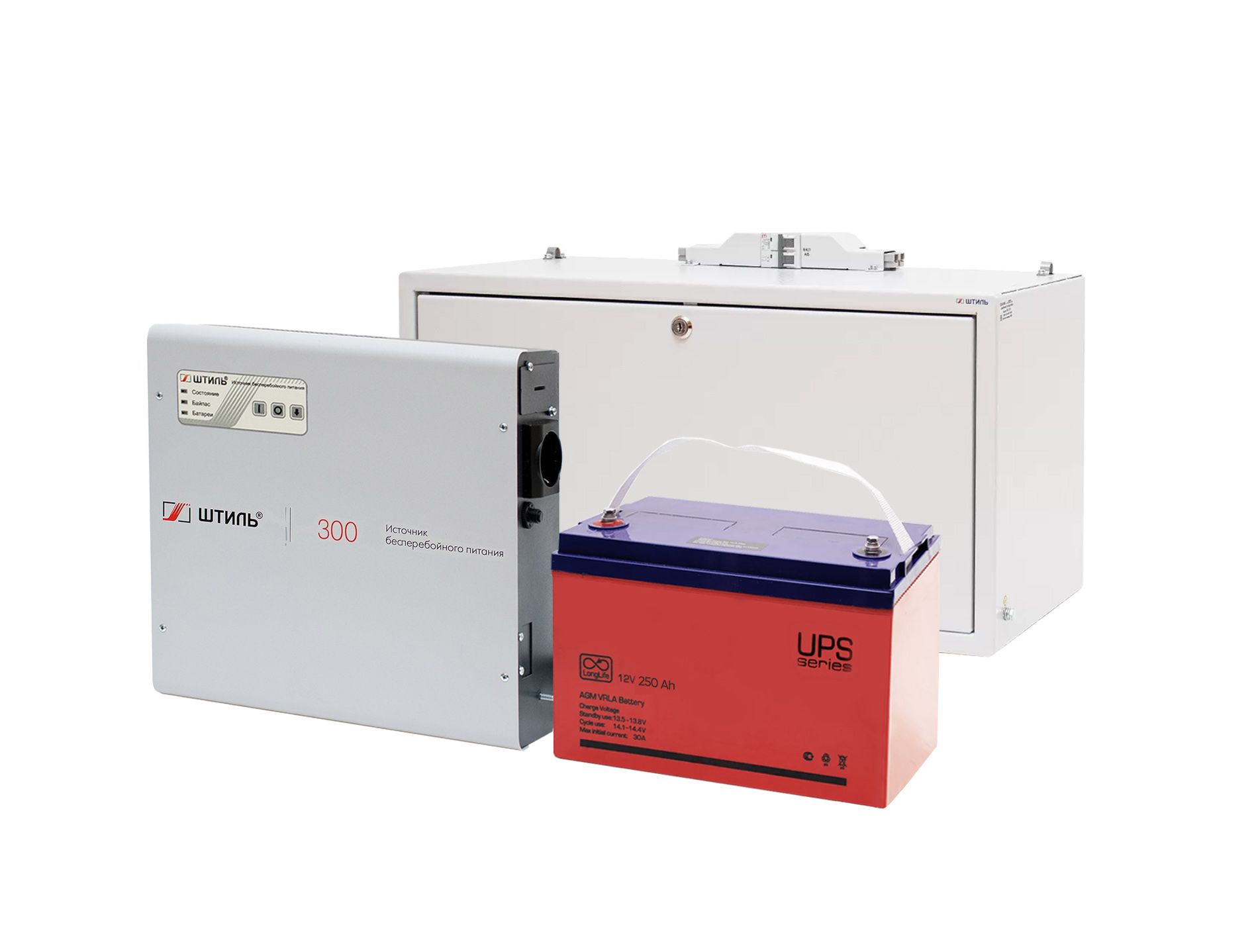

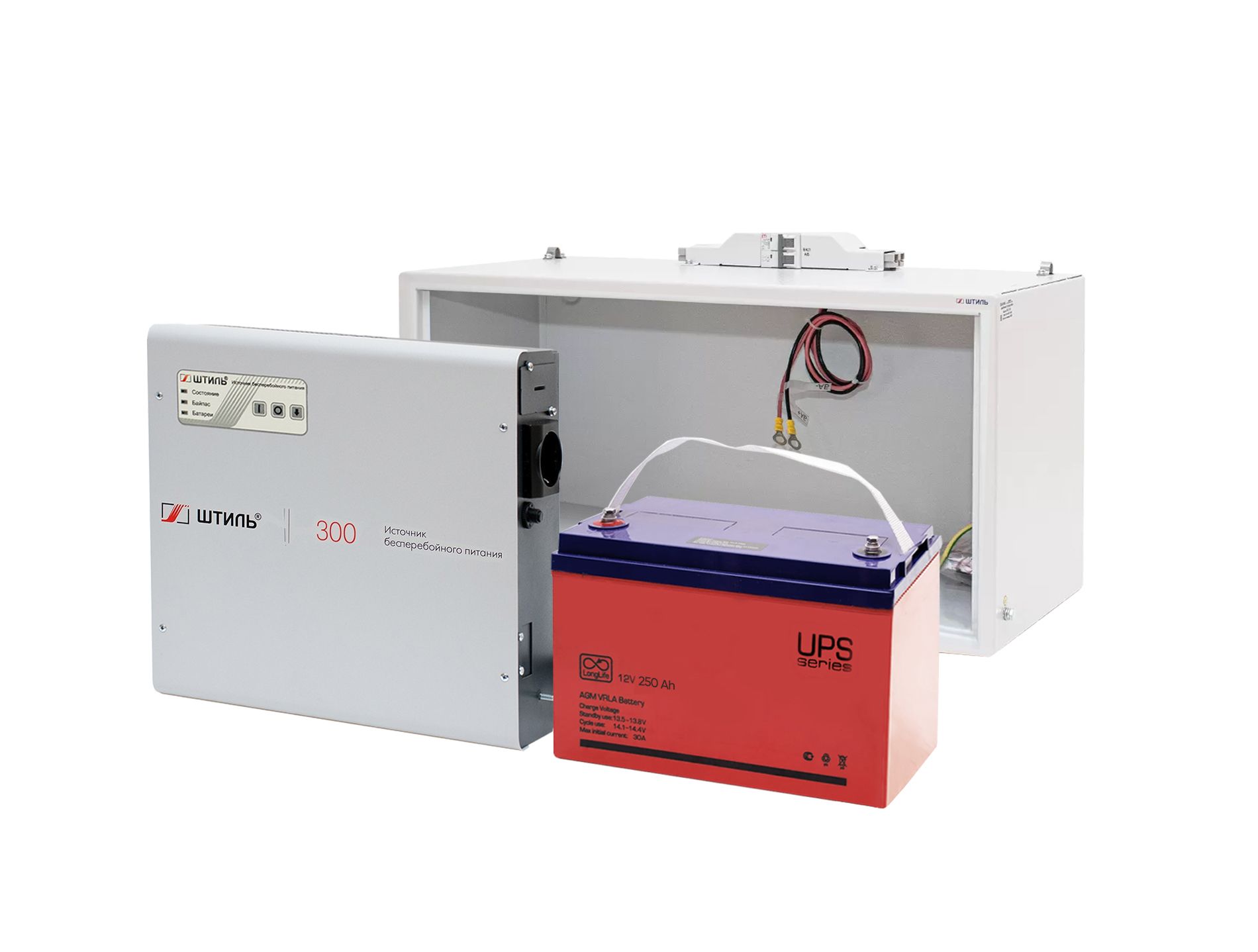

Онлайн ИБП SW300L с внешним аккумулятором 250 Ач, размещенным в батарейном стеллаже BS-12-2W, является готовым решением для обеспечения бесперебойного электропитания подключенного оборудования в течение 12 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Выходная мощность ИБП – 300 ВА/225 Вт. Примерами подключаемой нагрузки являются:
- газовые котлы и циркуляционные насосы;
- видеотехника и аудиоаппаратура;
- другое маломощное бытовое оборудование.
Помимо резервного электроснабжения ИБП SW300L также обеспечит защиту подключенной техники от перепадов напряжения и электрических помех. Он оснащен усовершенствованным алгоритмом работы корректора коэффициента мощности, который позволяет полноценно взаимодействовать с генераторами.
Работа ИБП SW300L основана на двойном преобразовании электрического тока, что позволяет устройству:
- стабилизировать входное напряжение в расширенном диапазоне (90-295 В) с высокой точностью (±2%) и без перехода на АБ;
- мгновенно переводить электропитание нагрузки на АБ при отключении электричества или выходе входного напряжения за пределы стабилизации;
- обеспечивать питание нагрузки напряжением с идеальной синусоидальной формой.
ИБП имеет конвекционную (бесшумную) систему охлаждения.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Батарейный стеллаж размещается на полу.
Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.
ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.
Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.
Панель управления
Контролировать работу ИБП можно по светодиодным индикаторам, размещенные на фронтальной панели:
- «Состояние» – возникновение аварий;
- «Байпас» – работа через цепь байпаса/ЭКО-режим;
- «Батарея» – состояние батарей.
Оценка состояния всех трех индикаторов позволяет определить режим работы устройства.
Функциональная клавиша «Смена режима» позволяют выбрать режим работы ИБП: онлайн, байпас или ECO. Также с ее помощью (при 3-секундном удержании) можно выполнить тест работы АБ – 10-секундное принудительное питании нагрузки от батарей.
Заряд батарей
Заряд подключаемого аккумулятора с ёмкостью 250 Ач осуществляется встроенным в ИБП ЗУ с током 6 А.
В SW300L применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Защита
SW300L оснащен электронной защитой от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
Восстановление работоспособности устройства происходит автоматически после устранения причины срабатывания электронной защиты.
Кроме того, ИБП имеет:
- защиту от импульсных перенапряжений и сетевых помех;
- аварийную защиту от неполадок в работе (при её включении устройство либо отключает нагрузку, либо бесперебойно переводит её питание на сеть через байпас).
Батарейный стеллаж BS-12-2W оснащен встроенным автоматом 2Р С32 для защиты аккумуляторных батарей.
Средства мониторинга
В SW300L можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты;
- датчик температуры.
С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров источника питания (например, настройка его выходного напряжения) выполняется только с помощью программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Карты мониторинга являются аксессуарами и приобретаются дополнительно!
Как купить?
Купить комплект ИБП SW300L с аккумулятором 250 Ач, размещенным в батарейном стеллаже BS-12-2W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Все решения решения бренда «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- бесшумная работа.
- плавный пуск;
- резервное питание до 12 часов (при 80% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга и управления;
- настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- система конвекционного (безвентиляторного) охлаждения.
| Полная мощность, кВА | 0,3 |
| Активная мощность, кВт | 0,225 |
| Число фаз | 1 в 1 |
| Форм-фактор | настенный |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 230 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 1,9 |
| Максимальный ток байпаса, А | 4,5 |
| Потребляемая мощность в режиме холостого хода, Вт | 16 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 230 |
| Диапазон настройки выходного напряжения, В | 210-240, шаг 5 (требуется карта мониторинга) |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,75 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга) |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 1,2 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 91 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 82 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 12 |
| Номинальный ток заряда встроенного ЗУ, А | 6 |
| Количество внешних АБ 12В, шт. | 1 |
| Емкость одной 12-вольтовой АБ, Ач | 250 |
| Ориентировочное время автономной работы (при 80% загрузке ИБП) | 12 ч |
| Функционал управления АБ | защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ |
| Холодный старт | да |
| Срок службы АБ, лет | 10-12 (в зависимости от условий эксплуатации) |
| Защита АБ | встроенный автомат 2Р С32 |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
| Защита сети от высокочастотных помех | 100 кГц - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| Светодиодная индикация | состояние, байпас, батарея |
| Функциональные клавиши | «Вкл», «Откл», «Смена режима» |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль») |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Датчик температуры | опция (требуется установка карты мониторинга) |
| Входная сеть | сетевой кабель с евровилкой |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Тип разъема для подключения к ИБП | TD50A |
| Диапазон рабочей температуры, °С | от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | естественное (безвентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 283х285х93 |
| Габаритные размеры стеллажа ВхШхГ, мм | 382х630х324 |
| Масса, кг | 98 |
| Цвет корпуса | серый |
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от АБ 250 Ач), мин | 5200 | 2400 | 1600 | 1400 | 1200 | 900 | 840 | 730 | 650 | 580 |
| ИБП SW300L (300 ВА) | 1 шт. |
| Батарейный стеллаж BS-12-2W | 1 шт. |
| Аккумулятор для ИБП 12 В 250 Ач | 1 шт. |
| Комплект для настенного монтажа | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Гарантийный талон | 1 шт. |
| Упаковка | 1 шт. |
