| Варианты исполнения установки питания PS24-0300 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS24-0300 (1/2700-5U) | 1 | 100 | 2700 | 18 |
| PS24-0300 (2/2700-5U) | 2 | 200 | 5400 | 20 |
| PS24-0300 (3/2700-5U) | 3 | 300 | 8100 | 22 |
Установка питания PS24-0300 (от 2700 до 8100 Вт)
-
Активная мощность, кВт8,1
-
Форм-факторв стойку (встраиваемые)
-
Номинальное входное переменное напряжение, В220/380
-
Номинальное выходное напряжение постоянного тока, В24
-
Максимальный выходной ток, А300 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>170 В)
-
Наличие встроенных батарейнет
-
Гарантийный срок, мес24
Встраиваемая установка питания «Штиль» PS24-0300 с максимальной выходной мощностью 8100 Вт предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В.
Особенности конструкции

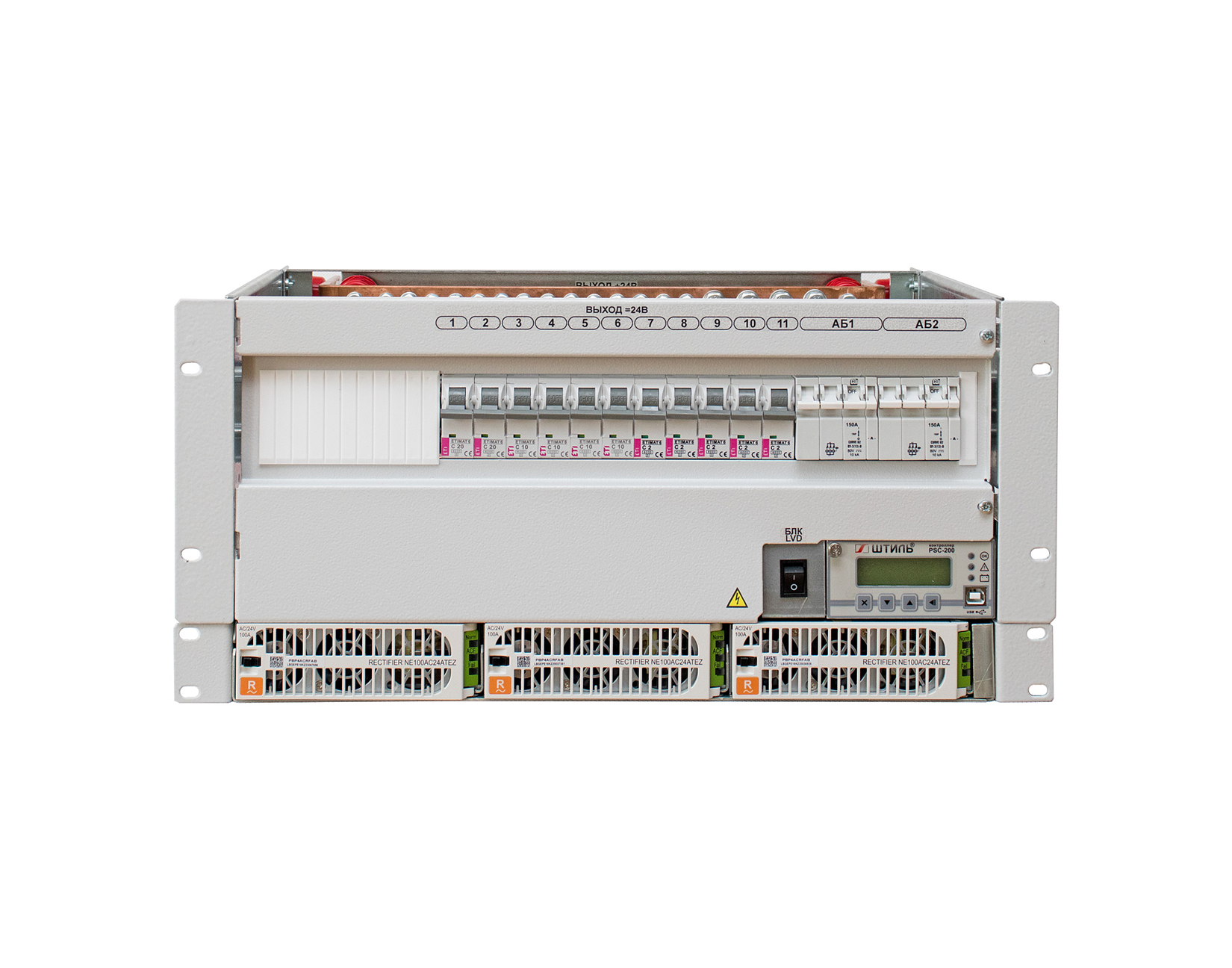

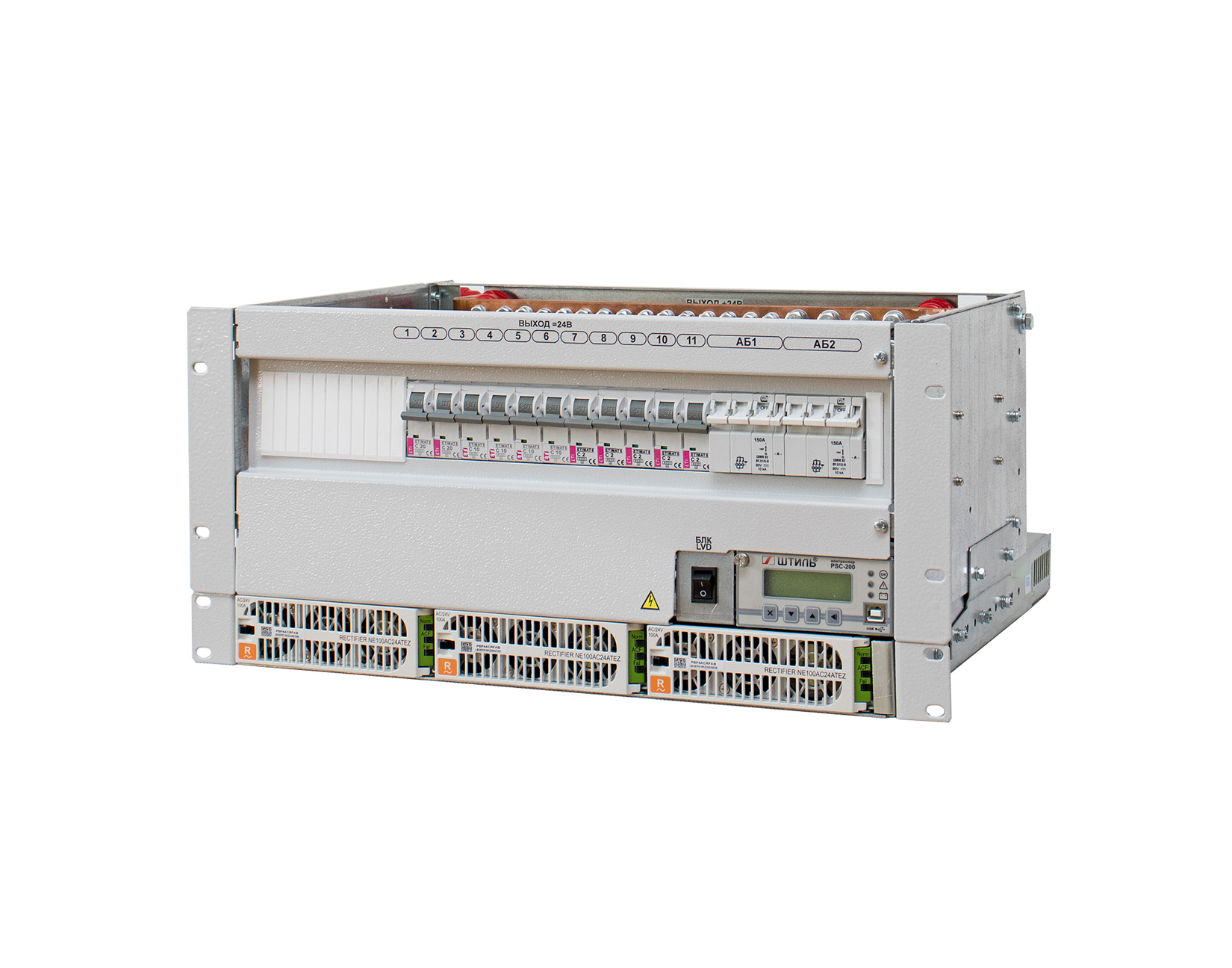

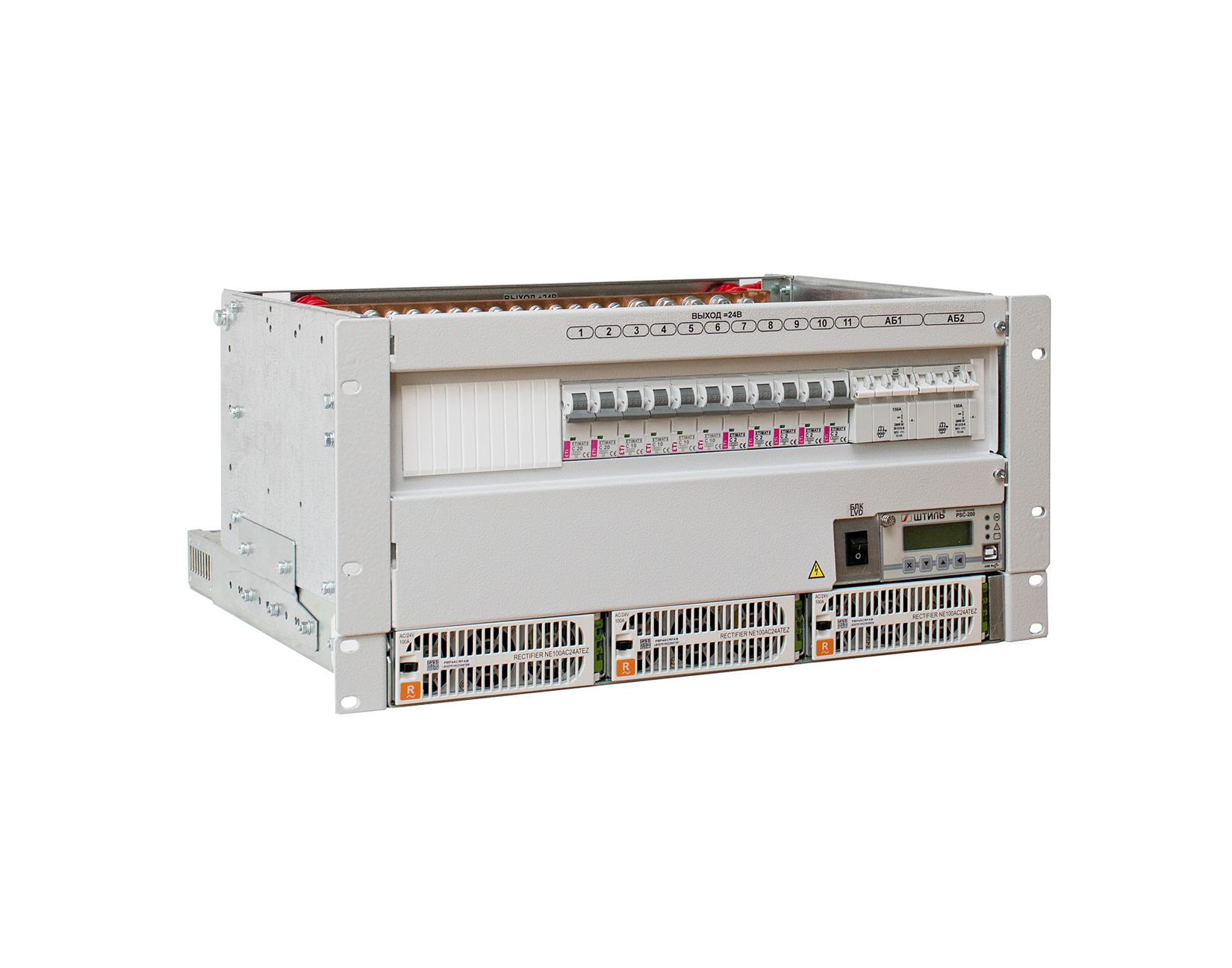

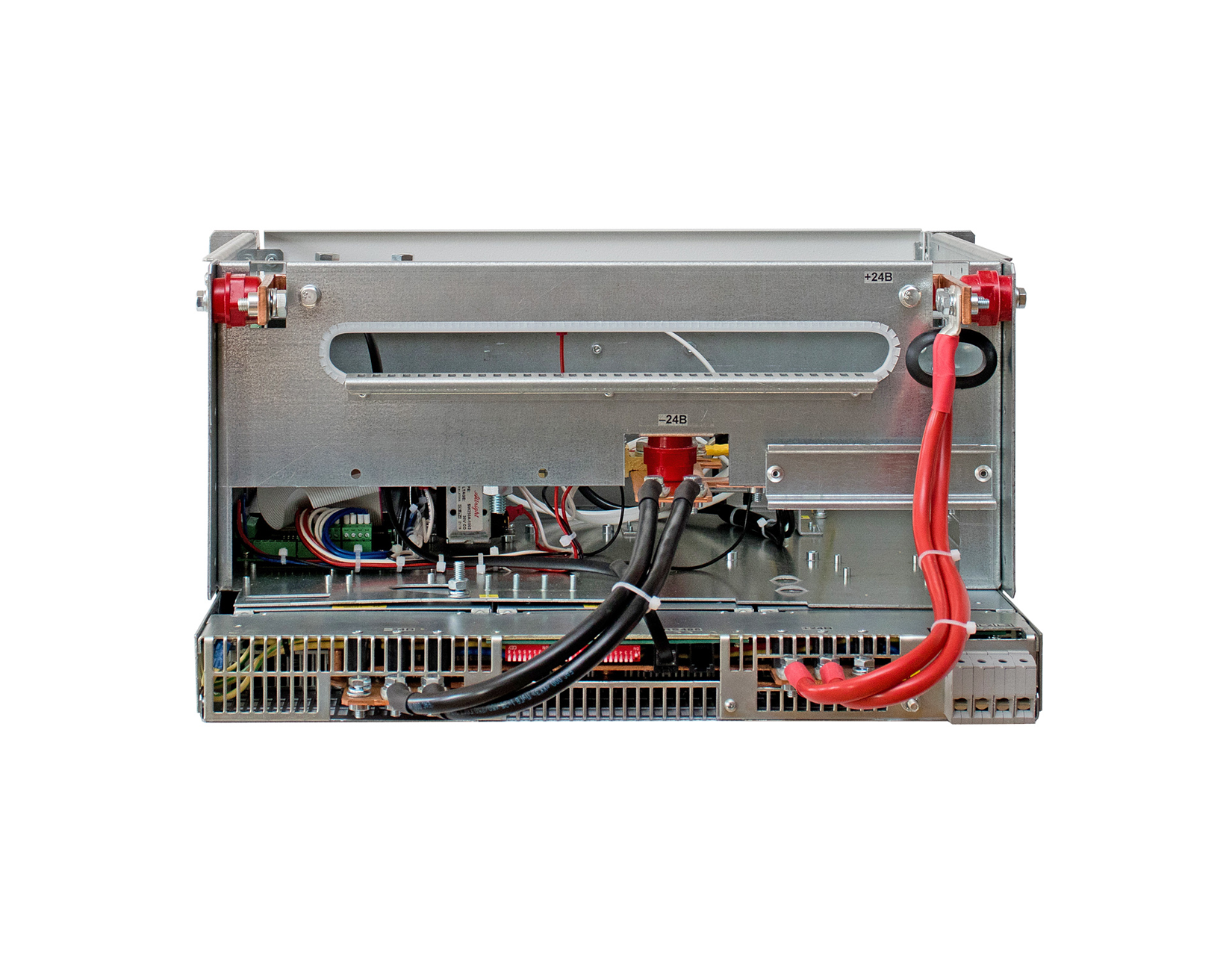

Установка питания PS24-0300 производится в виде 19-дюймовой корзины высотой 5U. Она предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0300 обозначена в таблице ниже.
В состав изделий помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
PS24-0300 осуществляет преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Отличные технические характеристики
- диапазон входного переменного напряжения – 150-300 В;
- диапазон выходного постоянного напряжения – 21-29 В;
- входной коэффициент мощности – 0,99 при 100% нагрузке;
- максимальный выходной ток – до 300 А;
- допустимый диапазон входной частоты 45-66 Гц;
- КПД – не менее 90%.
Функциональность и надёжность
- модульная конструкция (установка от 1 до 3 выпрямителей);
- «горячая» замена выпрямителей;
- защита от «глубокого» разряда и контроль температуры АБ;
- расширенный контроль и управление изделием и АБ;
- электронная система защиты c автоматическим восстановлением;
- срок службы – не менее 20 лет.
Общие
| Активная мощность, кВт | 8,1 |
| Форм-фактор | в стойку (встраиваемые) |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная/трехфазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220/380 |
| Рабочий диапазон входного переменного напряжения, В | 150-300 (в диапазоне 150-170 В происходит линейное снижение выходной мощности выпрямителя, до 80% от номинальной при Uвх=150 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-66 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 38,7 (при установке в изделие 3-х источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Диапазон выходного напряжения постоянного тока, В | 21-29 |
| Максимальный выходной ток, А | 300 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>170 В) |
| КПД, % | не менее 90 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
Защита
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Номинал предохранителей защиты нагрузки, А | 10, 32, 63 (по 2 шт.) |
| Номинал предохранителей защиты АБ, А | 150 |
Панель управления и интерфейсы
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | опция |
| RS-485 | да |
| «Сухие» контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
| Разъём датчика температуры | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +75 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Среднее время восстановления, ч | не более 1 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 220х483х365 |
| Высота установки в стойку, U | 5 |
| Масса, кг | не более 22 (при установке в изделие 3-х источников питания (выпрямителей)) |
| Цвет корпуса | серый |
| 1 | Установка питания PS24-0300 в составе: | 1 шт. |
|---|---|---|
| 1.1 | Источники питания (выпрямители) 24 В, 2700 Вт | 1-3 шт. |
| 1.2 | Корзина для установки выпрямителей до 3-х выпрямителей | 1 шт. |
| 1.3 | Контроллер «Штиль» PSC-200.03 | 1 шт. |
| 1.4 | Модуль распределения в составе: | 1 шт. |
| 4.1 | Автоматические выключатели защиты нагрузки 1Р 10 А | 2 шт. |
| 4.2 | Автоматические выключатели защиты нагрузки 1Р 32 А | 2 шт. |
| 4.3 | Автоматические выключатели защиты нагрузки 1Р 63 А | 2 шт. |
| 4.4 | Автоматические выключатели защиты АБ | 2 шт. (150 А) |
| 1.5 | Контактор защиты АБ от «глубокого» разряда (контактор LVD) | 1 шт. (250 А) |
| 2 | Датчик температуры | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания | 1 шт. |
| 5 | Упаковка | 1 шт. |
