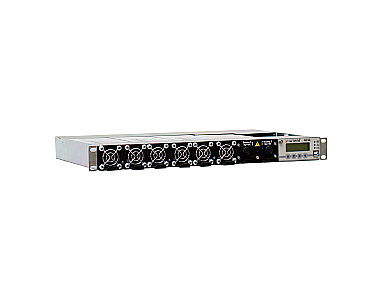

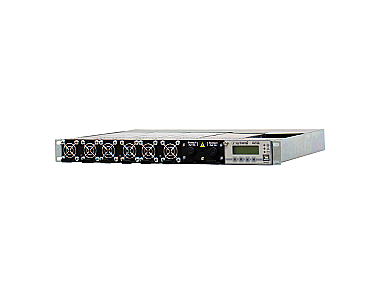

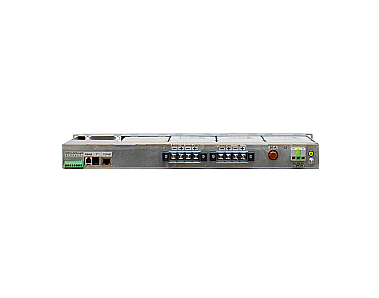

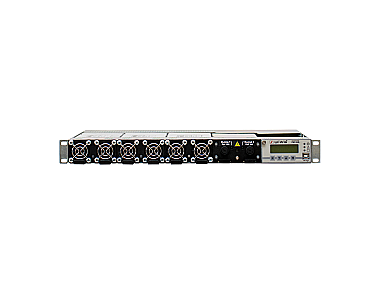

Группа компаний «Штиль» предлагает российские установки электропитания модели PS48-0020 (3/0350-1U). Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 48 В. Максимальный выходной ток устройства - 21,9 А, максимальная выходная мощность – 1050 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Система электропитания PS48-0020 (3/0350-1U) изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0020 обозначена в таблице ниже.
| Варианты исполнения установки питания PS48-0020 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS48-0020 (1/0350-1U) | 1 | 7,3 | 350 | 5 |
| PS48-0020 (2/0350-1U) | 2 | 15,6 | 700 | 6,5 |
| PS48-0020 (3/0350-1U) | 3 | 21,9 | 1050 | 8 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Установка питания «Штиль» PS48-0020 (3/0350-1U) осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
| Страна производитель | Россия |
| Активная мощность, кВт | 1,05 |
| Форм-фактор | в стойку (компактные) |
| Рабочий диапазон входного переменного напряжения, В | 90-276 (в диапазоне 90-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=90 В) |
| Номинальное входное переменное напряжение, В | 220 |
| Максимальный входной ток, А | 12,9 (при установке в изделие 3-х источников питания (выпрямителей)) |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
| Тип входной сети | однофазная сеть переменного тока |
| Действующее значение пульсаций, мВ | не более 100 |
| Диапазон выходного напряжения постоянного тока, В | 40-56 |
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Тип выходного напряжения | постоянное |
| КПД, % | не менее 90 |
| Максимальный выходной ток, А | 21,9 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В) |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Поддержка подключения внешних АБ | да |
| Наличие встроенных батарей | нет |
| Номинал сетевого предохранителя, А | 20 |
| Номинал предохранителей защиты нагрузки, А | 16 |
| Номинал предохранителей защиты АБ, А | 35 |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| «Сухие» контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | опция |
| Среднее время восстановления, ч | не более 1 |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Срок службы, лет | не менее 20 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х330 |
| Высота установки в стойку, U | 1 |
| Масса, кг | не более 8 (при установке в изделие 3-х источников питания (выпрямителей)) |
| Цвет корпуса | серый |
| 1 | Установка питания PS48-0020 в составе: | 1 шт. |
|---|---|---|
| 1.1 | Источники питания (выпрямители) 48 В, 350 Вт, 6 А | от 1 до 3 шт. |
| 1.2 | Корзина для установки до 3-х выпрямителей 48 В, 350 Вт | 1 шт. |
| 1.3 | Контроллер «Штиль» PSC-200.03 | 1 шт. |
| 1.4 | Предохранители защиты нагрузки 1Р 16 А | 2 шт. |
| 1.5 | Шина для подключения нагрузки по постоянному току (без защиты по току) | 1 шт. |
| 1.6 | Предохранитель защиты АБ 1Р 35 А | 1 шт. |
| 1.7 | Контактор защиты АБ от «глубокого» разряда (контактор LVD), 30 А | 1 шт. |
| 1.8 | Предохранитель защиты по входной цепи (входной сети переменного тока) 1Р 20 А | 1 шт. |
| 1.9 | Датчик температуры | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания | 1 шт. |
| 4 | Упаковка |
