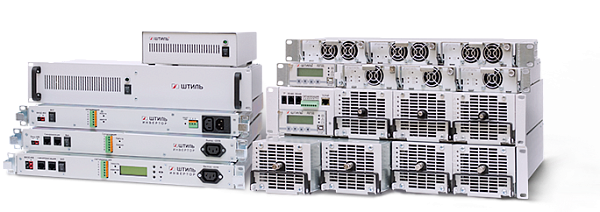

Инверторы и инверторные системы Штиль

Группой компаний Штиль разработан широкий модельный ряд инверторов, инверторных систем и аксессуаров к ним (модульные каркасы, электронный байпасы, модули распределения, контроллеры для мониторинга). Данные решения предназначены для организации надежного электроснабжения оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры, производственного оборудования. Все изделия производятся в России на заводе ГК Штиль.

Номенклатура инверторов Штиль представлена моделями с номинальным входным напряжением 12 В, 24 В, 48 В, 60 В, 48/60 В (расширенный диапазон), 220 В различного конструктивного исполнения мощностью от 500 ВА до 2000 ВА. Все модели инверторов отвечают современным техническим требованиям, большинство изделий поддерживают режим параллельной работы для обеспечения «горячего» резервирования и наращивания выходной мощности до 64 кВА.

Инверторы напряжения
Инверторы напряжения

Инверторы напряжения - устройства для преобразования постоянного напряжения в переменное с изменением величины. Группой компаний «Штиль» разработана широкая номенклатура оборудования российского производства. Представленные модели инверторов различаются по следующим параметрам:

  • номинальному входному напряжению постоянного тока (12 В, 24 В, 48 В, 48/60 В, 60 В и 220 В);
  • выходной мощности (от 500 ВА до 2000 ВА, большинство моделей поддерживает параллельную работу в составе инверторной системы);

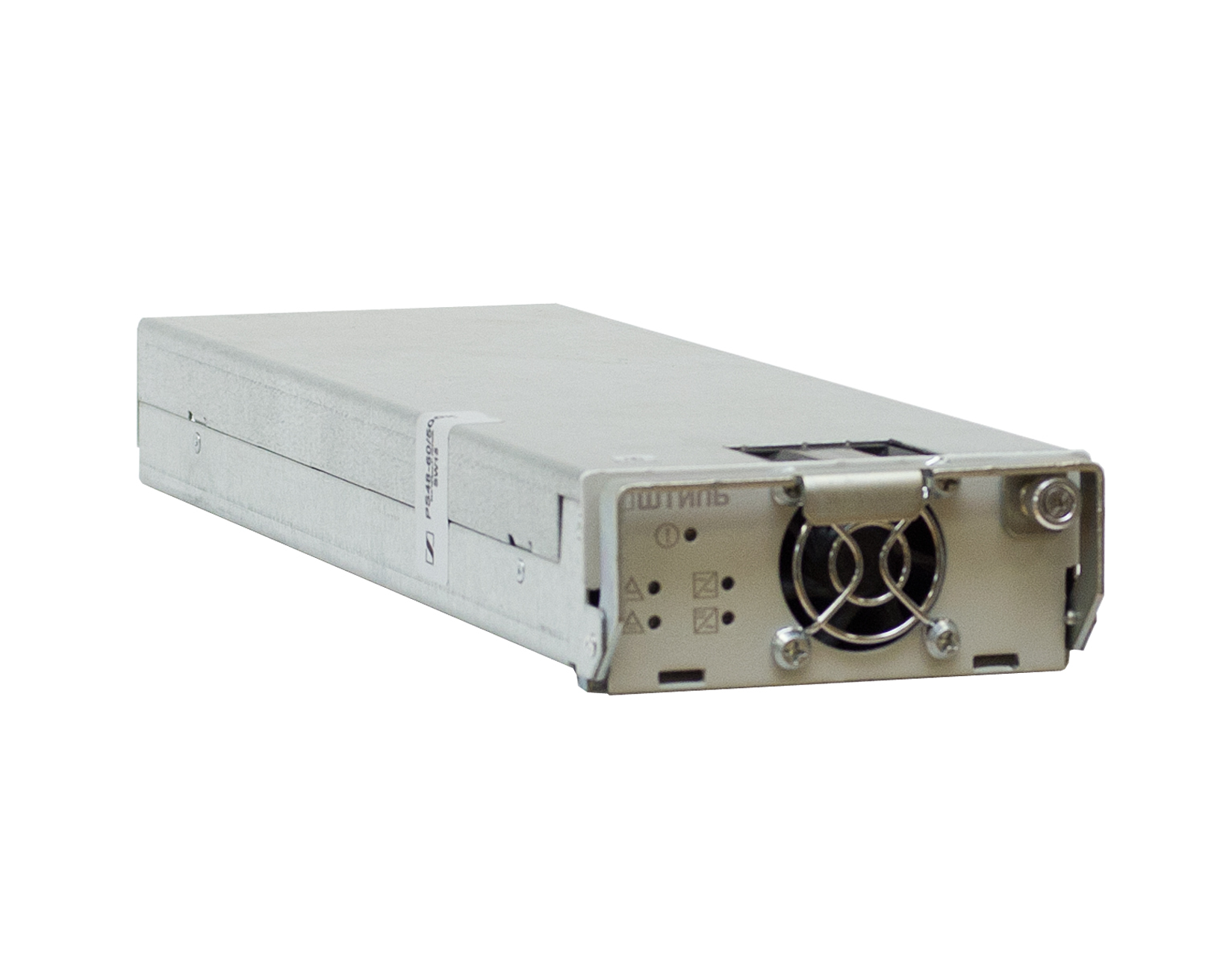

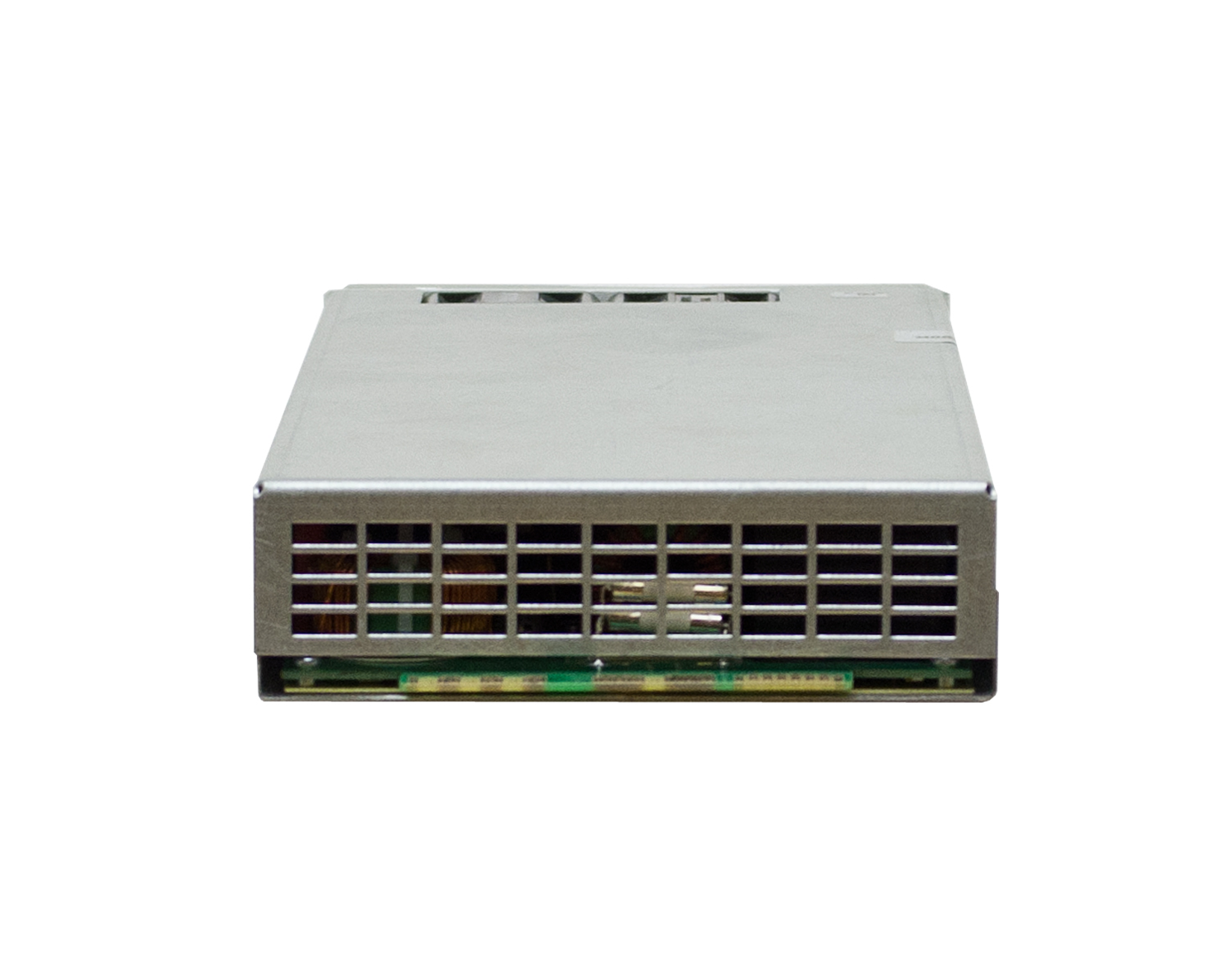

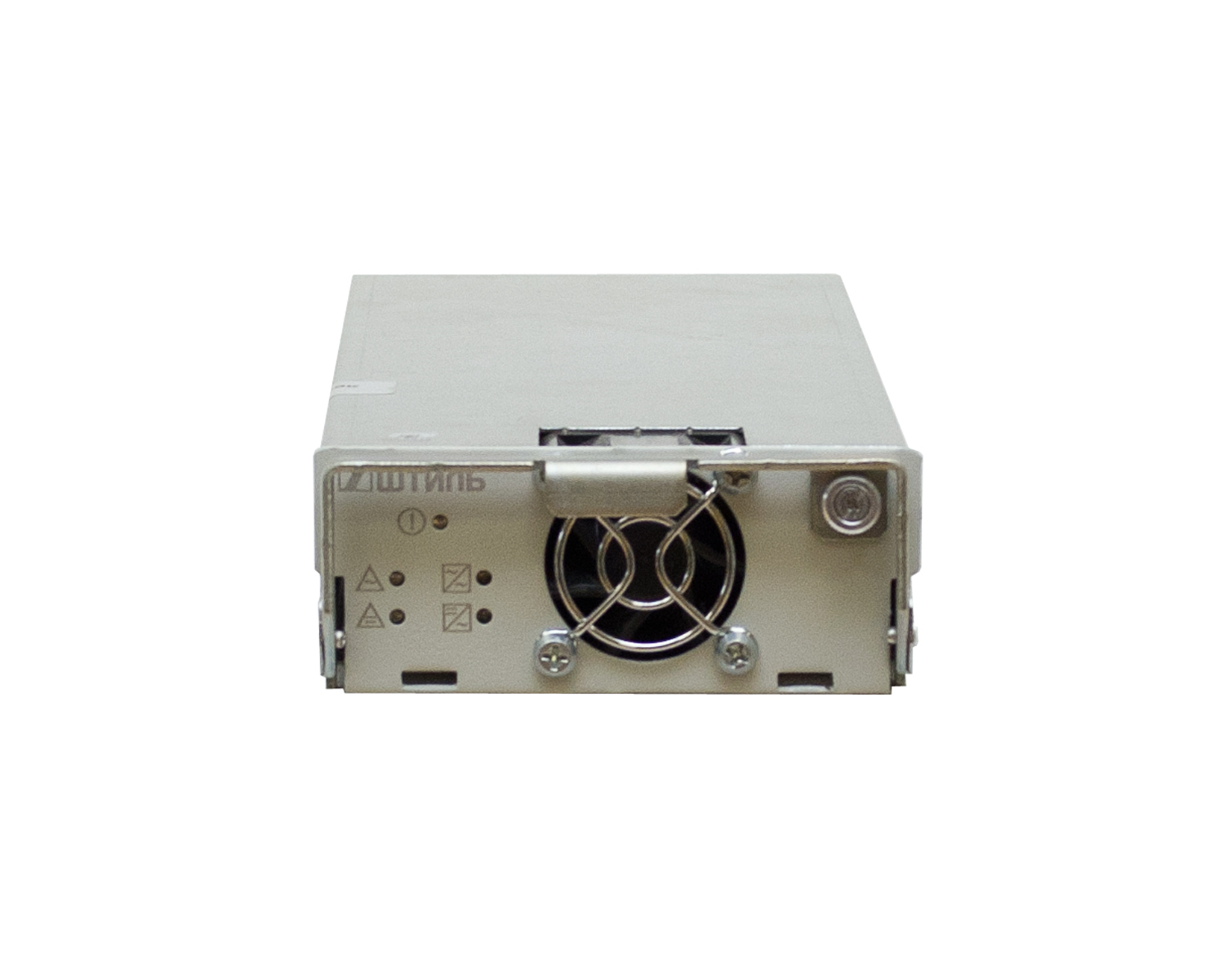

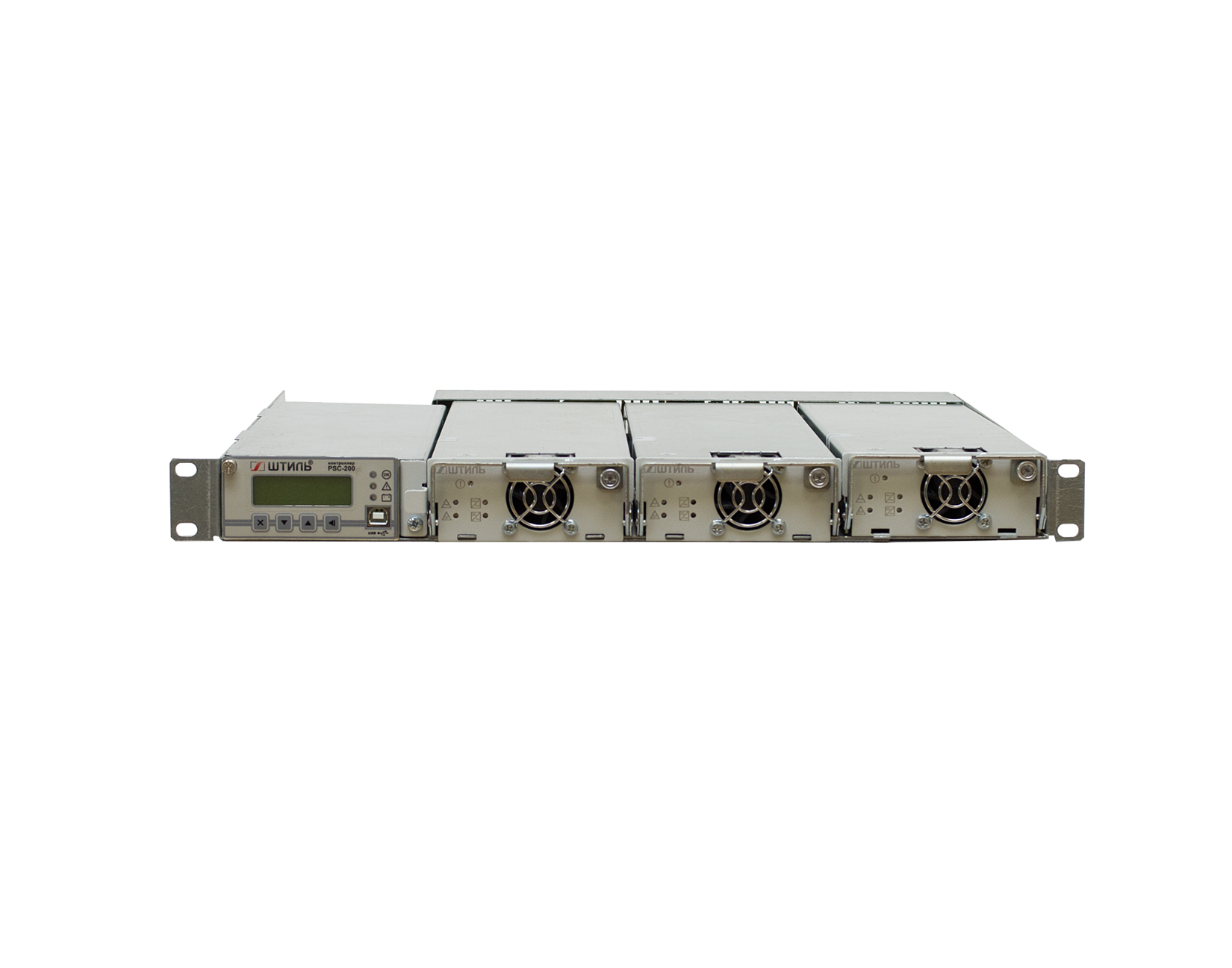

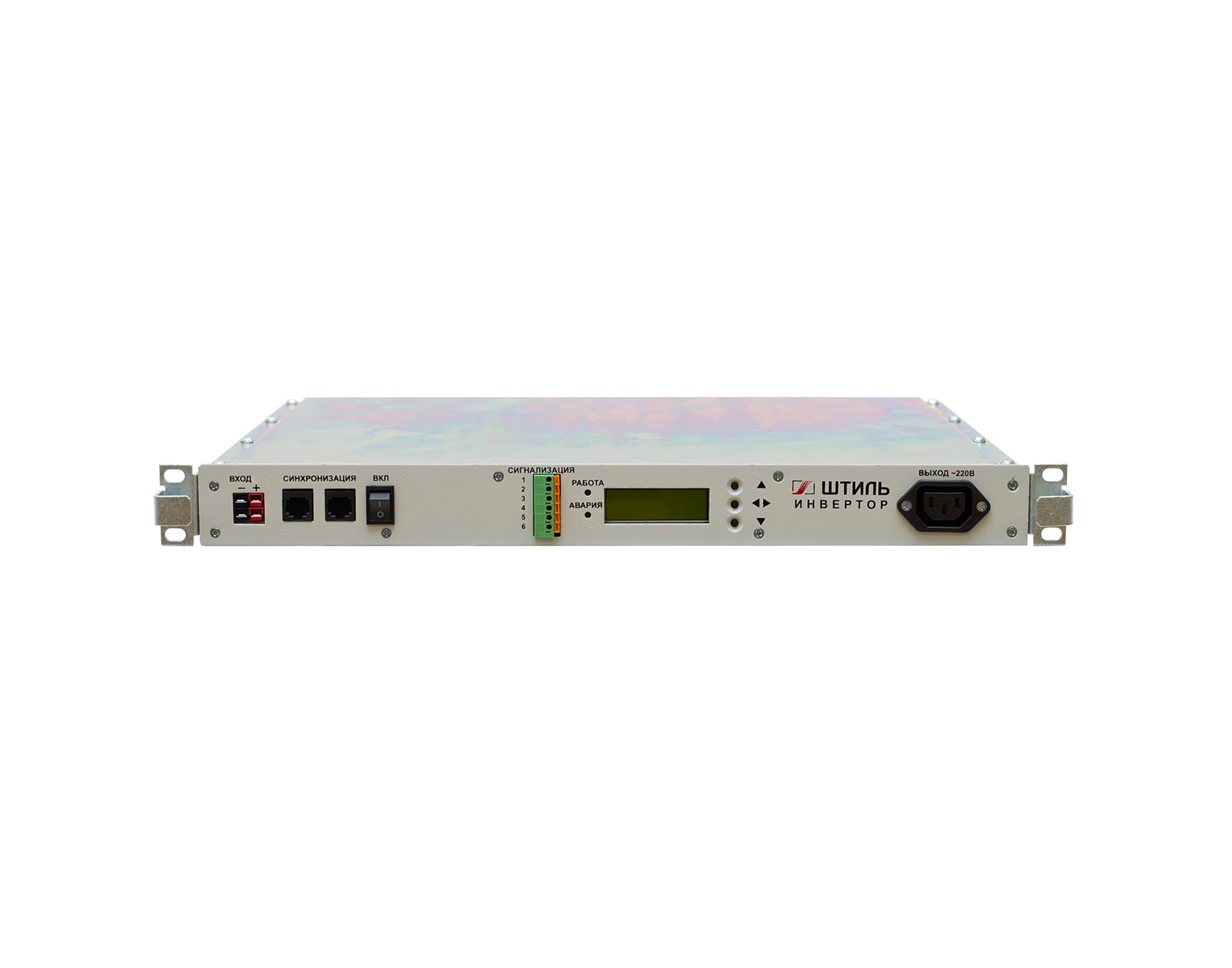

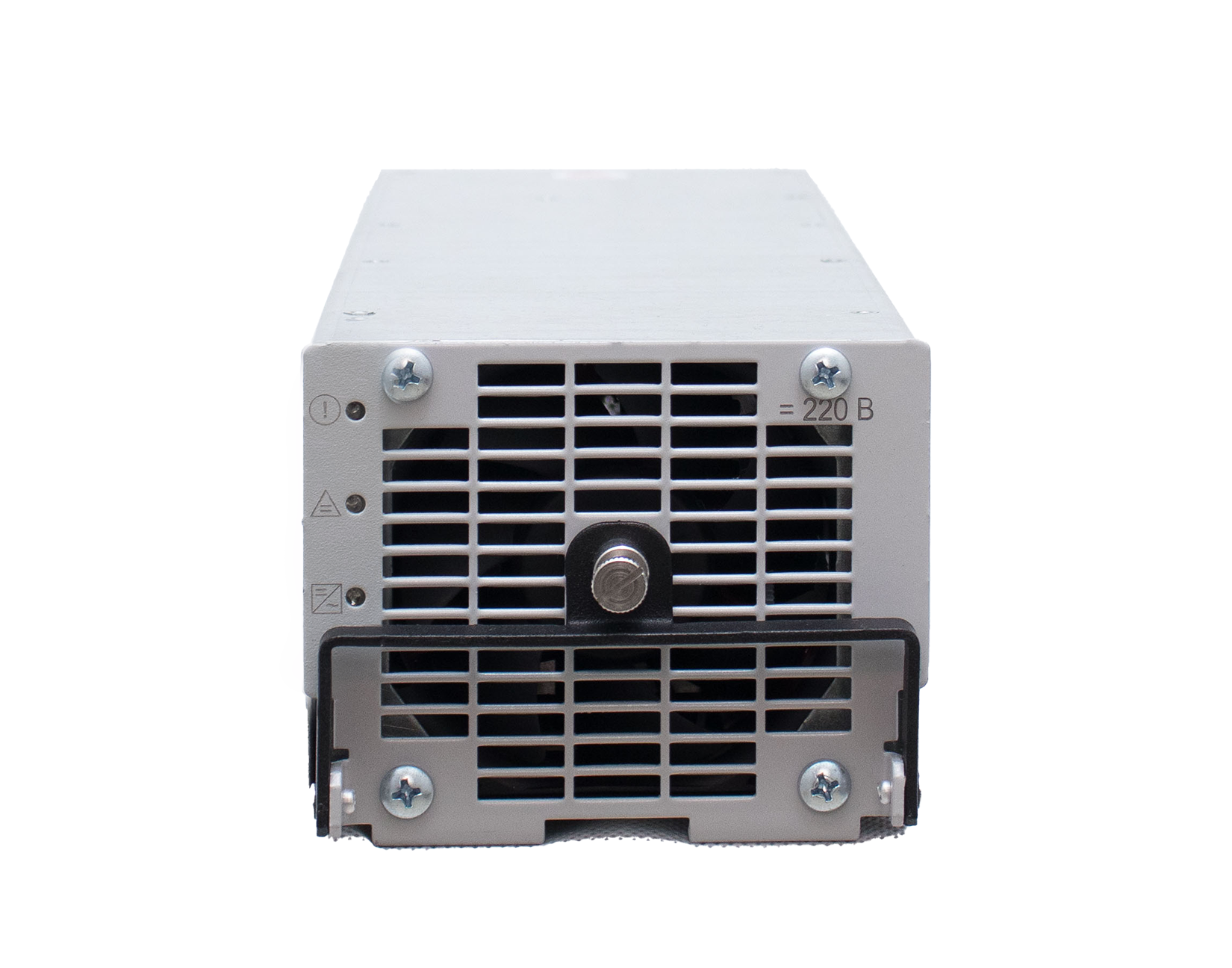

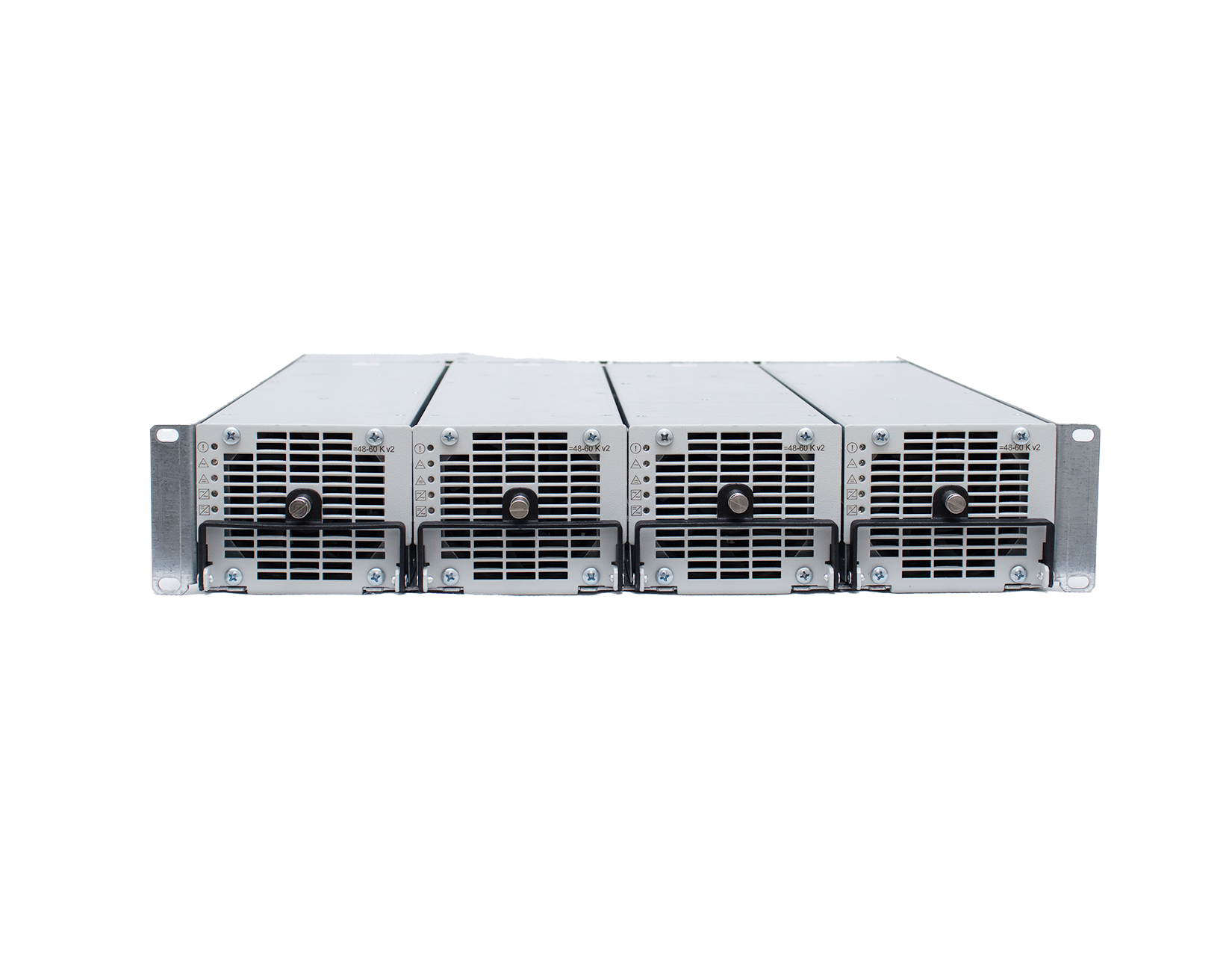

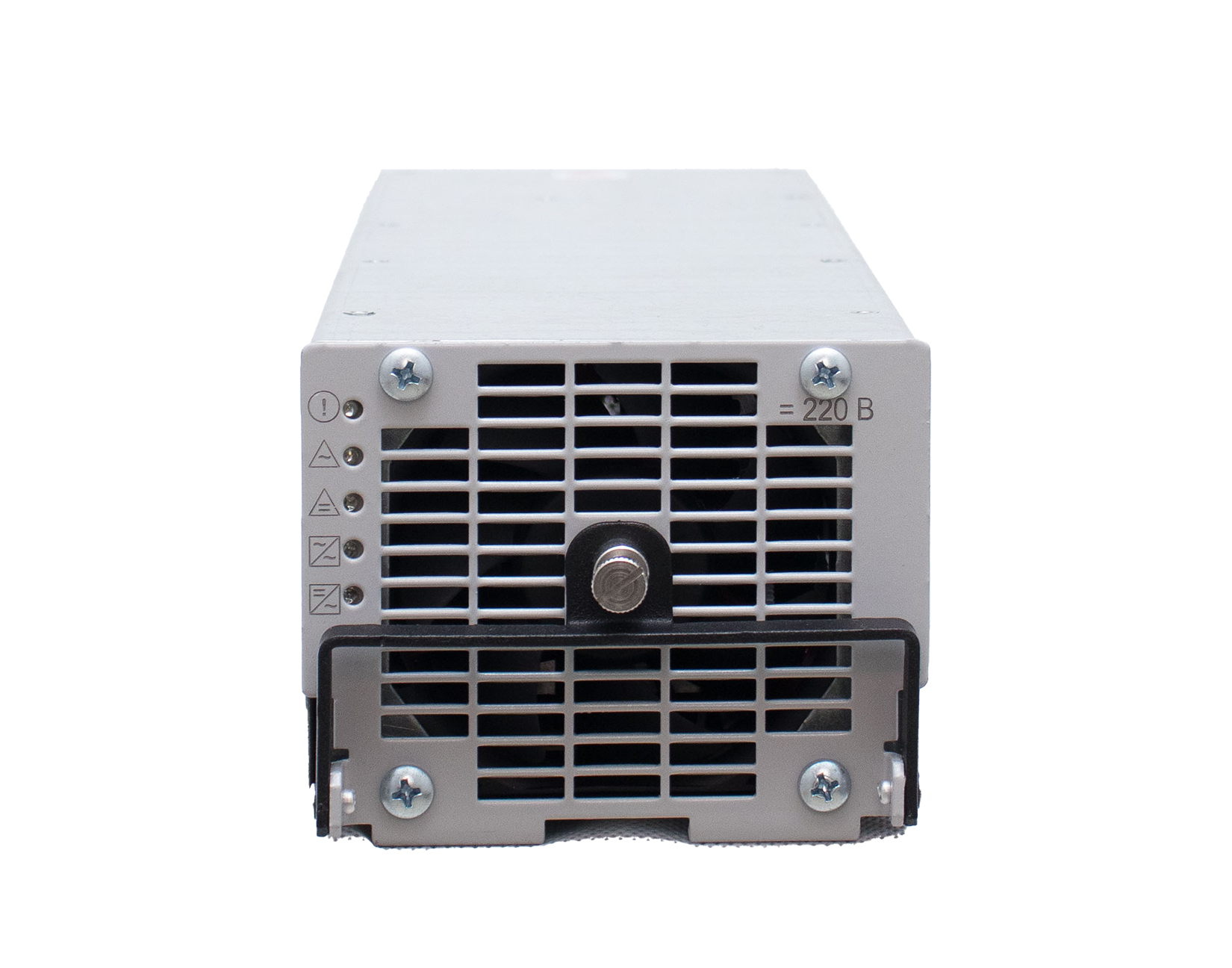

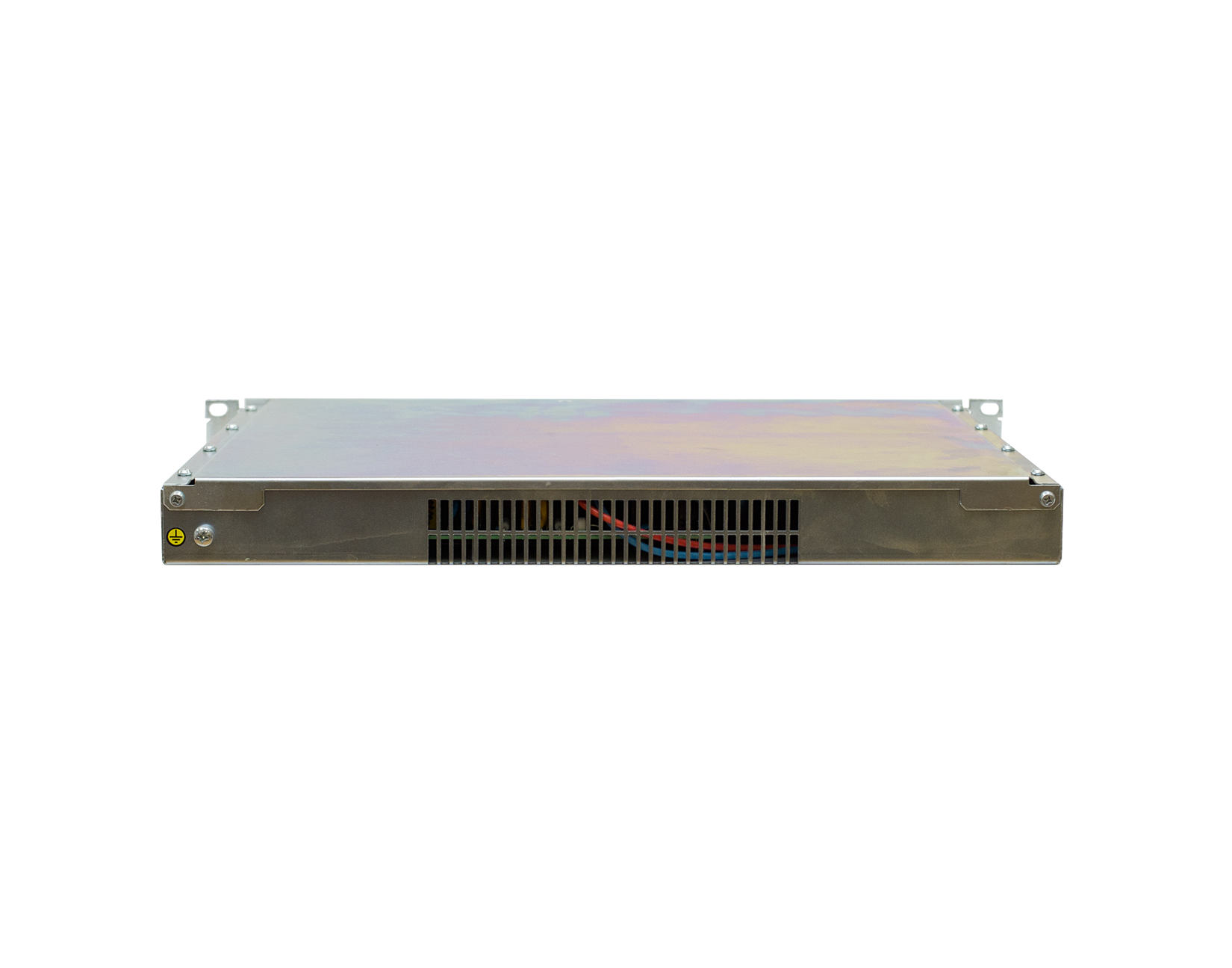

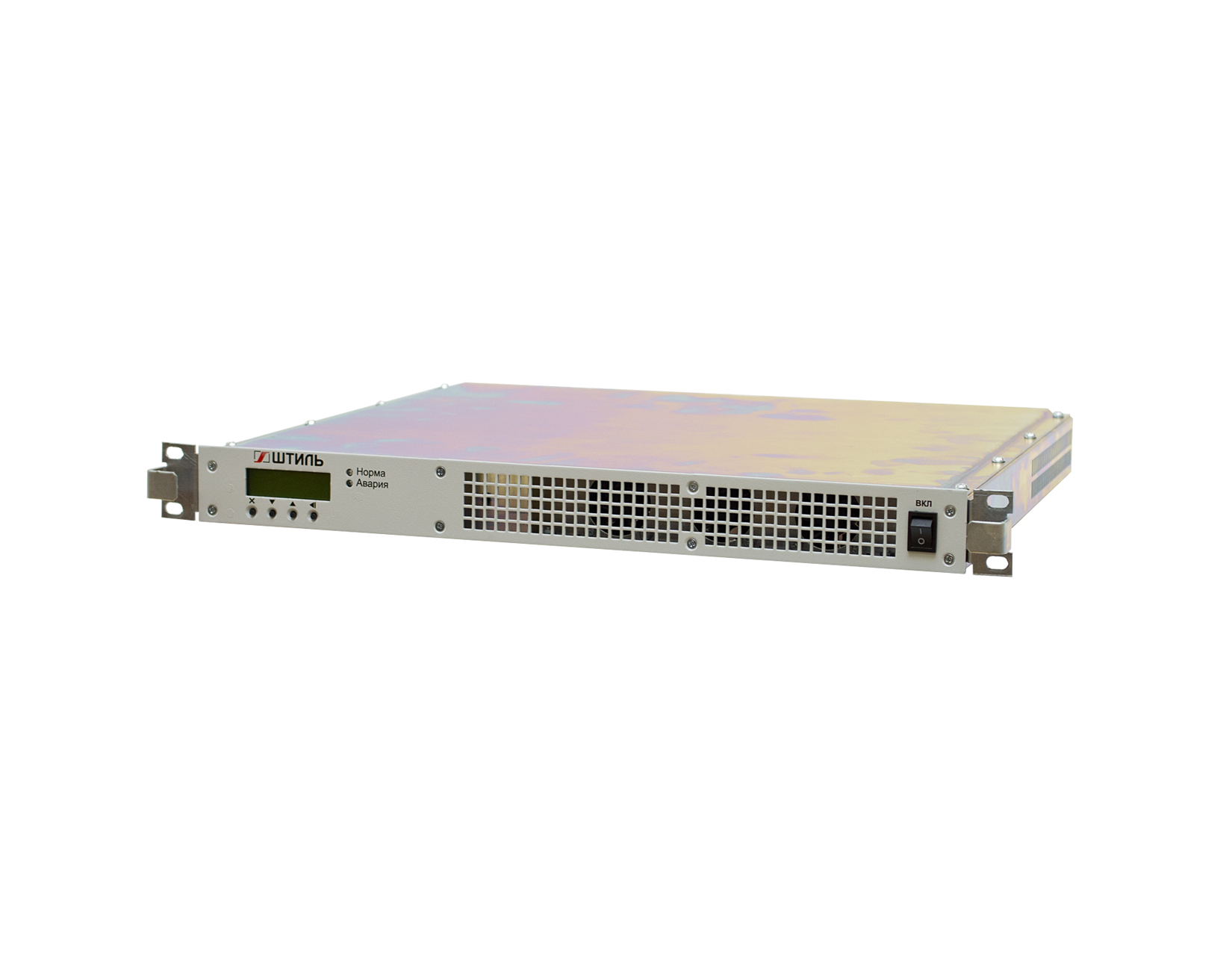

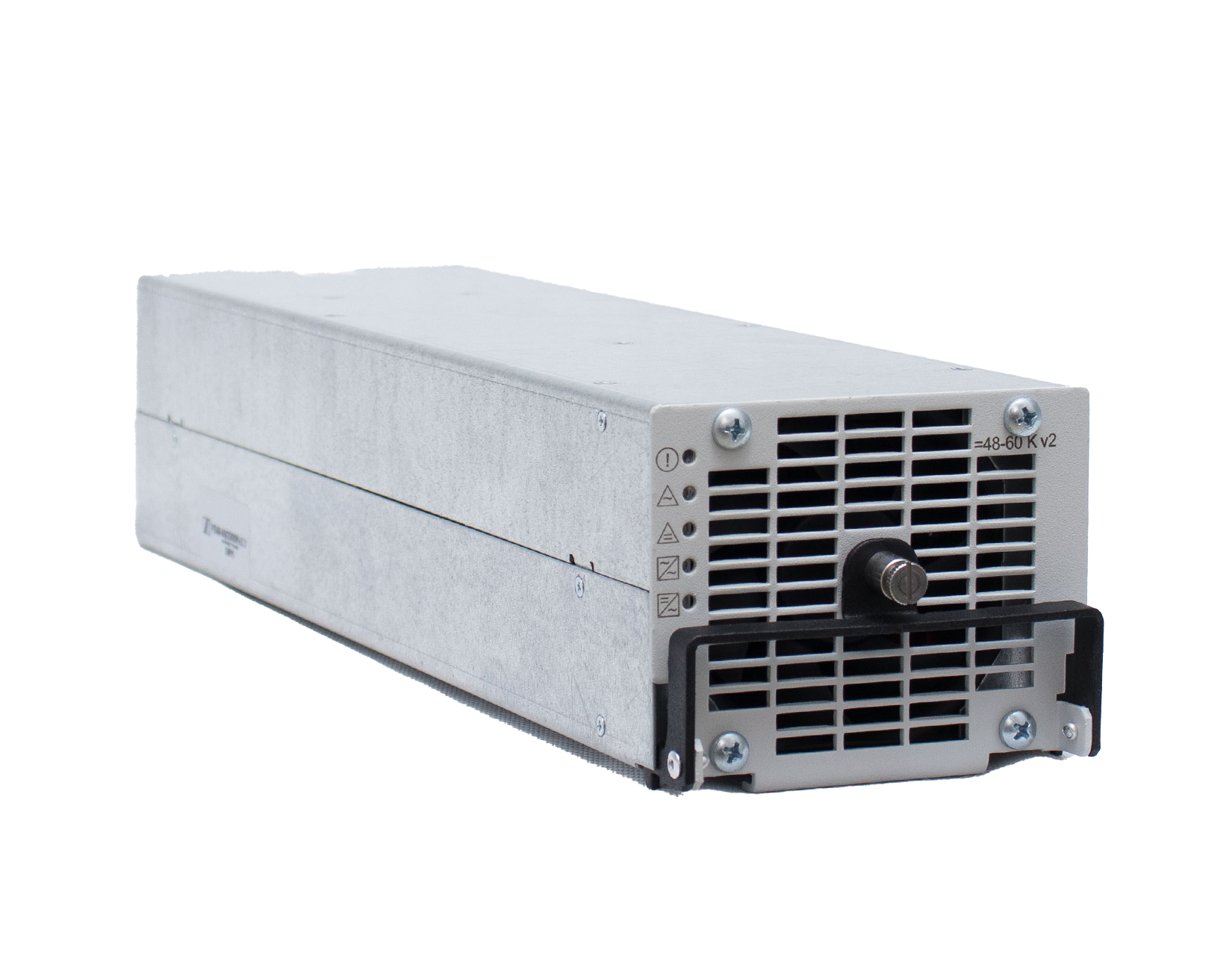

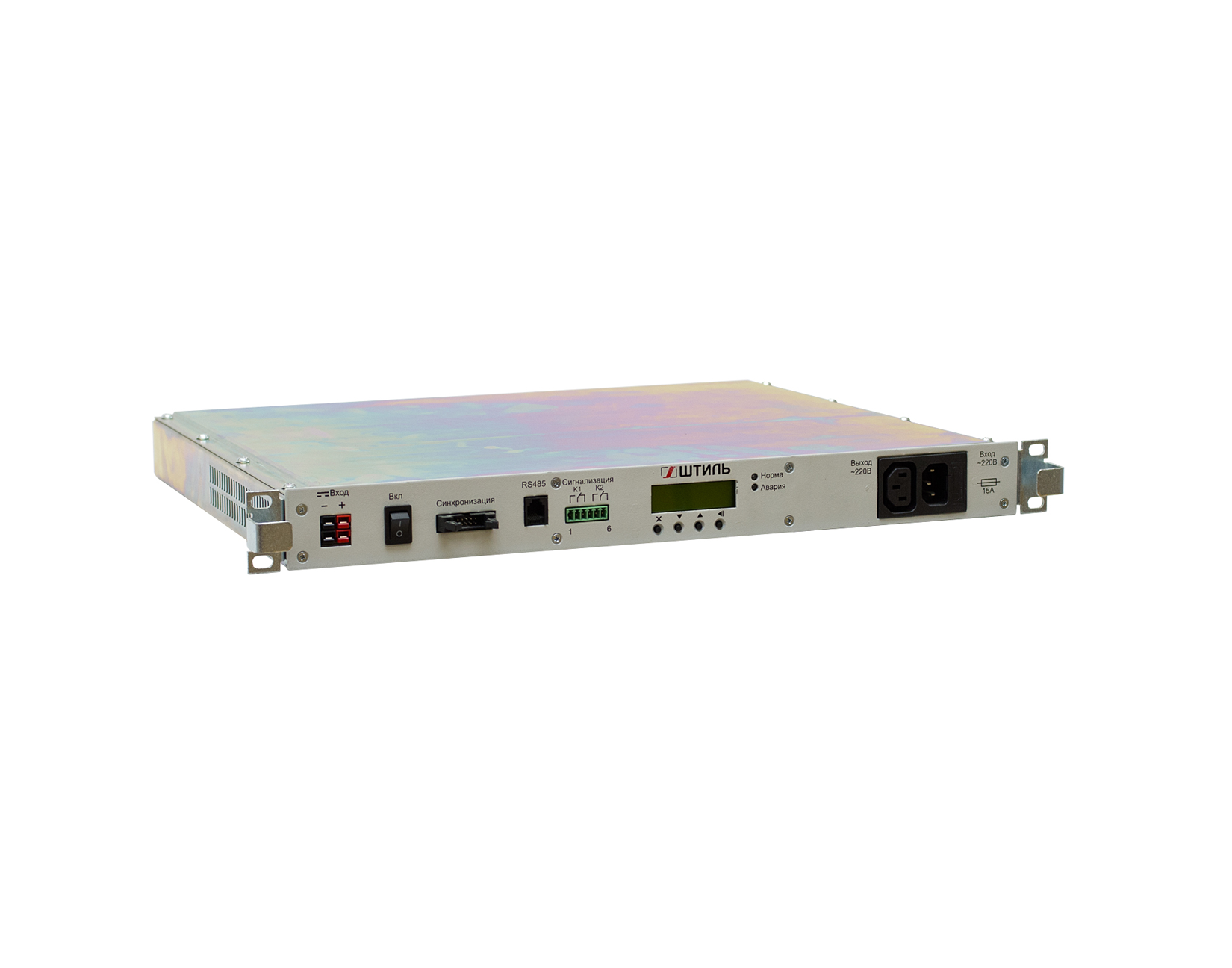

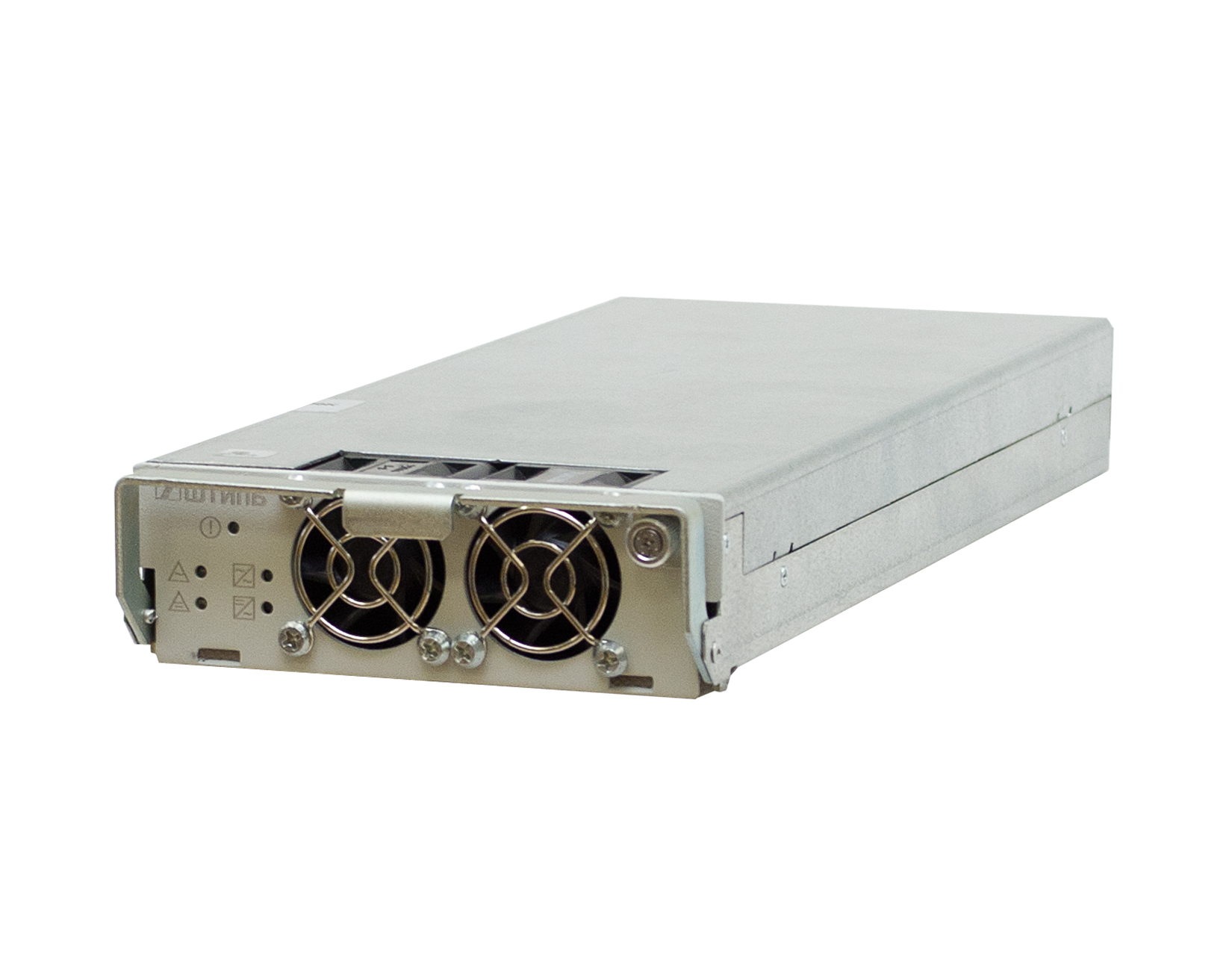

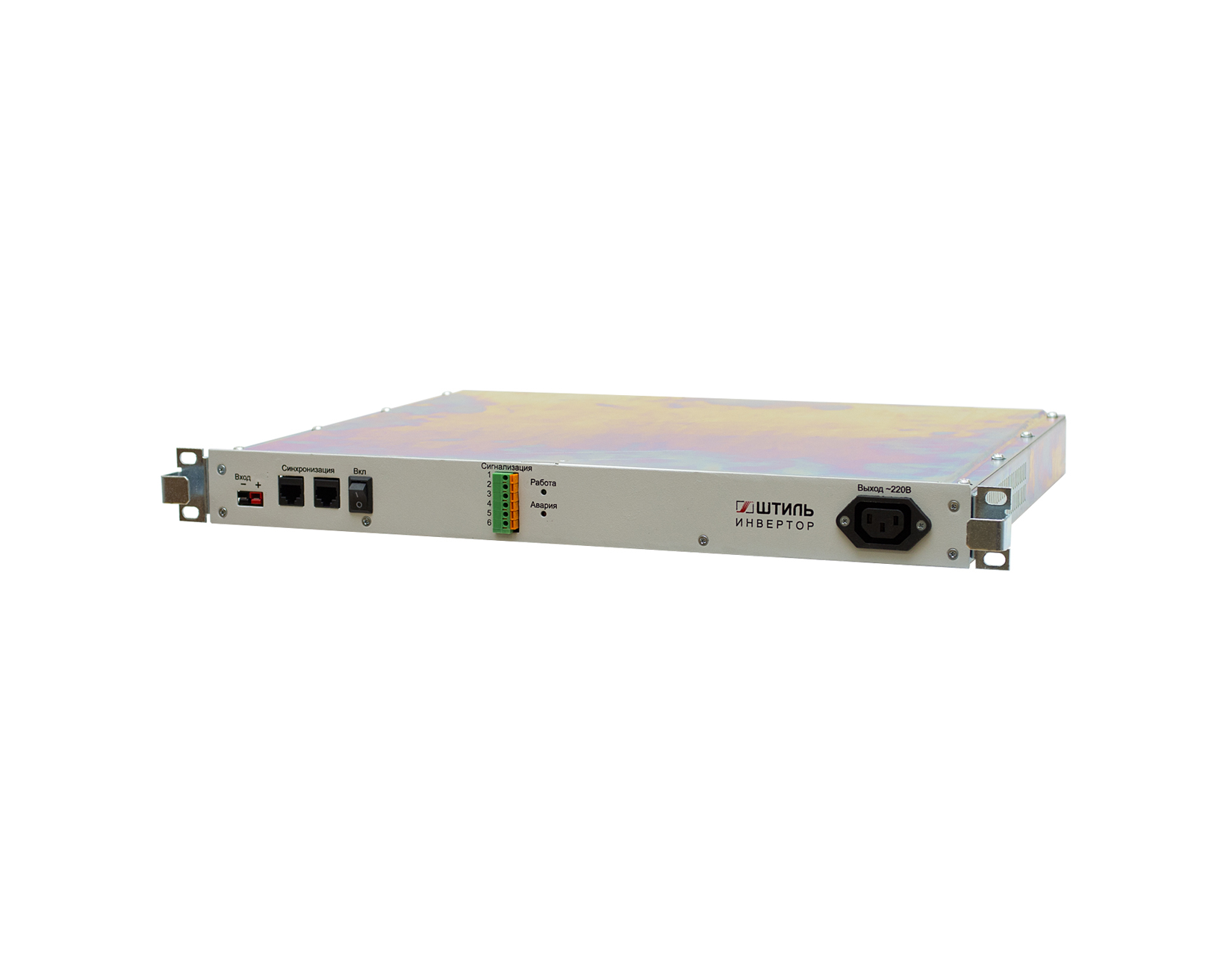

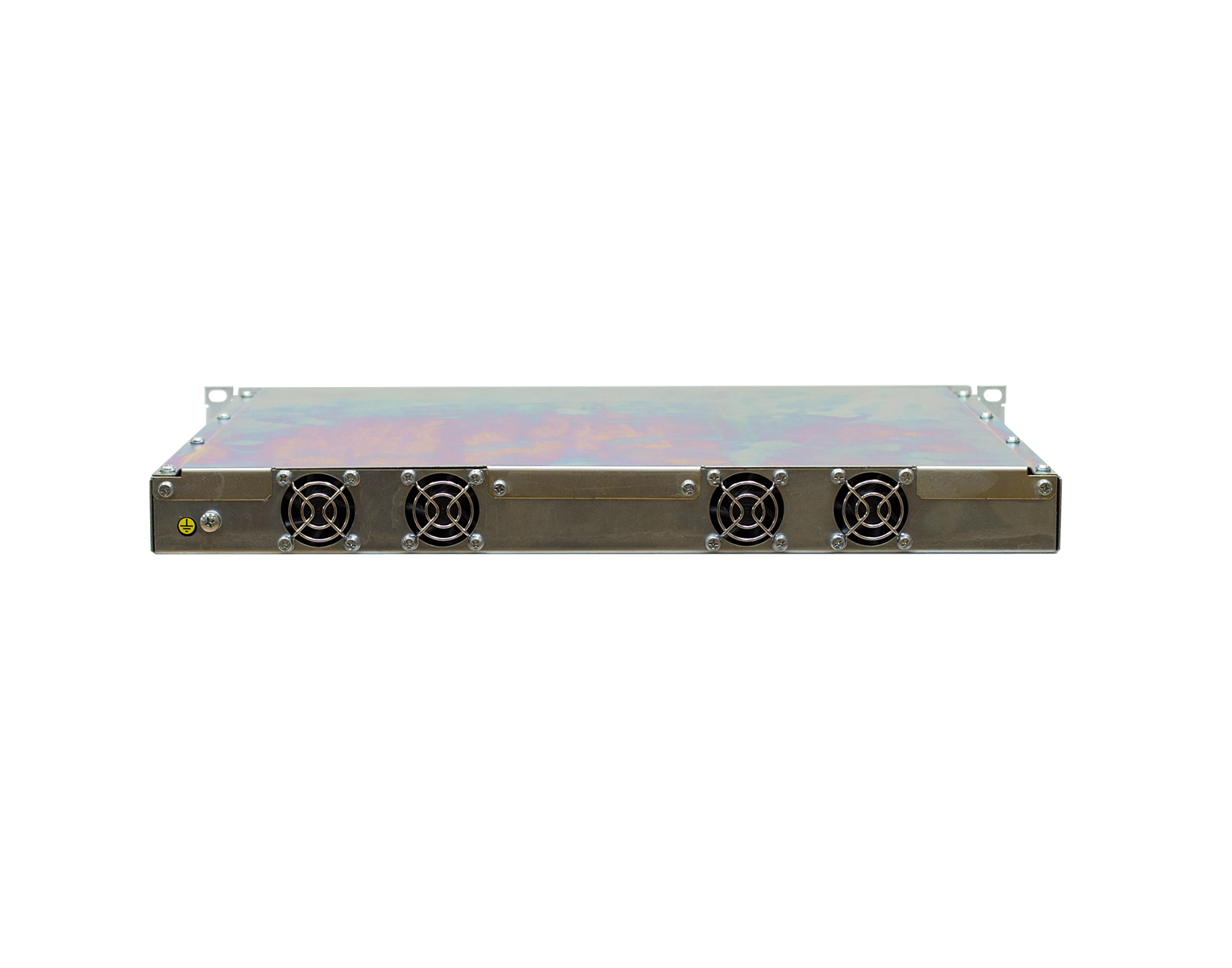

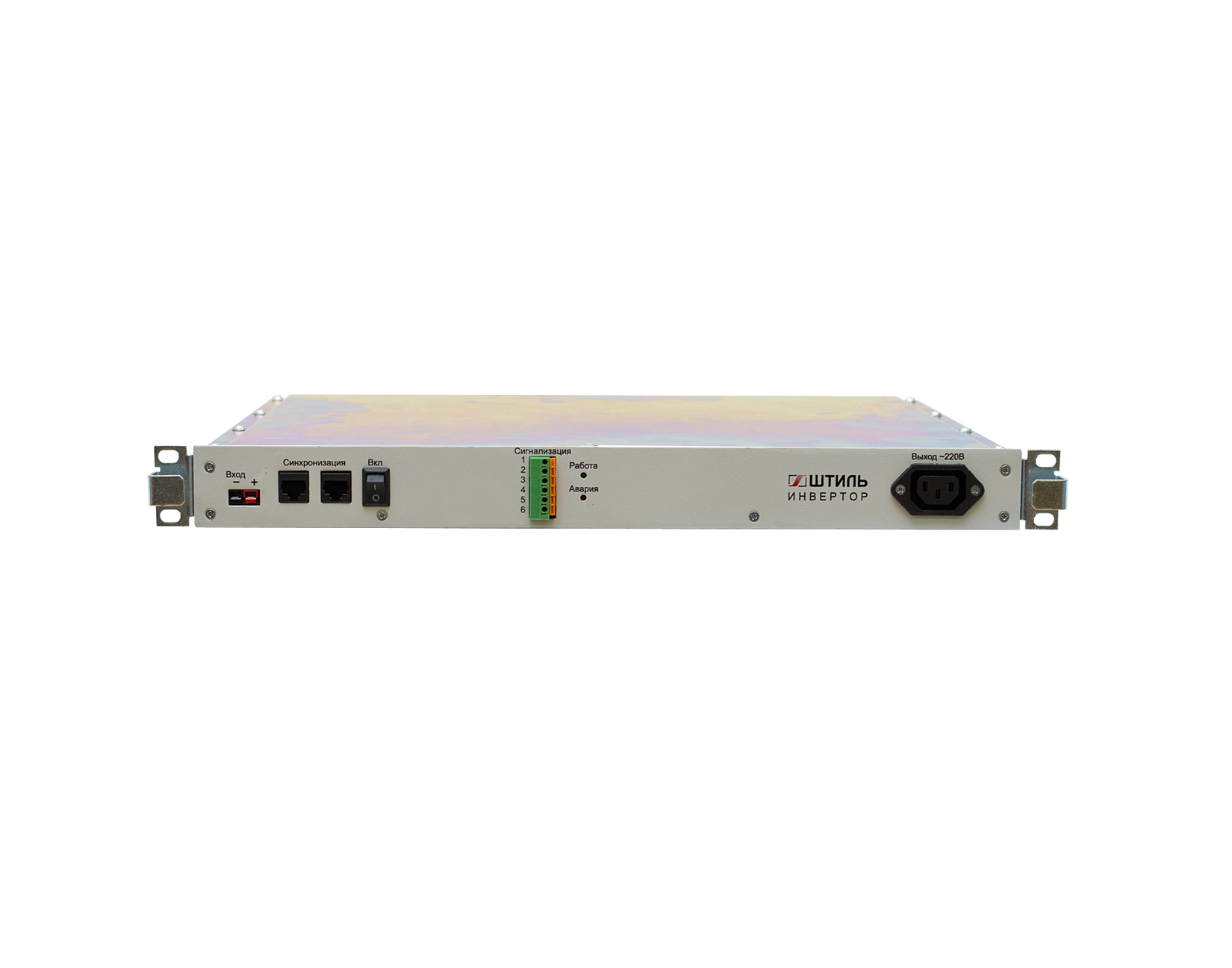

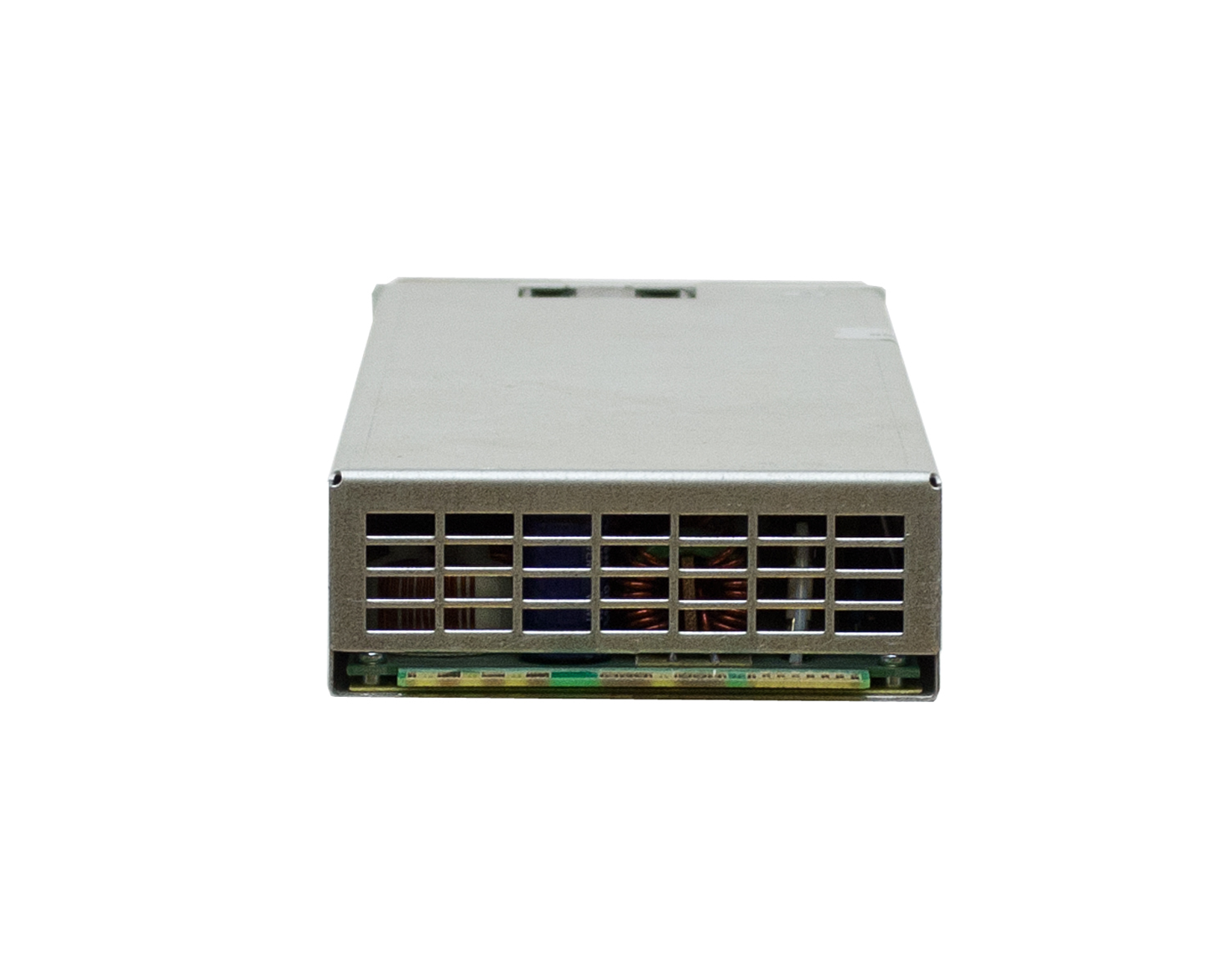

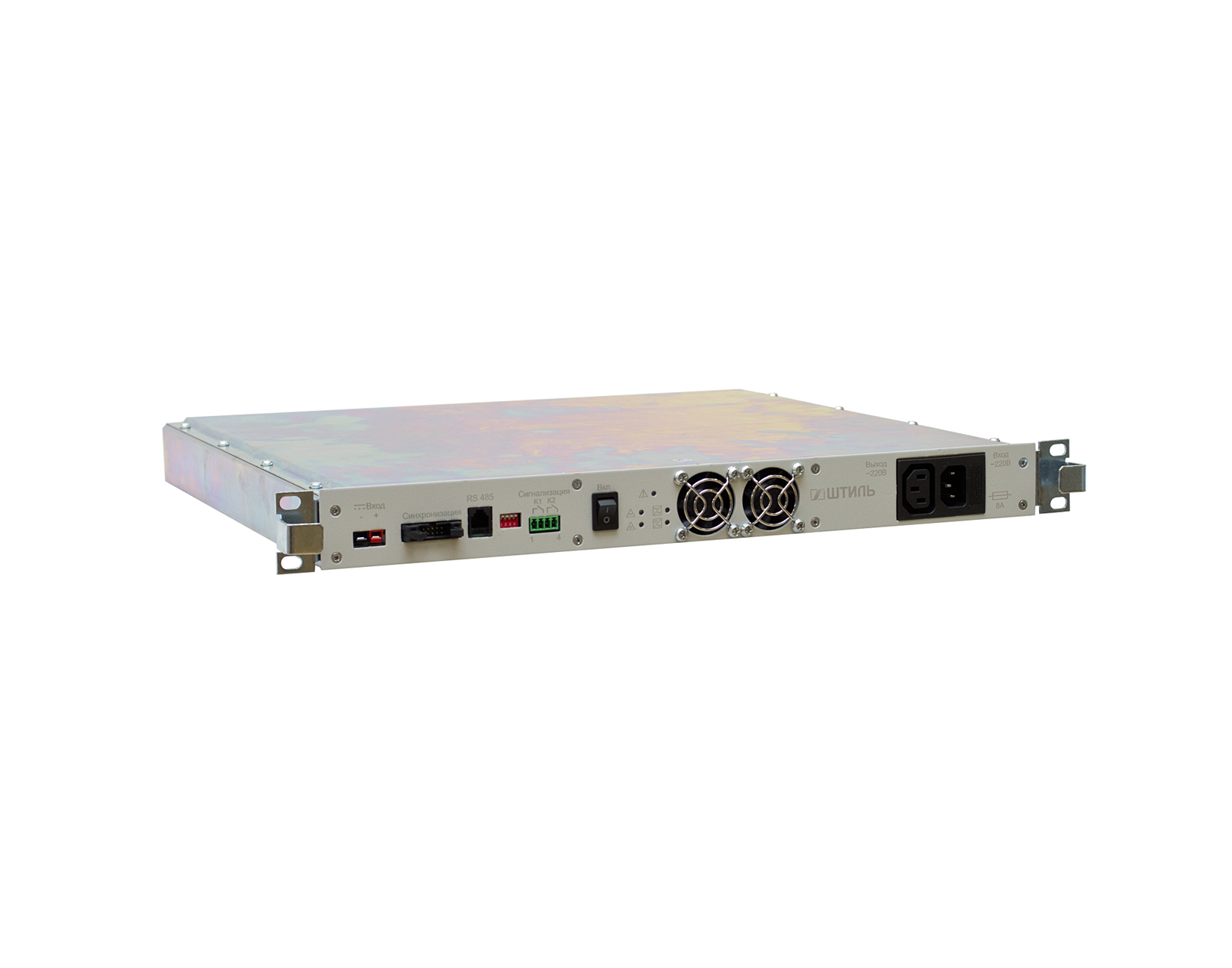

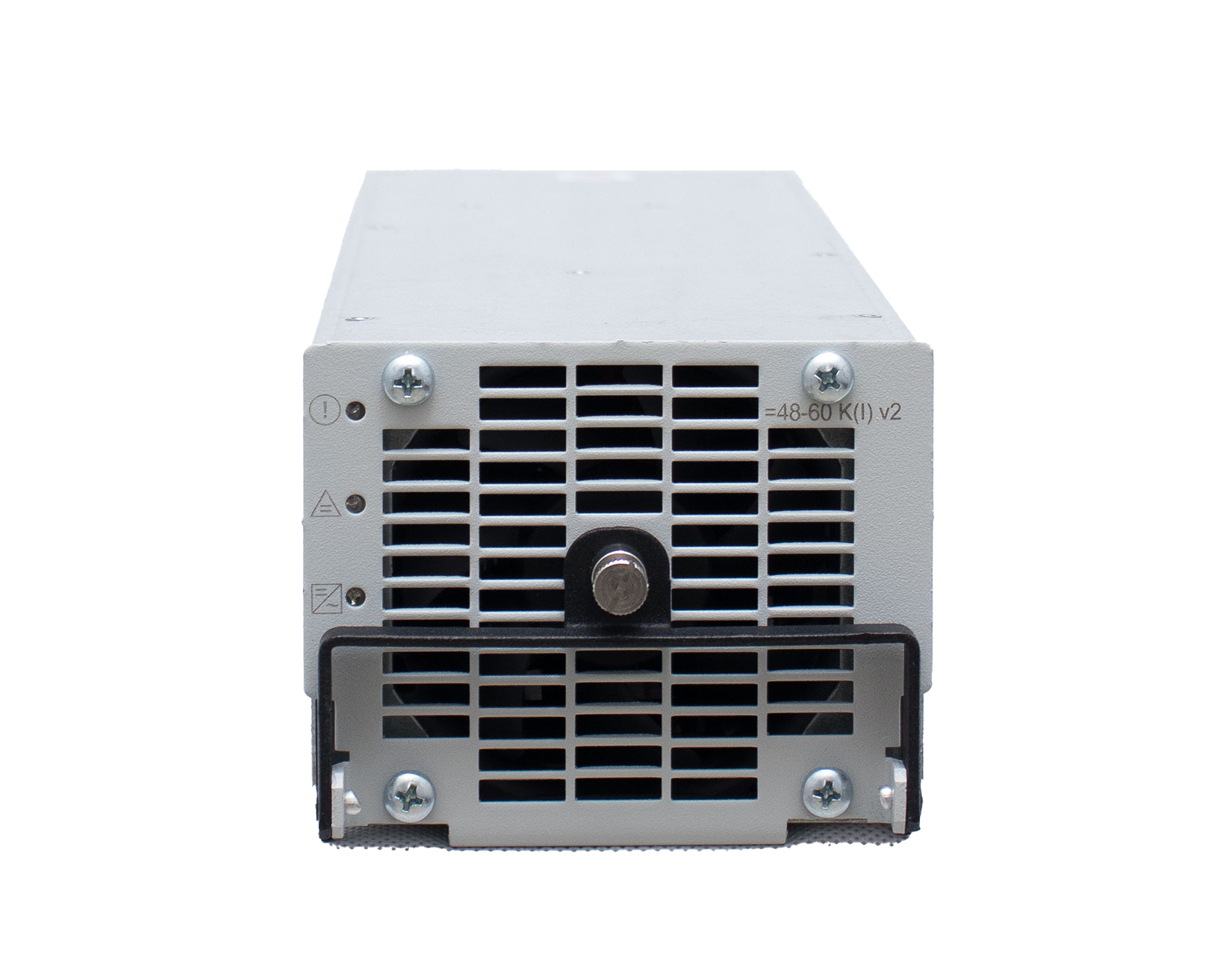

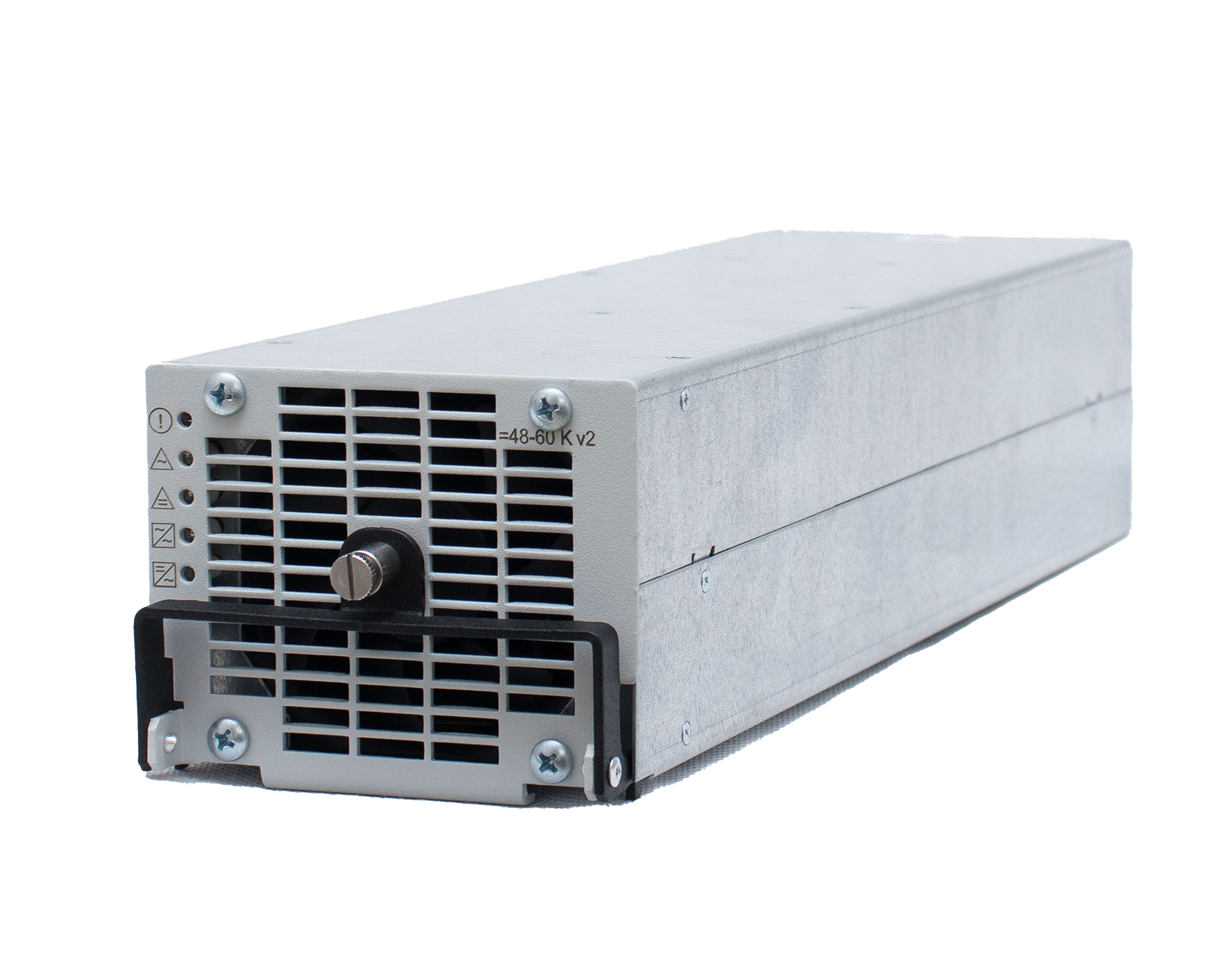

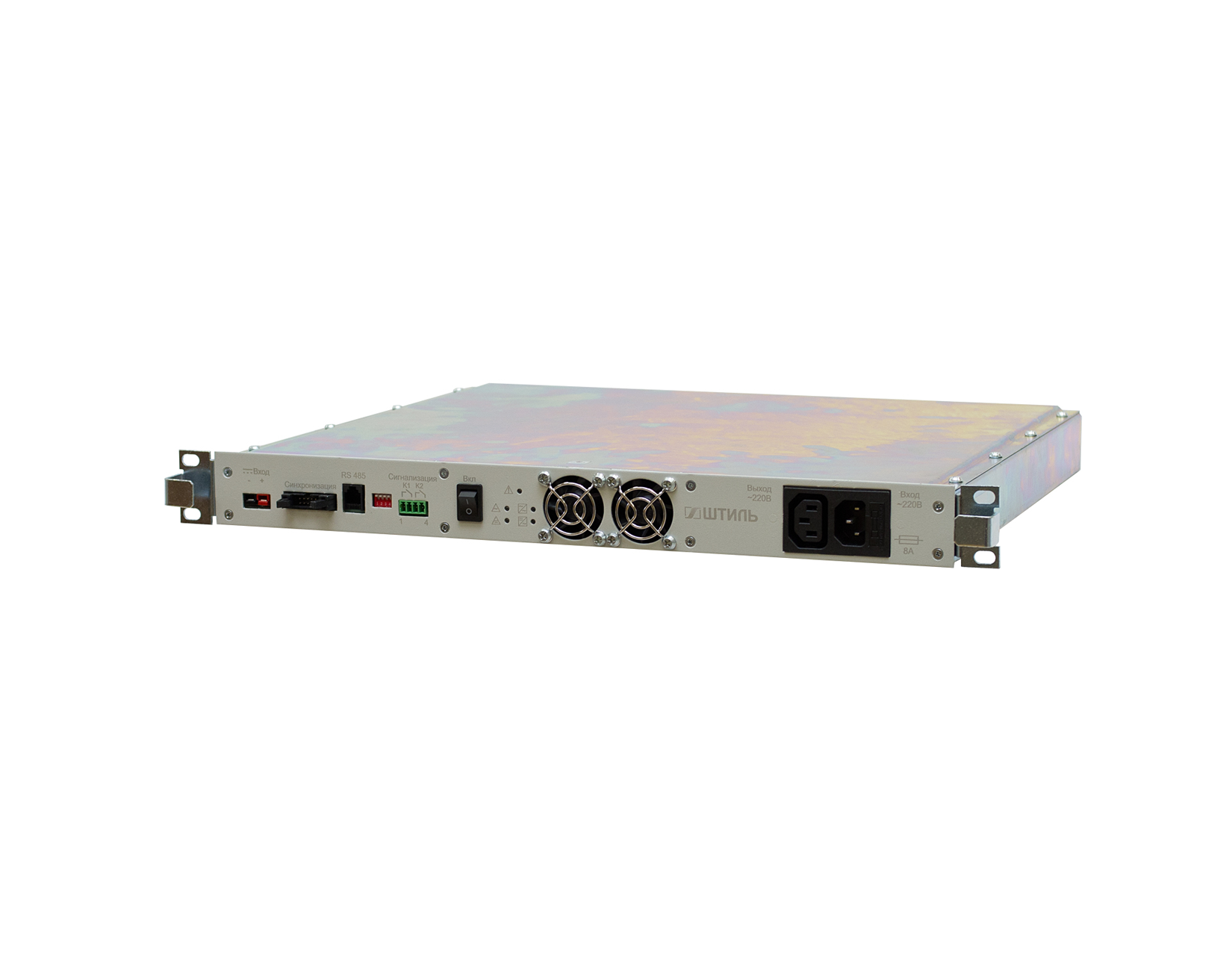

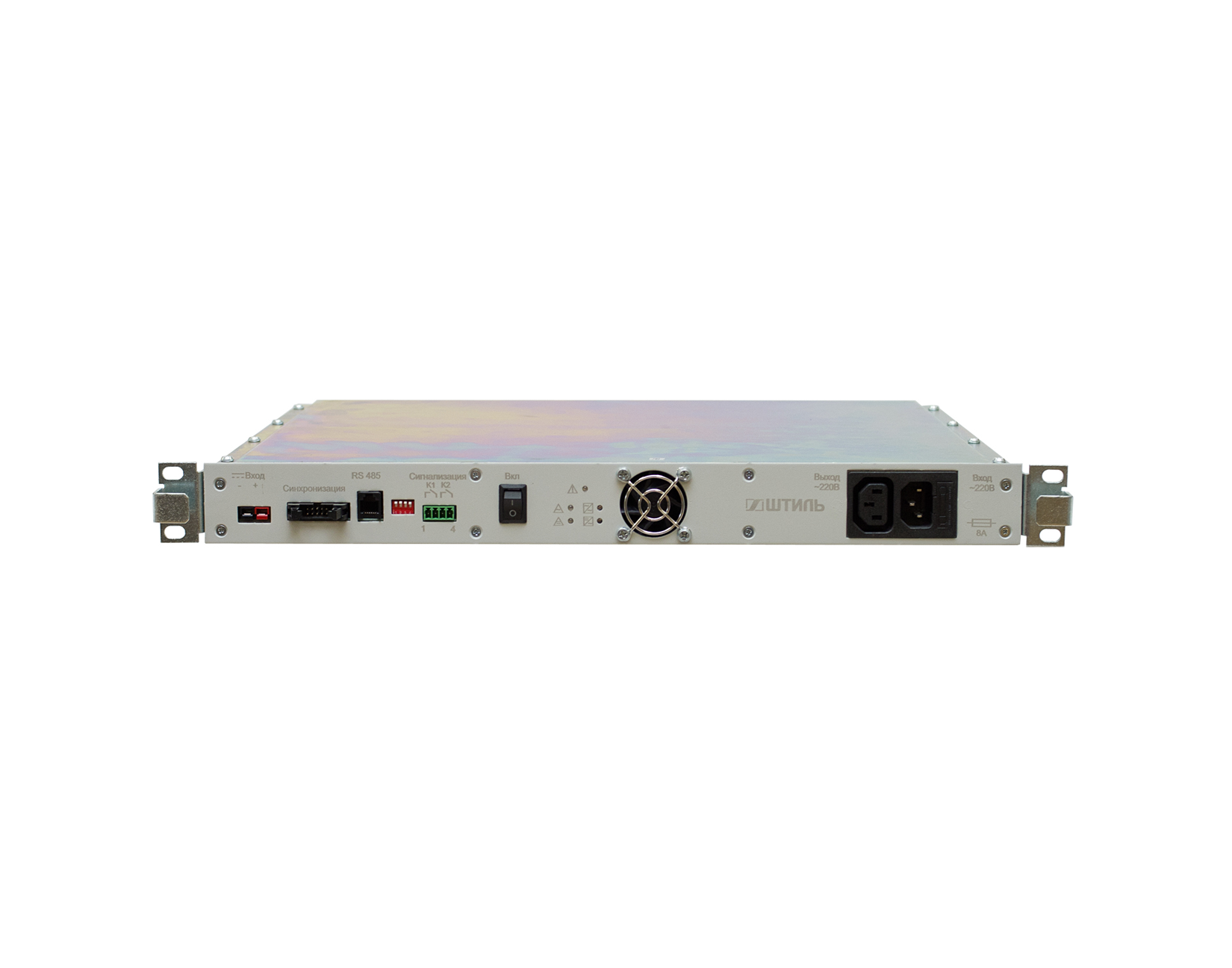

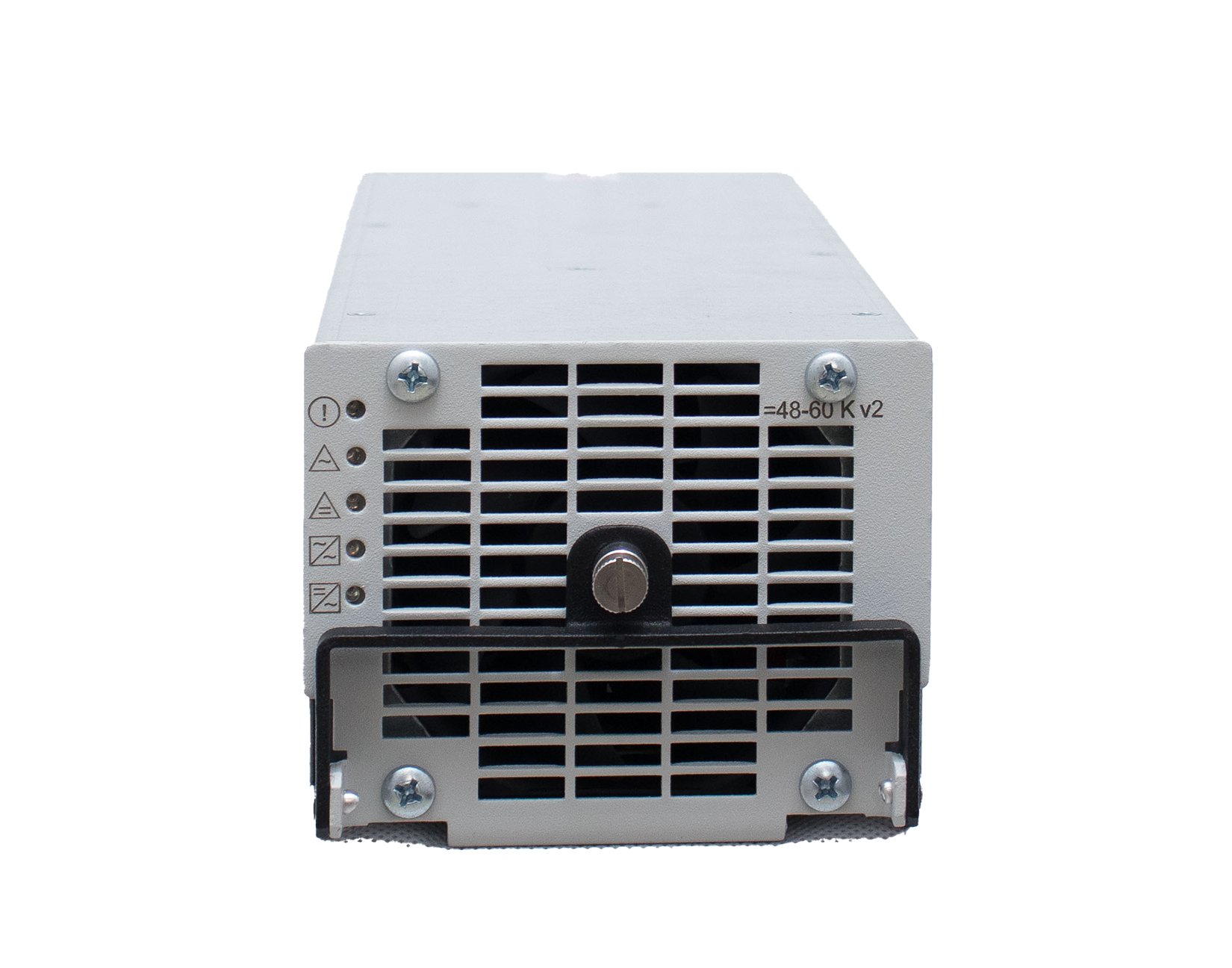

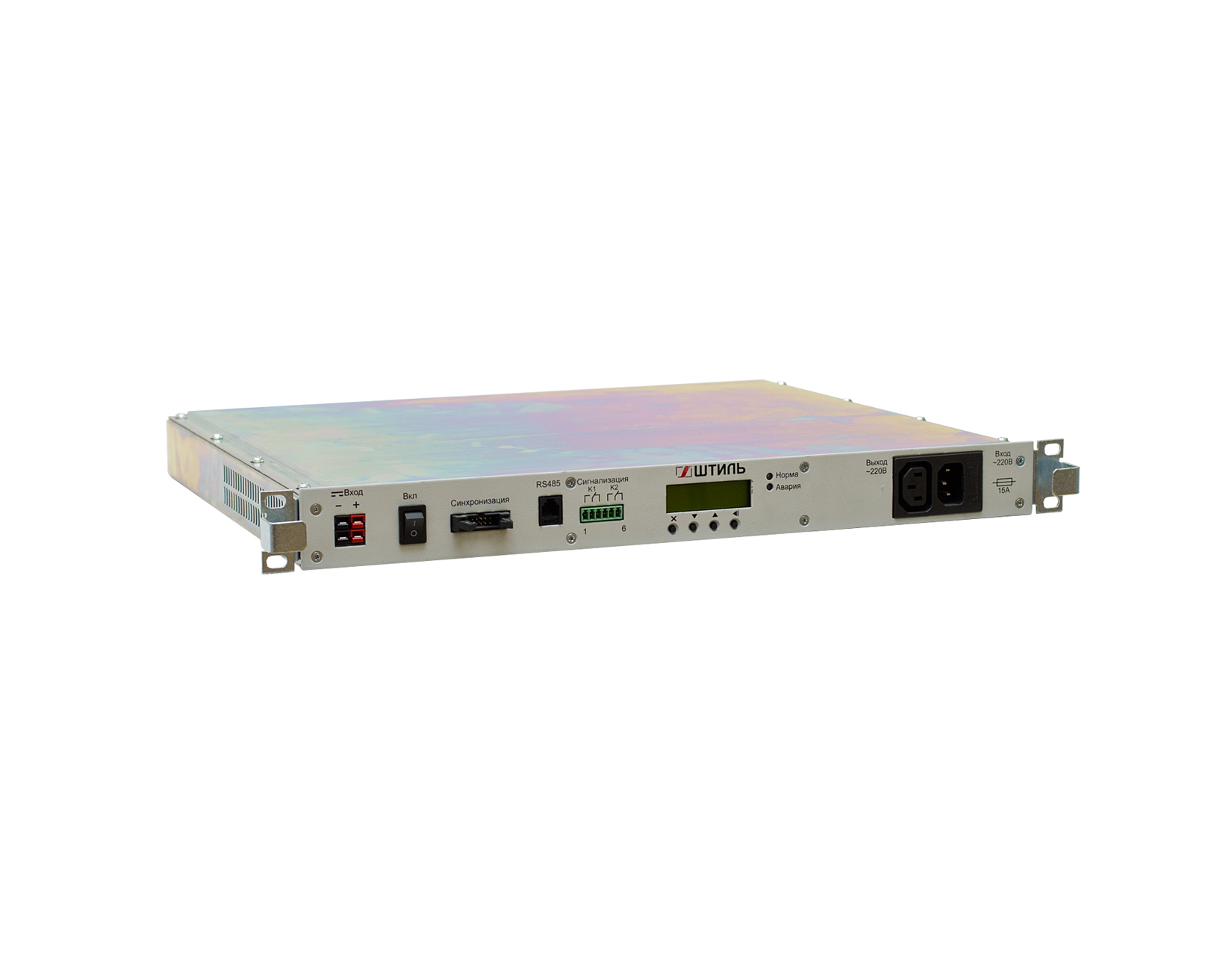

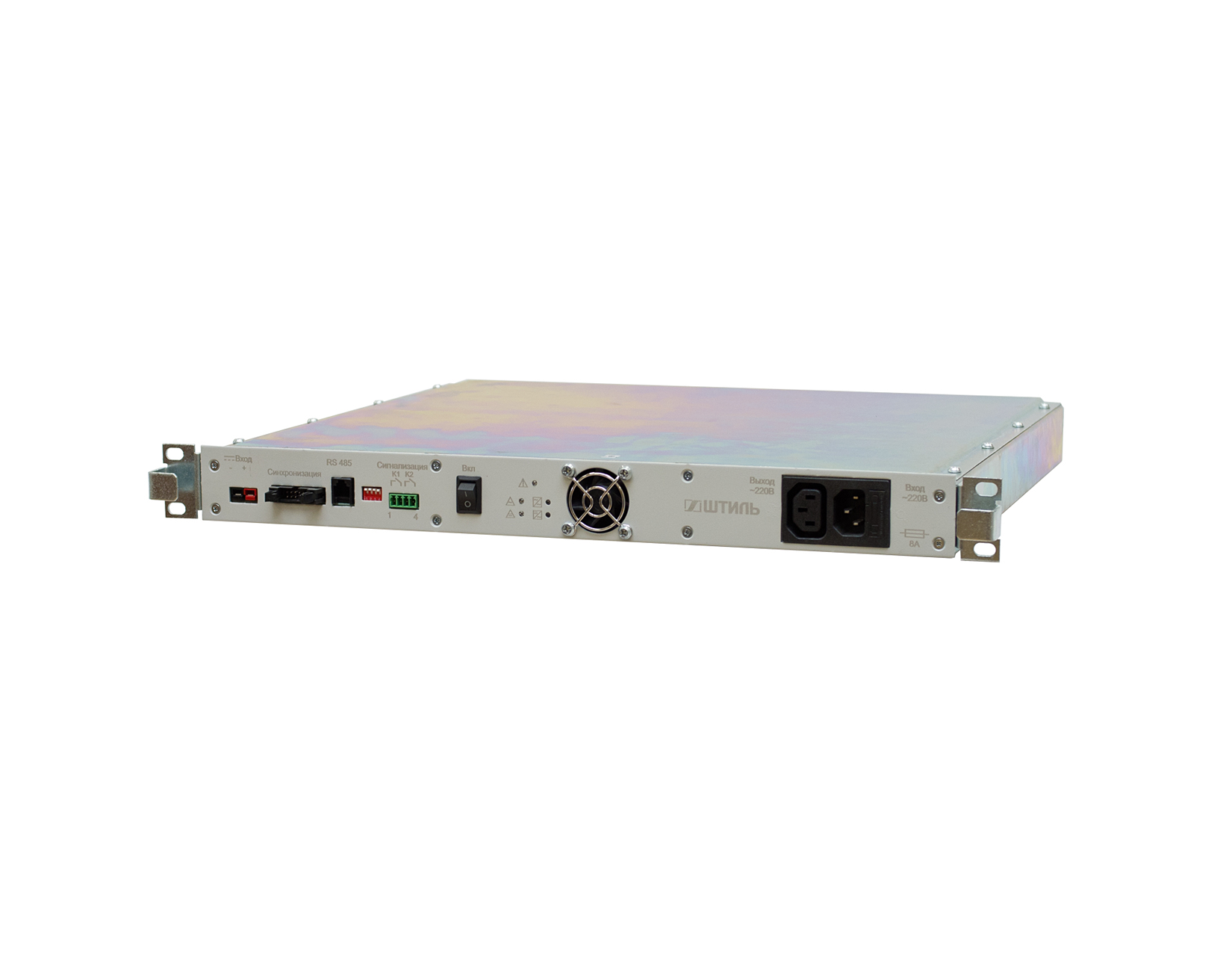

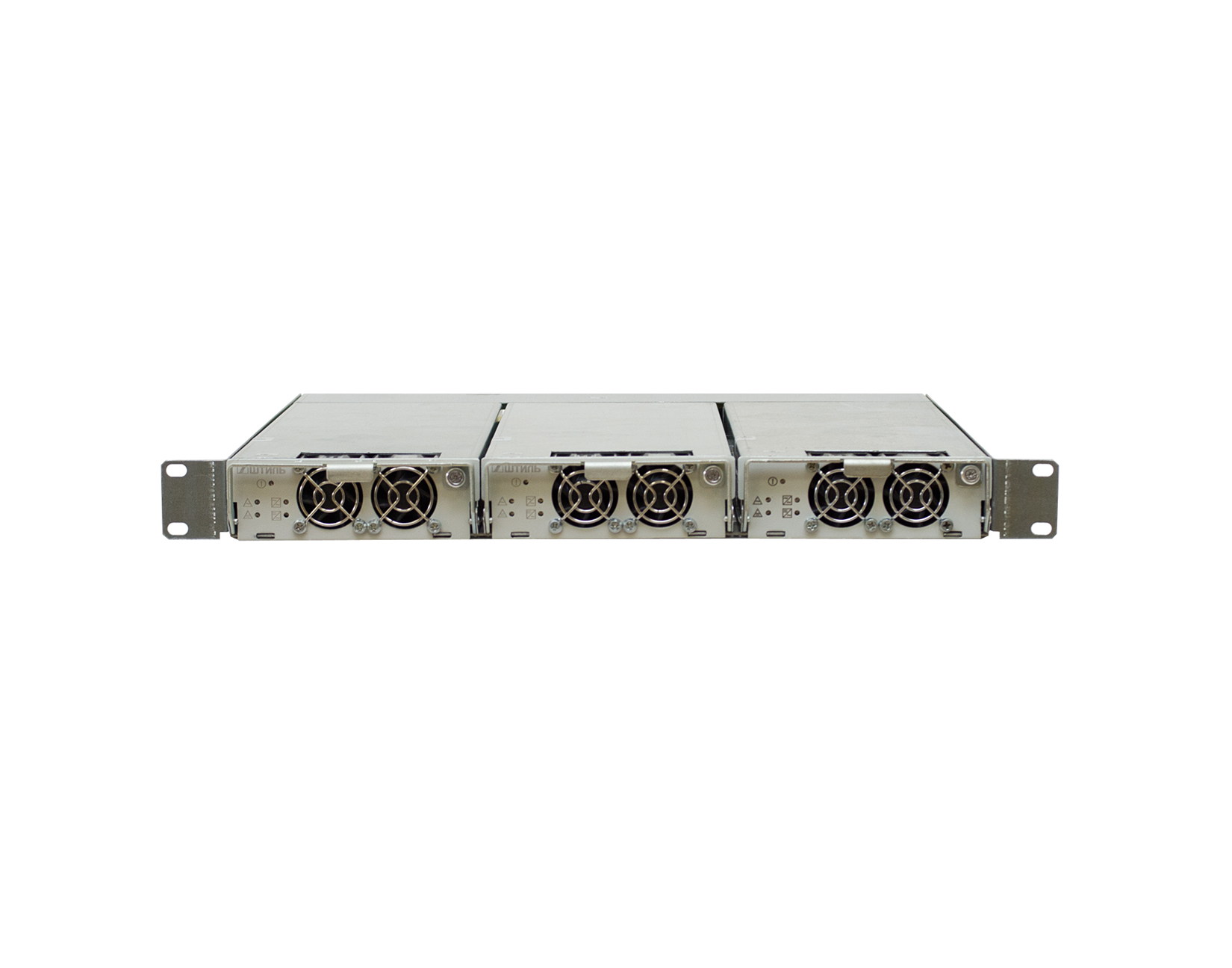

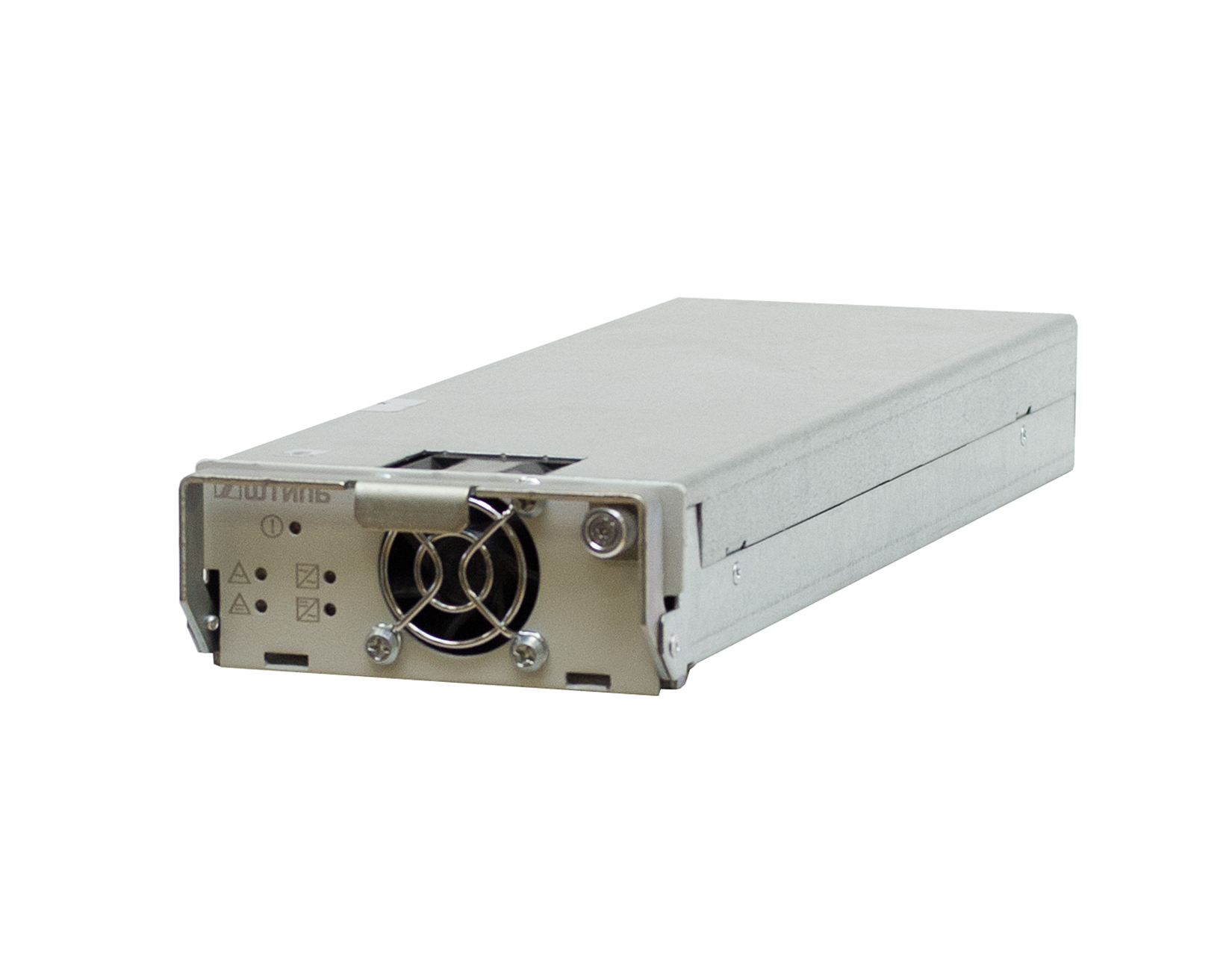

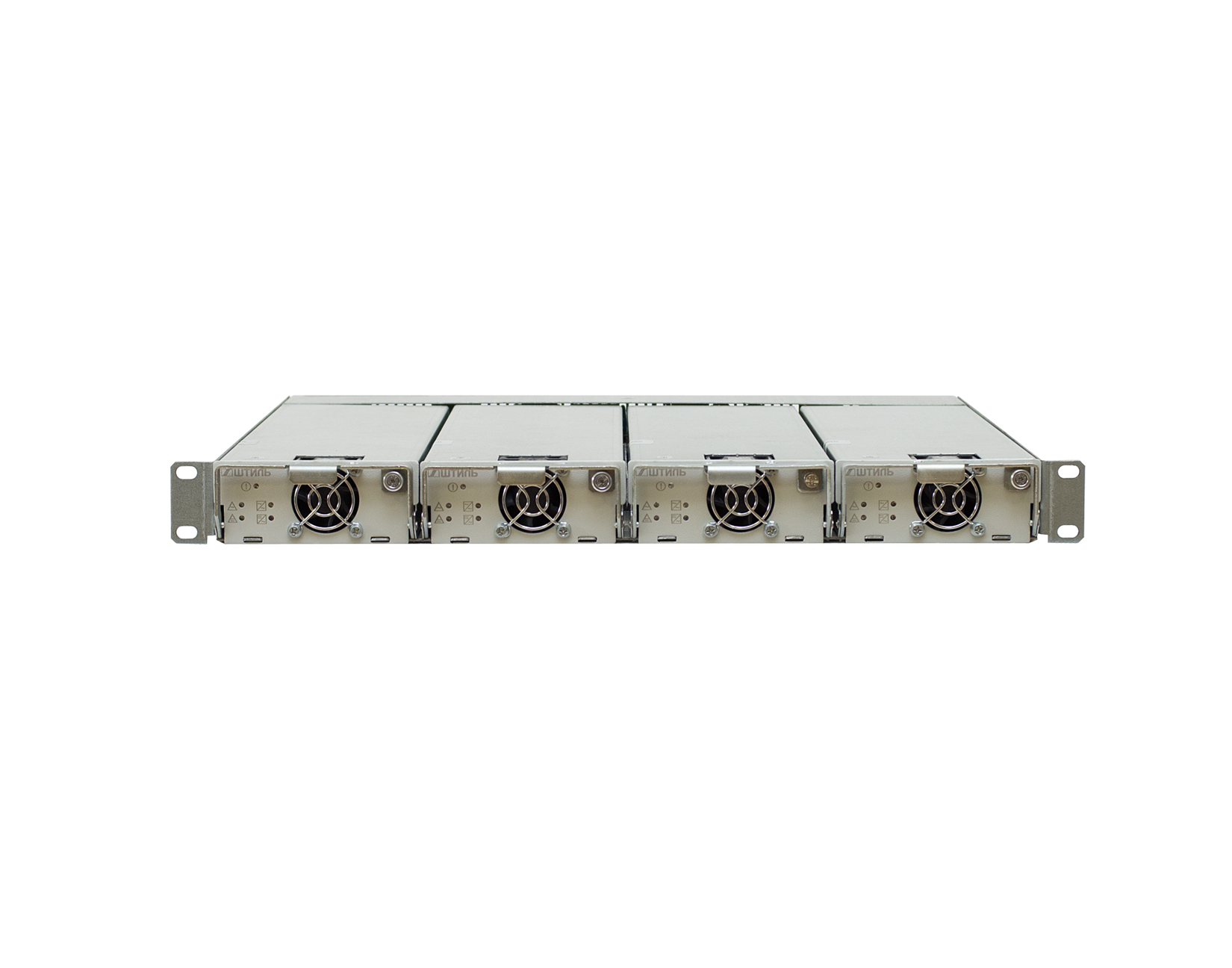

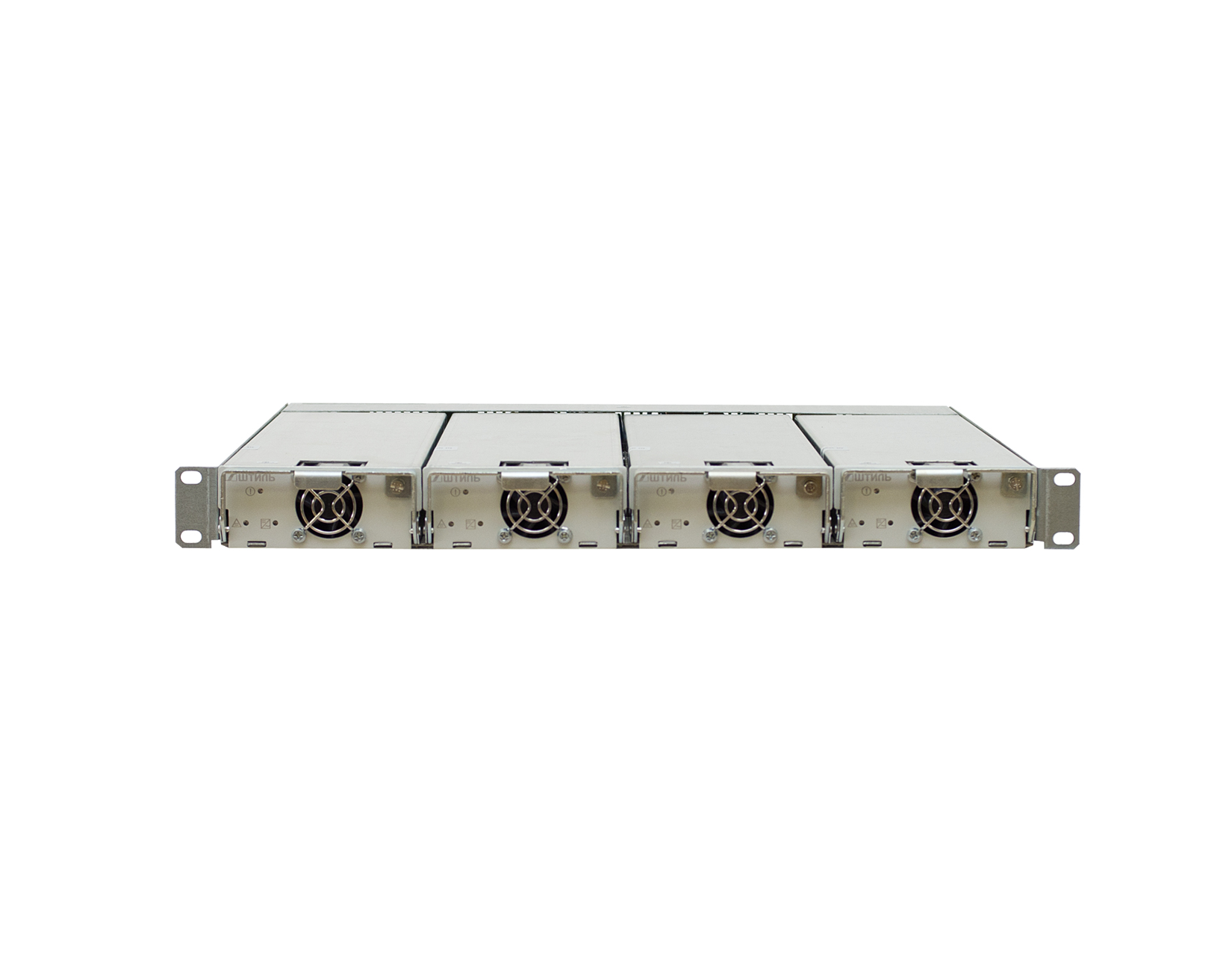

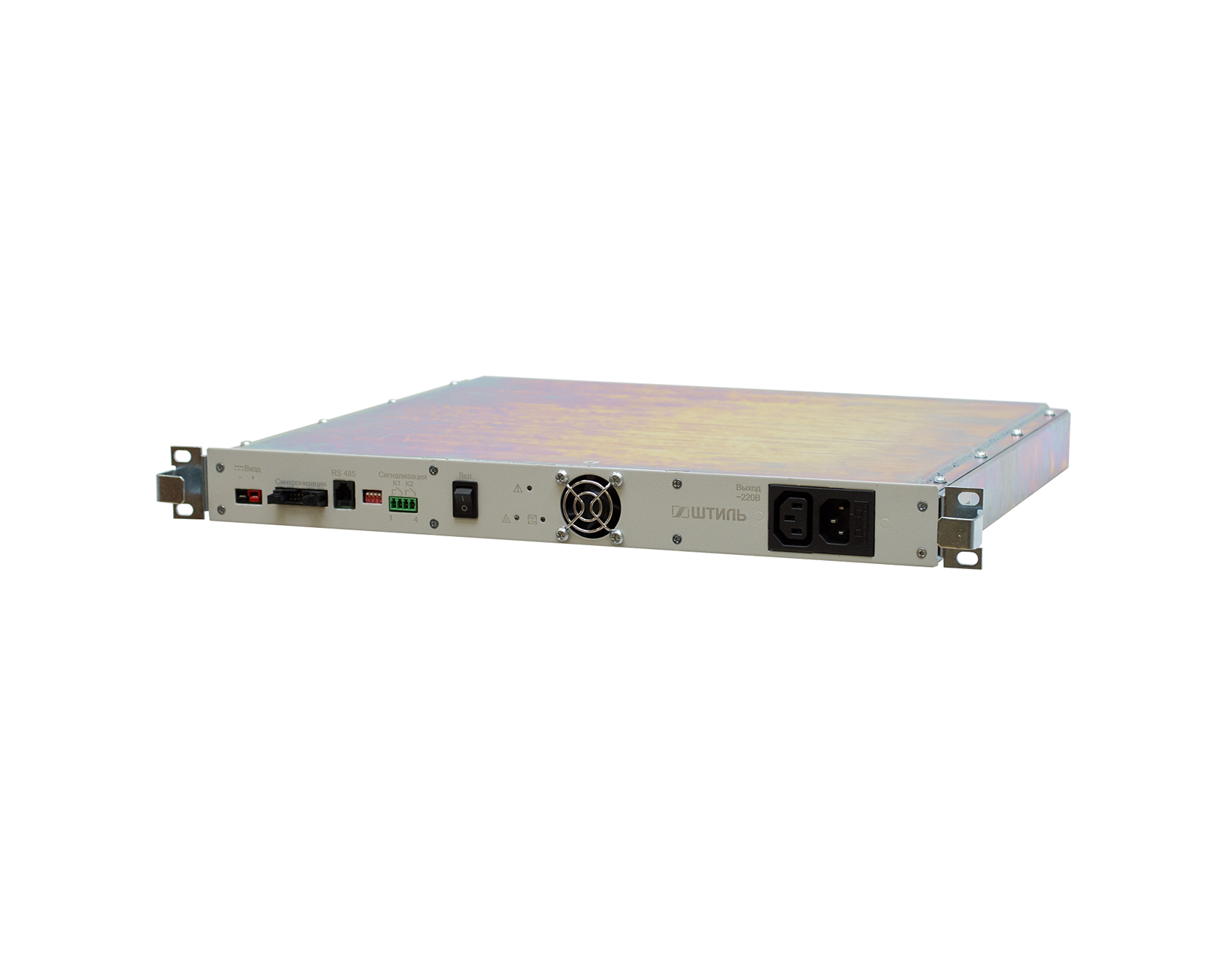

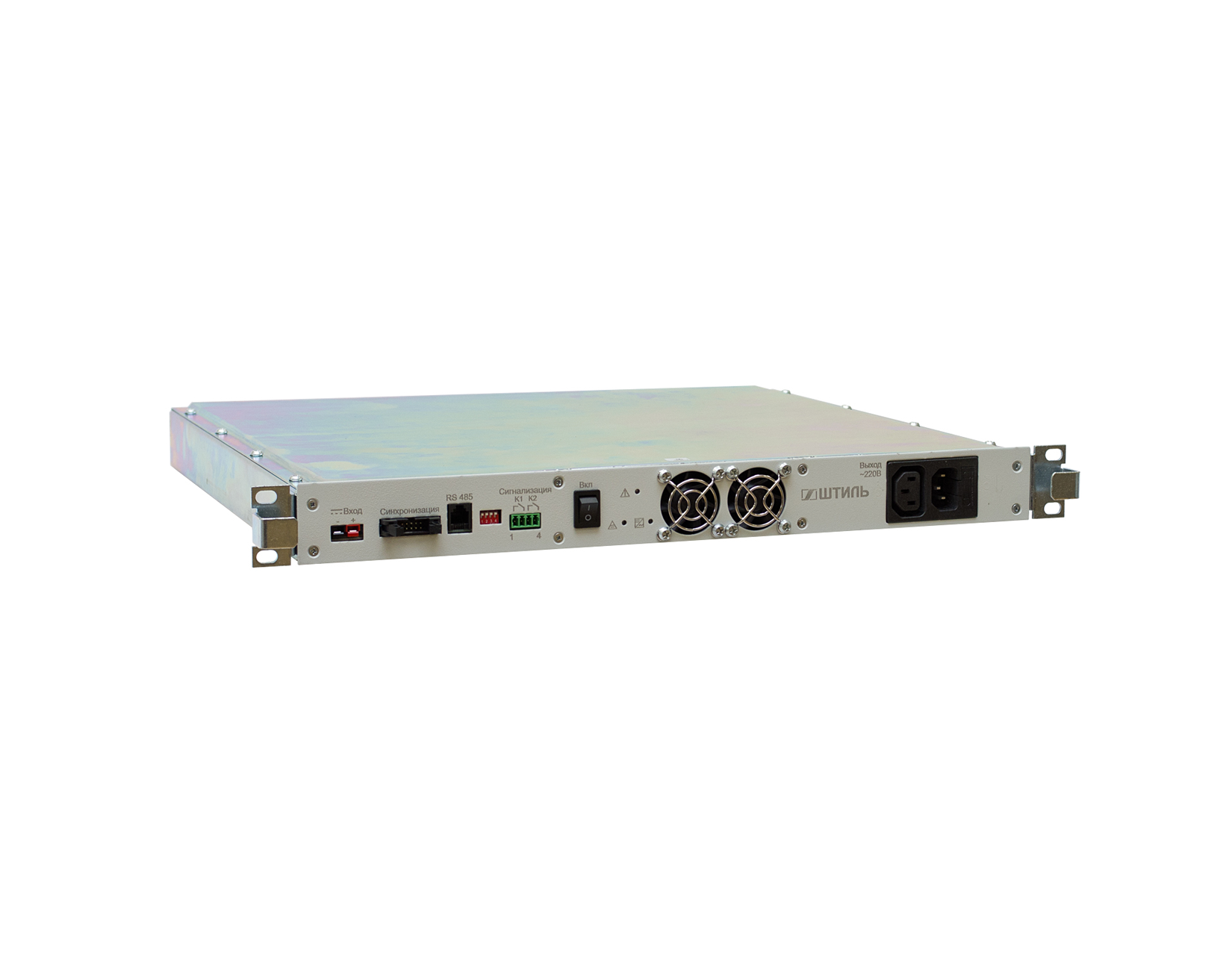

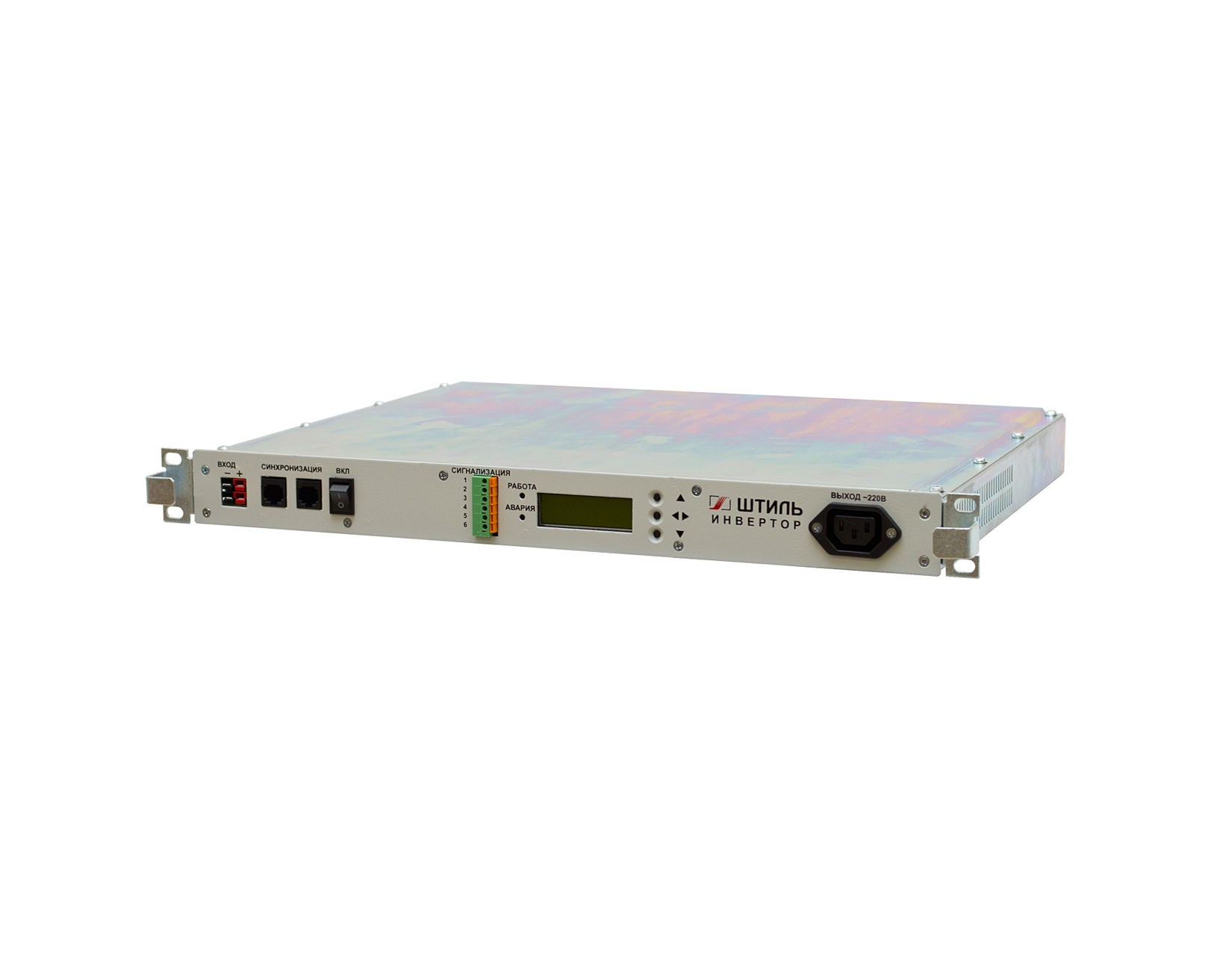

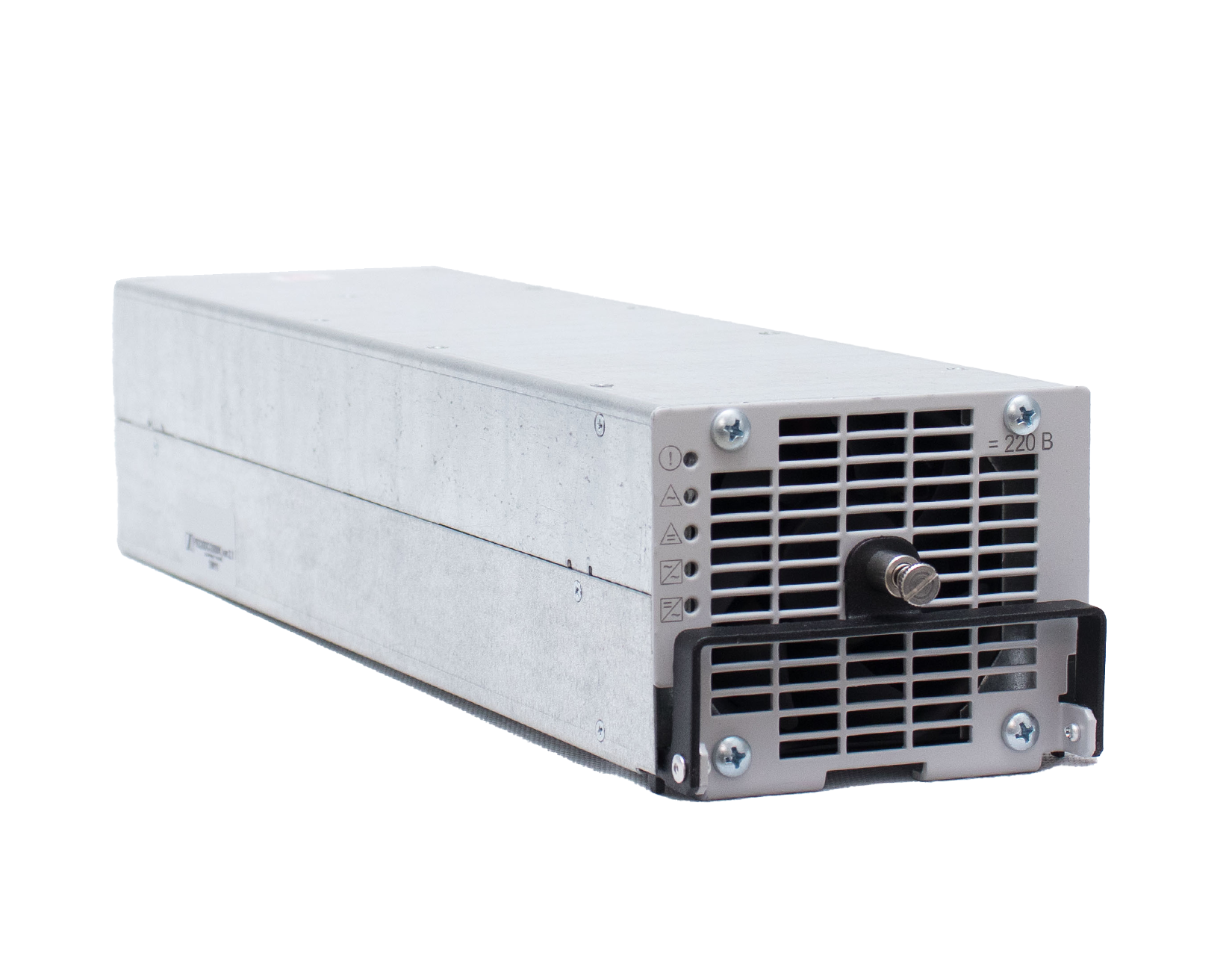

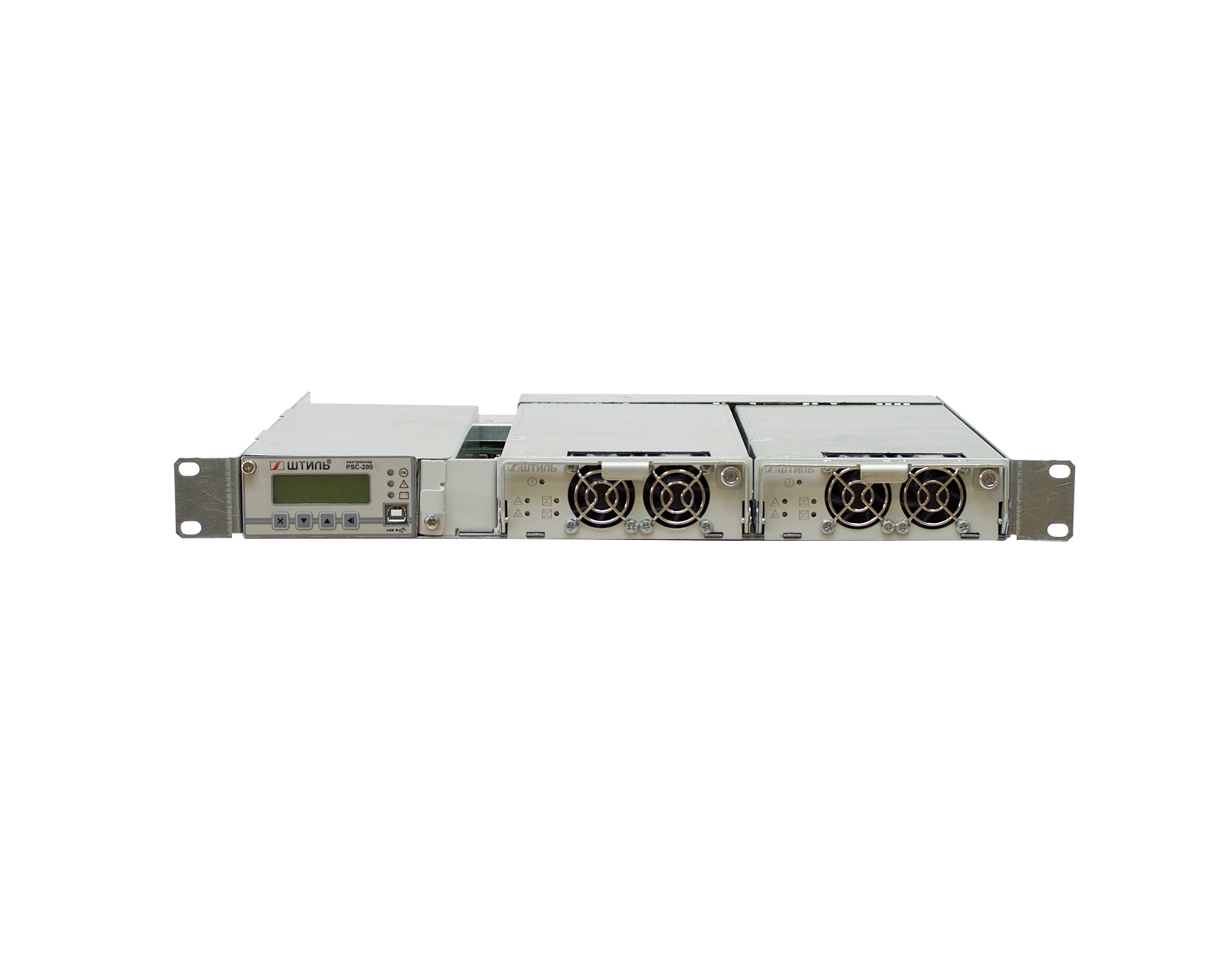

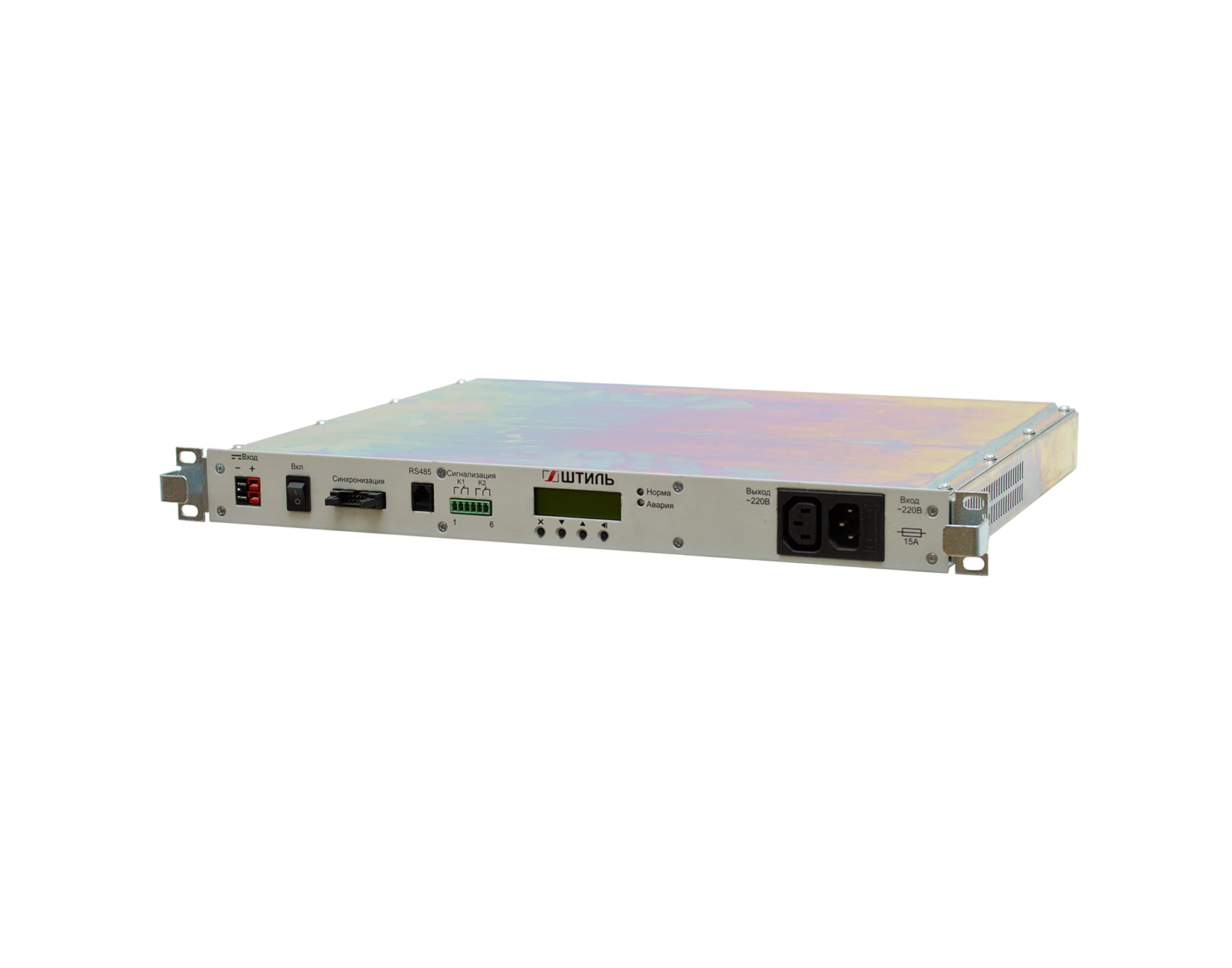

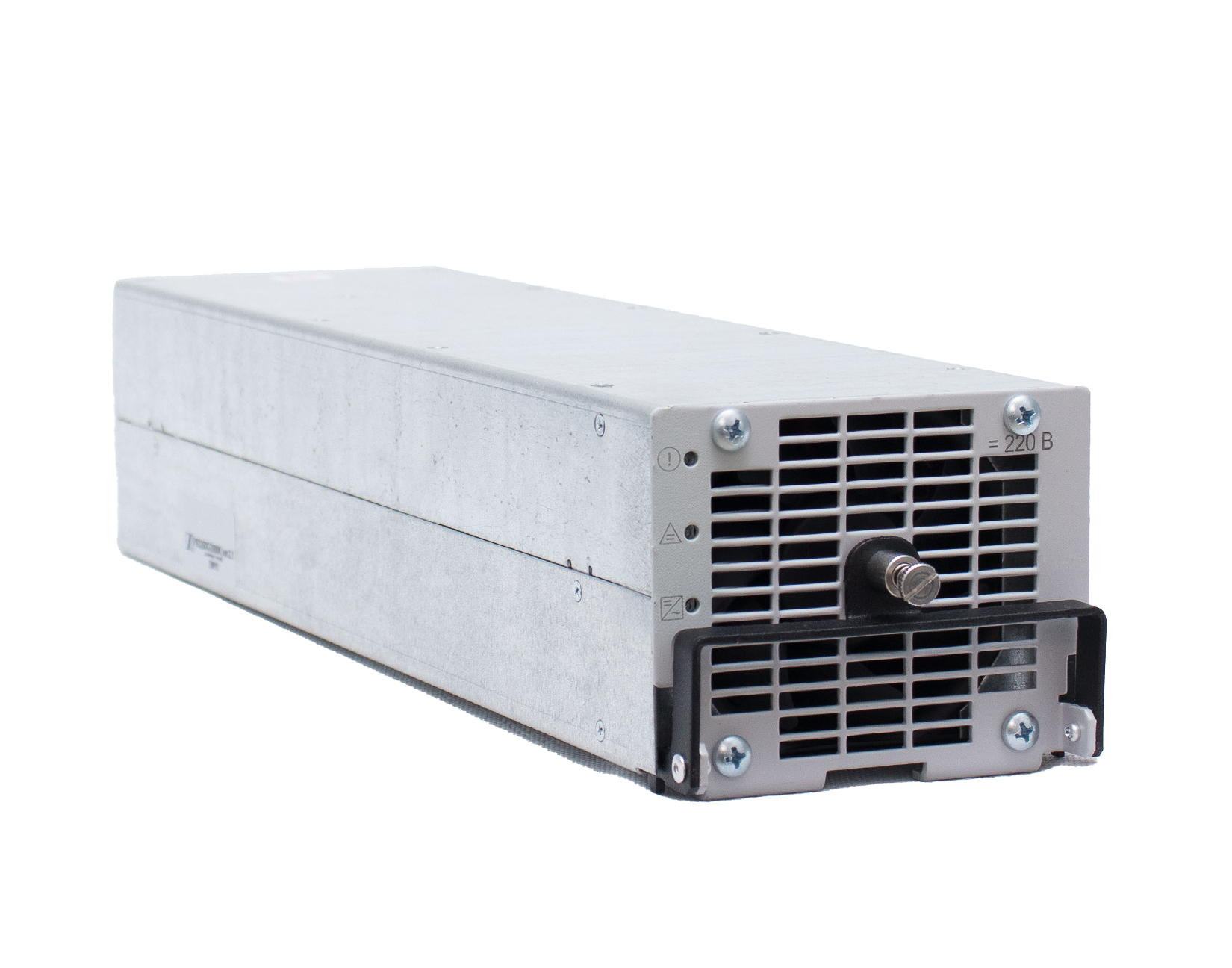

  • конструктивному исполнению (настольный блок, 19-дюймовый модуль, 19-дюймовые «врубные» констукции и модульные инверторы для установки в модульные каркасы «Штиль»);
  • наличию встроенного электронного байпаса (позволяет, в случае отсутствия основного источника питания, переключить нагрузку на питание от резервного источника);
  • возможности работы от двух источников: постоянного тока и переменного тока (с функцией стабилизатора переменного напряжения);
  • доступу к подключениям и интерфейсам.

Для облегчения поиска все модели инверторов напряжения первоначально сгруппированы по значению номинального входного постоянного напряжения.

Инверторные системы
Инверторные системы

Инверторные системы «Штиль» серии PSI мощностью от 10 кВА до 64 кВА представляют собой компактные и многофункциональные решения, построенные на базе различных моделей инверторов напряжения «Штиль», которые осуществляют преобразование входного постоянного напряжения (24 В, 48 В или 60 В) в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Дополнительно системы могут быть оснащены электронным байпасом, контроллером «Штиль» для организации дистанционного мониторинга, модулями распределения. Данные решения отлично подойдут для организации надежного электроснабжения оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

Структура наименования инверторов Штиль:

Типология инверторных систем Штиль


Типы систем

По высоте применяемых инверторов

По мощности
(макс.мощность системы)

По типу подключения

По наличию электронного байпаса

С одной группой инверторов

С тремя (двумя) группами инверторов

Фронтальное

Тыльное

Нет

Есть

1U

7,5 кВт

7,5 кВт х3 (х2)

+

+

+

+

1U

15 кВт

15 кВт х3 (х2)

+

+

+

+

2U

12 кВт

12 кВт х3 (х2)




+




+

2U

24 кВт

24 кВт х3 (х2)




+




+

2U

36 кВт

36 кВт х3 (х2)




+




+

2U

48 кВт

48 кВт х3 (х2)




+




+


Практическое применение

Автономное энергоснабжение необходимо:

  • при авариях внешней сети;
  • при краткосрочных перебоях электропитания;
  • при энергоснабжении отопительного и охранного оборудования в загородных домах и коттеджах, если хозяева отсутствуют, и т. д.

Помимо использования в быту, инверторная система часто применяется при организации работы солнечных батарей и ветрогенераторов.

Комплектация

Оборудование для бесперебойного электропитания, как правило, состоит:

  • из инвертора напряжения;
  • аккумуляторных батарей;
  • байпаса;
  • селектора выбора фазы (для однофазных видов);
  • автоматического прерывателя по постоянному току;
  • автоматического прерывателя по переменному току.

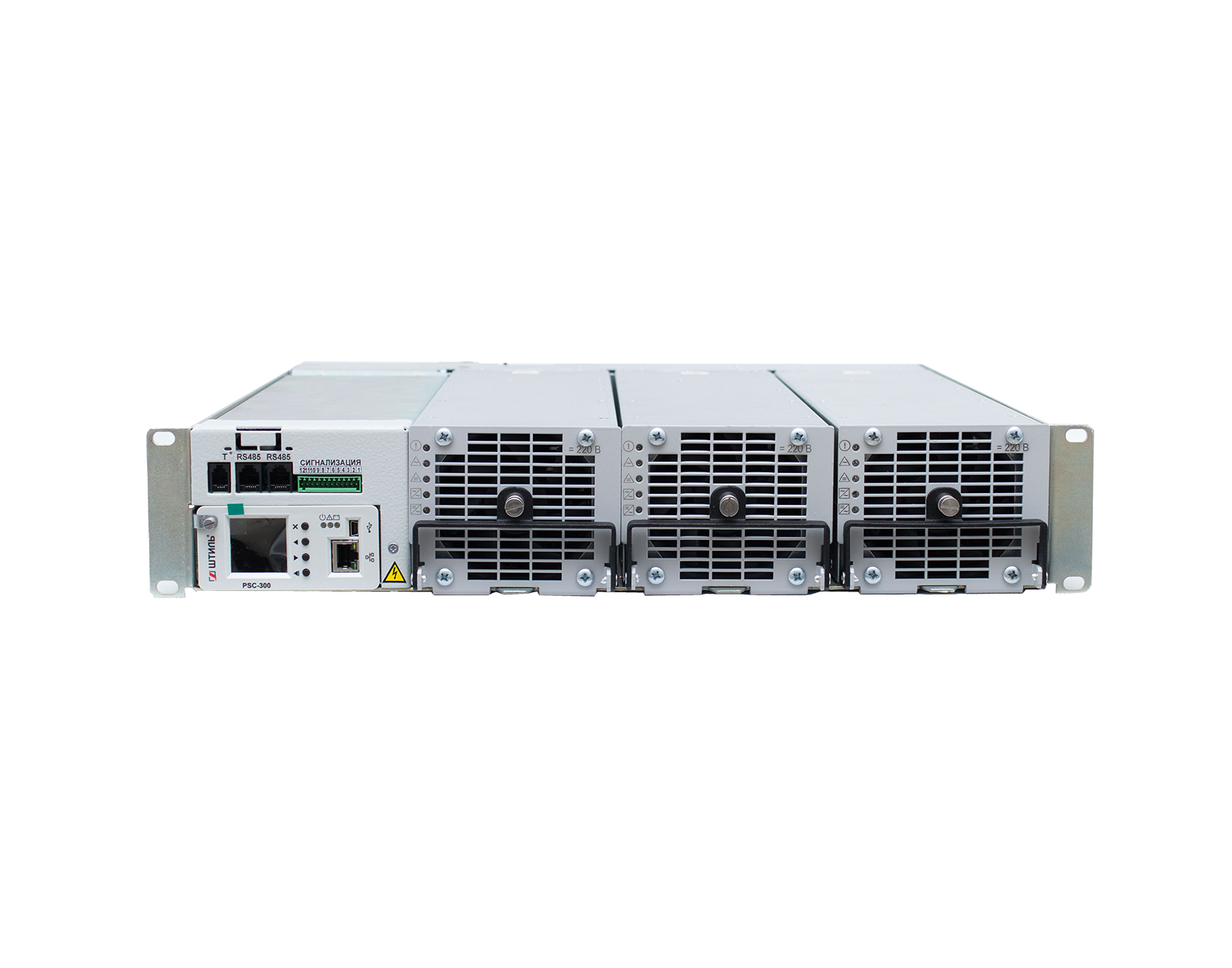

В сложных инверторных системах могут присутствовать генераторы, солнечные батареи, контроллеры заряда и т. д. Вся продукция отличается низкой стоимостью. Ширина модуля, как правило, составляет 19 дюймов. Также 1, 3 или 4 модуля могут встраиваться в 19-дюймовую корзину.

Производство инверторов марки «Штиль» осуществляется в двух вариантах:

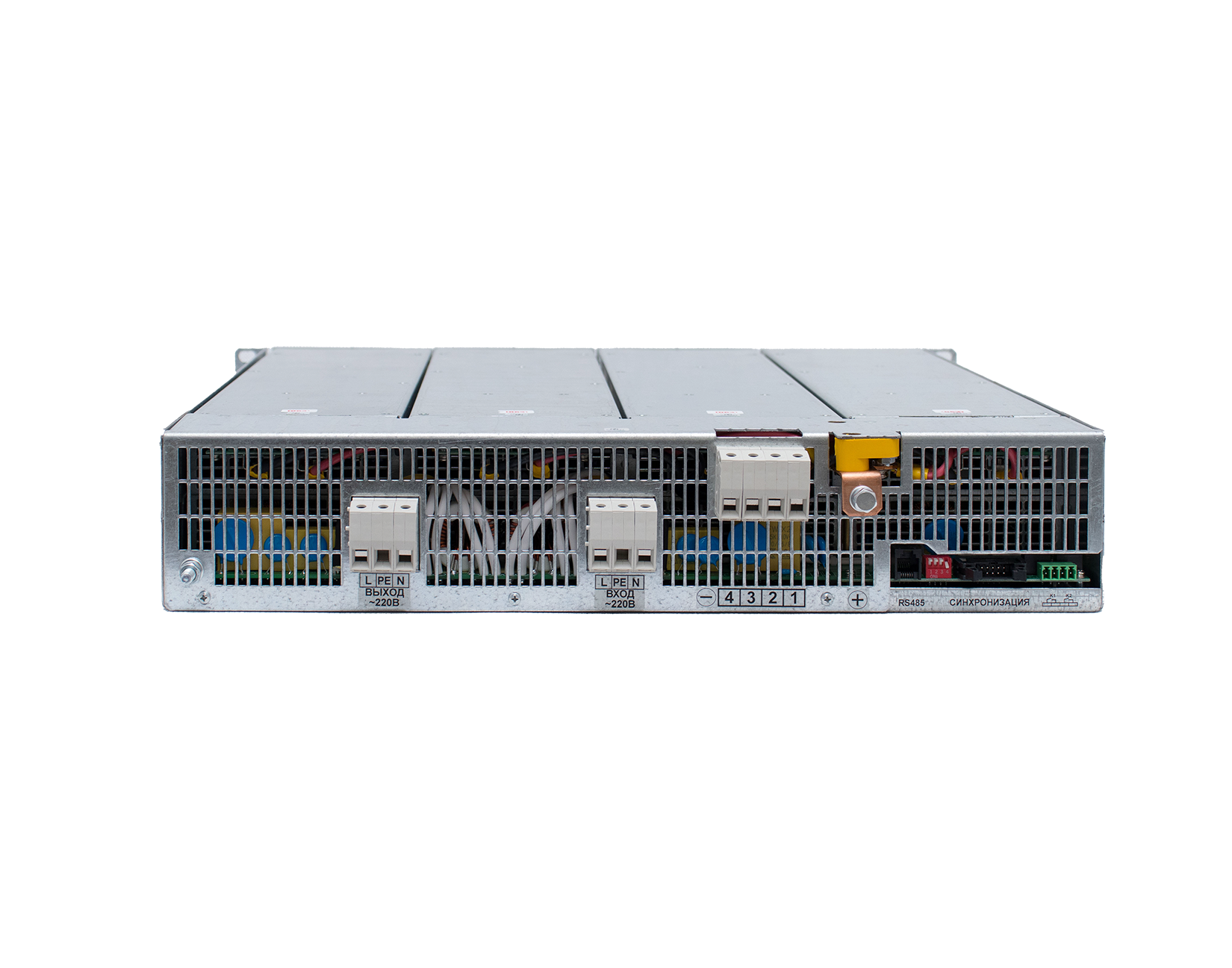

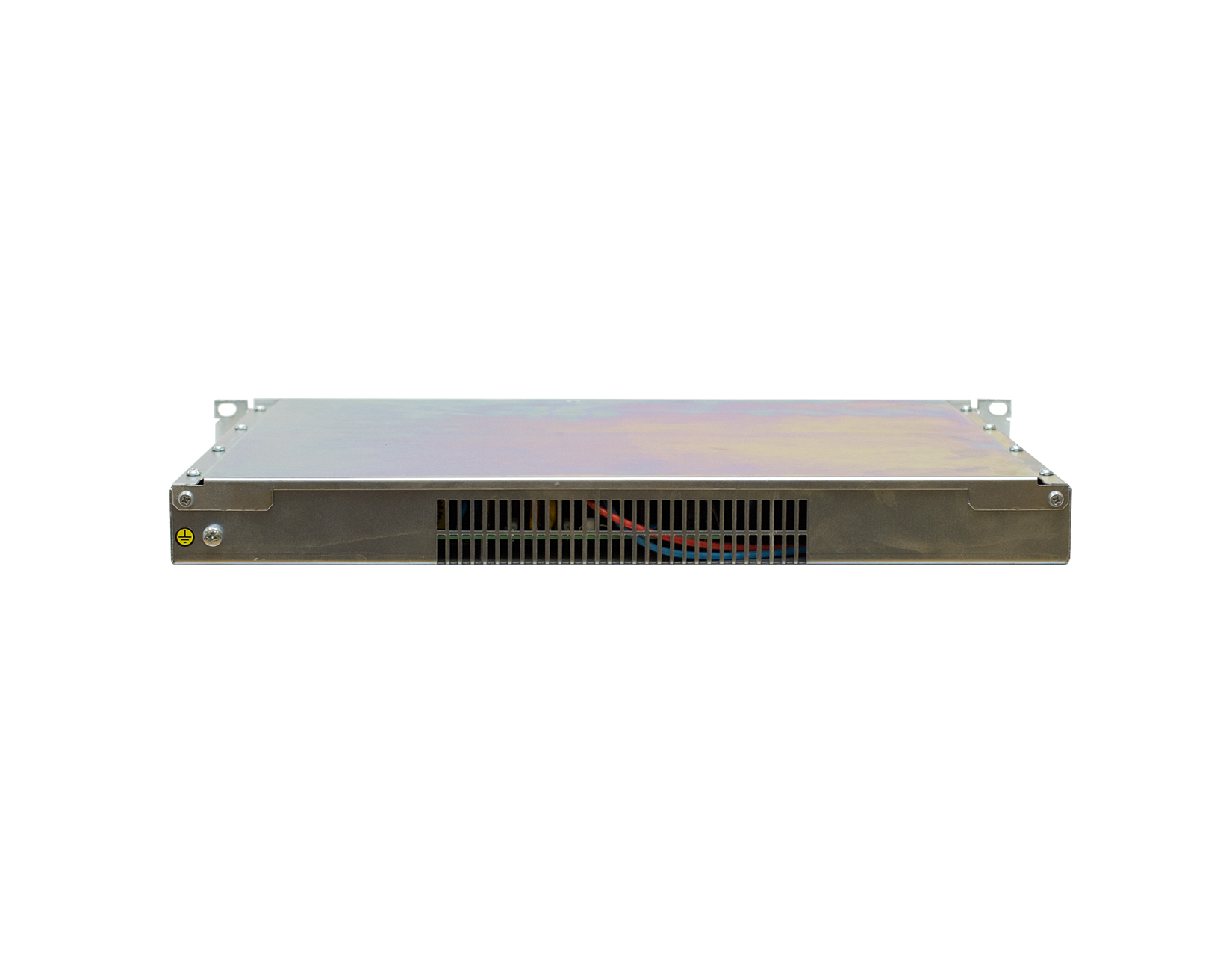

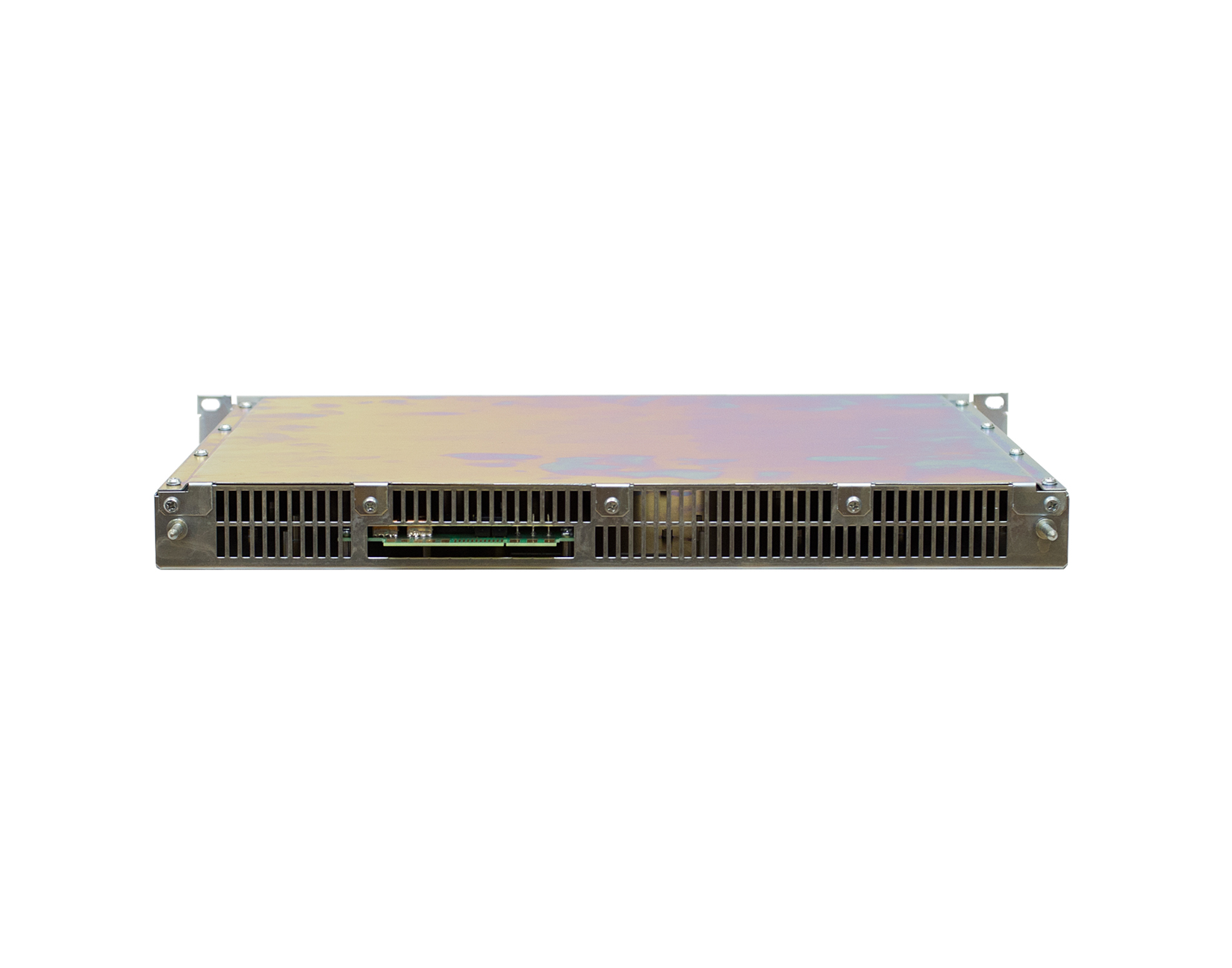

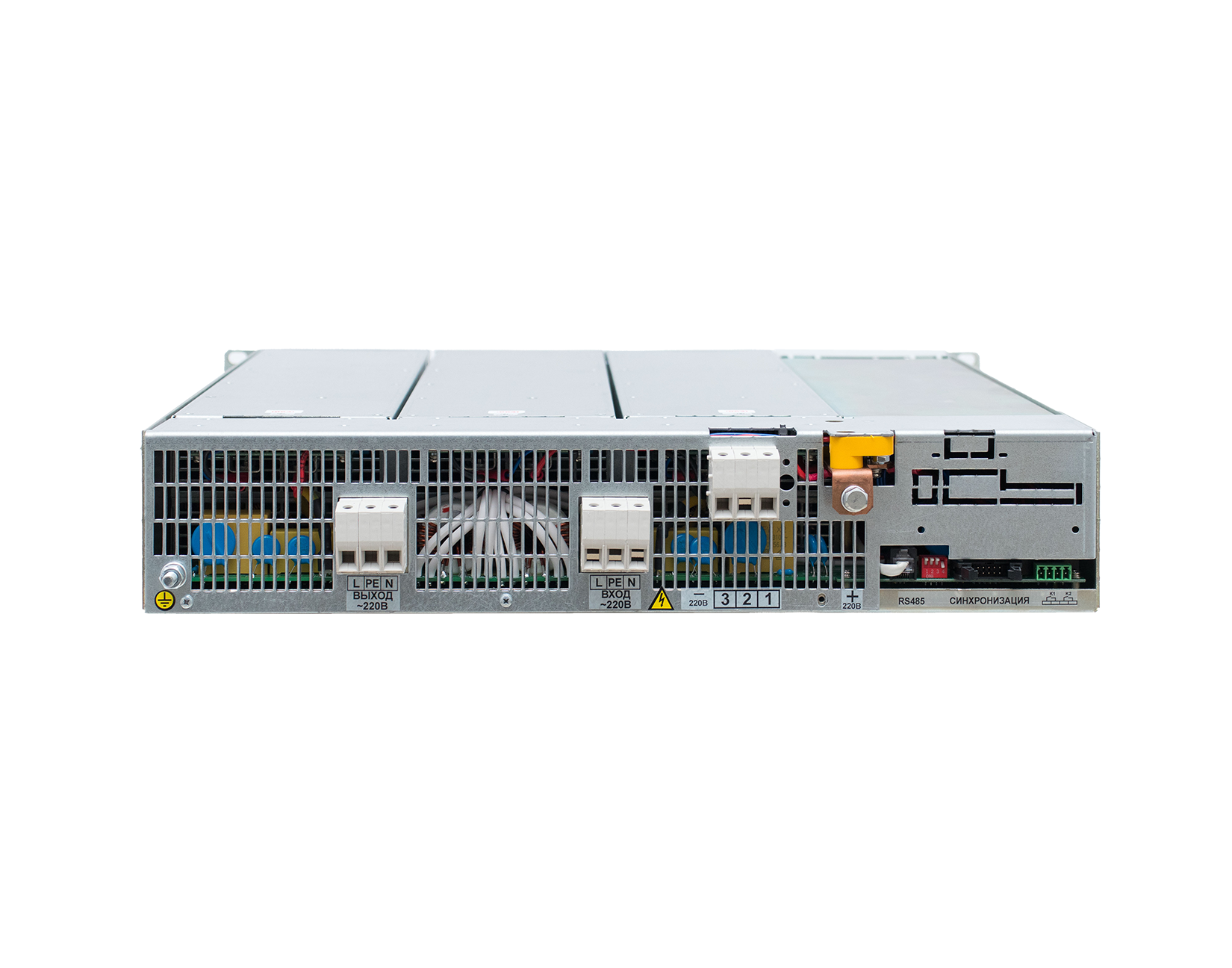

1) с тыльным доступом (так называемая «врубная» конструкция);

2) с фронтальным доступом.

Цена продукции ГК «Штиль» будет зависеть от комплектации.

Одногруппные инверторные системы

Оборудование состоит из 1 группы включенных в параллель устройств. При этом существует возможность подключить единую и неделимую нагрузку, мощность которой равна номинальной выходной мощности конструкции (7,5-48 кВт).


№ п.п.

Наименование

Значение

1

Корзина для установки инверторов (при использовании моделей инверторов с «врубной» конструкцией)

от 1 до 8 шт.

2

Инвертор (преобразователь постоянного напряжения в переменное)

от 1 до 32 шт.

3

Внешний модуль электронного байпаса (при использовании в составе инверторной системы инверторов, поддерживающих данную опцию)

1 шт.

4

Модуль распределения DC (4U), в составе:

1 компл.

4.1.

Автоматические выключатели защиты инверторов

до 32 шт. (от 32 до 80А)

5

Модуль распределения АС, в составе

1 компл.

5.1.

Автоматические выключатели защиты нагрузки

6 шт. (стандарт) или более (оговаривается при заказе)

5.2.

Кулачковый переключатель «Ручной сервисный байпас»

1 шт. (коммутируемый ток определяется выходной мощностью инверторной системы)

6

Контроллер Штиль – модуль контроля и управления, предполагающий возможность «горячей» замены.
Обеспечивает мониторинг и управление установкой электропитания непосредственно с контроллера (ЖК-дисплей и кнопочная клавиатура), а так же по каналам USB, Ethernet, GSM с помощью специального ПО Штиль, а так же по протоколу SNMP

1 шт.

7

Шкаф сварной, стальной, с перфорированной передней дверью (или со стеклянной дверью) и съемной задней стенкой (или дверью), габариты основания – 600х600 мм, 600х800 мм, 800х800 мм; высота – 12U, 18U, 24U, 36U, 42U, 45U, 48U

1 шт.


Двухгруппные инверторные системы

Устройства данного типа состоят из двух групп инверторов питания, включенных в параллель. Мощность оборудования может быть равна 15-96 кВт. Также возможно подключение двух групп нагрузок. При этом максимальная мощность каждой составляет половину выходной номинальной мощности устройства.


№ п.п.

Наименование

Значение

1

Корзина для установки инверторов (при использовании моделей инверторов с «врубной» конструкцией)

от 1 до 16 шт.

2

Инвертор (преобразователь постоянного напряжения в переменное)

от 1 до 64 шт.

3

Внешний модуль электронного байпаса (при использовании в составе инверторной системы инверторов, поддерживающих данную опцию)

от 1 до 2 шт.

4

Модуль распределения DC (4U), в составе:

2 компл.

4.1.

Автоматические выключатели защиты инверторов

до 64 шт. (от 32 до 80А)

5

Модуль распределения АС, в составе

2 компл.

5.1.

Автоматические выключатели защиты нагрузки

12 шт. (стандарт) или более (оговаривается при заказе)

5.2.

Кулачковый переключатель «Ручной сервисный байпас»

2 шт. (коммутируемый ток определяется выходной мощностью инверторной системы)

6

Контроллер Штиль – модуль контроля и управления, предполагающий возможность «горячей» замены.
Обеспечивает мониторинг и управление установкой электропитания непосредственно с контроллера (ЖК-дисплей и кнопочная клавиатура), а так же по каналам USB, Ethernet, GSM с помощью специального ПО Штиль, а так же по протоколу SNMP

1 шт.

7

Шкаф сварной, стальной, с перфорированной передней дверью (или со стеклянной дверью) и съемной задней стенкой (или дверью), габариты основания – 600х600 мм, 600х800 мм, 800х800 мм; высота – 12U, 18U, 24U, 36U, 42U, 45U, 48U

1 шт.


Трехгруппные инверторные системы

Оборудование этого вида представляет собой 3 группы включенных в параллель устройств. Мощность такой инверторной системы составляет 22,5-144 кВт. К оборудованию могут подключаться 3 группы нагрузок. Максимальная расчетная мощность каждой составляет треть от номинальной выходной мощности инверторов напряжения.


№ п.п.

Наименование

Значение

1

Корзина для установки инверторов (при использовании моделей инверторов с «врубной» конструкцией)

от 1 до 24 шт.

2

Инвертор (преобразователь постоянного напряжения в переменное)

от 1 до 96 шт.

3

Внешний модуль электронного байпаса (при использовании в составе инверторной системы инверторов, поддерживающих данную опцию)

от 1 до 3 шт.

4

Модуль распределения DC (4U), в составе:

3 компл.

4.1.

Автоматические выключатели защиты инверторов

до 96 шт. (от 32 до 80А)

5

Модуль распределения АС, в составе

3 компл.

5.1.

Автоматические выключатели защиты нагрузки

18 шт. (стандарт) или более (оговаривается при заказе)

5.2.

Кулачковый переключатель «Ручной сервисный байпас»

3 шт. (коммутируемый ток определяется выходной мощностью инверторной системы)

6

Контроллер Штиль – модуль контроля и управления, предполагающий возможность «горячей» замены.
Обеспечивает мониторинг и управление установкой электропитания непосредственно с контроллера (ЖК-дисплей и кнопочная клавиатура), а так же по каналам USB, Ethernet, GSM с помощью специального ПО Штиль, а так же по протоколу SNMP

1 шт.

7

Шкаф сварной, стальной, с перфорированной передней дверью (или со стеклянной дверью) и съемной задней стенкой (или дверью), габариты основания – 600х600 мм, 600х800 мм, 800х800 мм; высота – 12U, 18U, 24U, 36U, 42U, 45U, 48U

1 или 2 шт. (в зависимости от мощности системы и требований заказчика)

Как сделать заказ

Юридические лица могут заказать Инверторы и инверторные системы Штиль как через офисы продаж предприятий ГК «Штиль», позвонив по телефонам: +7 (499) 705-13-64, +7 (4872) 24-13-62(63), отправив заявку на адрес sales@shtyl.ru или заполнив онлайн-форму на сайте, так и у наших партнёров. Продажи физическим лицам осуществляются только через наших партнёров!
