Шкафы внешнего байпаса серии EBС для ИБП серии ST и SM от 10 до 300 кВА

Цена: по запросу Заказать
ГК Штиль осуществляет продажу данного оборудования только юридическим лицам. Физические лица могут приобрести данную продукцию у наших партнеров

Совместимость: трехфазные ИБП серий ST и SM мощностью от 10 до 300 кВА;

Исполнение: настенное или напольное;

Страна производитель: РФ.

Смотреть полностью
ГК Штиль осуществляет продажу данного оборудования только юридическим лицам. Физические лица могут приобрести данную продукцию у наших партнеров
Описание
Документация и ПО

Шкафы внешнего байпаса Штиль серии EBC (англ. External Bypass Cabinet), разработанные для трехфазных ИБП серий ST и SM мощностью от 10 до 300 кВА, предназначены для обеспечения возможности вывода одного или нескольких ИБП из эксплуатации для проведения технического обслуживания и регламентных работ. Шкафы внешнего байпаса серии EBC применяются в случаях как одиночной, так и параллельной работы ИБП. Они позволяют обеспечить максимальную гибкость в последующей эксплуатации системы, а также проверку функционирование как отдельных модулей ИБП, так и всей параллельной системы, не прерывая подачу электропитания в нагрузку.

Шкафы внешнего байпаса Штиль серии EBC могут быть оснащены дополнительным функционалом:

  • вводно-распределительным устройством;
  • защитой от импульсных перенапряжений (УЗИП);
  • счетчиками электроэнергии;
  • устройством автоматического ввода резерва (АВР);
  • отдельным входом для дизель-генераторной установки.
Структура наименований шкафов внешнего байпаса серии EBС

Гибкий подход и возможности производства позволяют предложить шкафы внешнего байпаса серии EBC в разных конструктивных исполнениях с применением наиболее оптимальной схемы подключения ИБП к входным фидерам.

Шкафы внешнего байпаса для ИБП мощностью 10-40 кВА конструктивно изготавливаются только в настенном исполнении «W». Данные модификации имеют компактный вид, крепятся к стене, снабжены лампами индикации состояния питания ИБП «Вход», «Выход», «Обход».

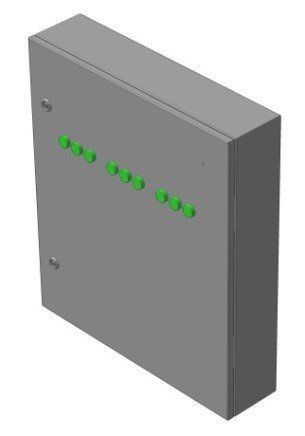

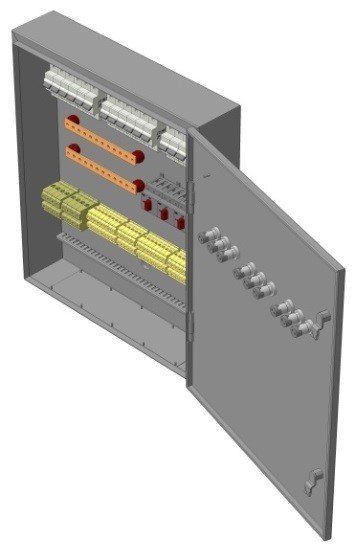

Шкаф внешнего байпаса Штиль EBC-040-3W-1

Шкафы внешнего байпаса для ИБП мощностью 60-200 кВА конструктивно изготавливаются в напольном исполнении с креплением к стене «W» или напольном исполнении «T». Исполнение «W» имеет компактные габариты (глубина от 150 до 400мм), что позволяет использовать его как классический щит электропитания на объекте инсталляции. Исполнение «T» имеет одинаковые габариты с ИБП, которые функционируют со шкафом внешнего байпаса в составе единой системы электроснабжения. Это позволяет устанавливать данные шкафы в один ряд с ИБП, добиваясь при этом приемлемых эстетических показателей при размещении. Все модификации снабжены лампами индикации состояния питания ИБП «Вход», «Выход», «Обход».

Шкаф внешнего байпаса Штиль EBC-090-2T-1

Типовые схемы применения шкафов внешнего байпаса серии EBC

1. Шкаф внешнего байпаса EBC для одиночного источника, ВРУ находится на ЩСН Заказчика.

В этом случае в шкафу внешнего байпаса размещаются размыкатели выхода ИБП и отдельного входа линии байпаса. Данная схема является классической, так как распределение первичного электроснабжения ИБП может осуществляться как от одного, так и двух фидеров и производится на ЩСН Заказчика в соответствии с РЭ на ИБП.

2. Шкаф внешнего байпаса EBC для параллельной системы, ВРУ находится на ЩСН Заказчика.

В этом случае в шкафу внешнего байпаса размещаются размыкатели выходов ИБП и отдельного входа линии байпаса и общий размыкатель линии гарантированного питания параллельной системы. Данная схема является классической, так как распределение первичного электроснабжения ИБП может осуществляться как от одного, так и двух фидеров и производится на ЩСН Заказчика в соответствии с РЭ на ИБП.

3. Шкаф внешнего байпаса EBC для одиночного источника, ВРУ находится в составе шкафа, питание осуществляется от одного входного фидера.

В этом случае в шкафу внешнего байпаса размещаются размыкатель выхода ИБП, а на отдельную линию байпаса и вход ИБП устанавливаются автоматические выключатели.

4. Шкаф внешнего байпаса EBC для параллельной системы, ВРУ находится в составе шкафа, питание осуществляется от одного входного фидера.

В этом случае в шкафу внешнего байпаса размещаются размыкатели выходов ИБП и общий размыкатель линии гарантированного питания, а на отдельную линию байпаса и входы ИБП устанавливаются автоматические выключатели.

5. Шкаф внешнего байпаса EBC для одиночного источника, ВРУ находится в составе шкафа, питание осуществляется от двух независимых фидеров.

В этом случае в шкафу внешнего байпаса размещается размыкатель выхода ИБП, на отдельную линию байпаса, вход и линию электронного байпаса ИБП устанавливаются автоматические выключатели.

6. Шкаф внешнего байпаса EBC для параллельной системы, ВРУ находится в составе шкафа, питание осуществляется от двух независимых фидеров.

В этом случае в шкафу внешнего байпаса размещается размыкатели выходов ИБП и общей линии гарантированного питания, на отдельную линию байпаса, входы ИБП и линии электронных байпасов ИБП устанавливаются автоматические выключатели. По согласованию с Заказчиком возможна реализация схемы с питанием выпрямителей ИБП от разных фидеров, если стоит задача снабжать нагрузку как можно дольше «чистым» синусоидальным напряжением.
