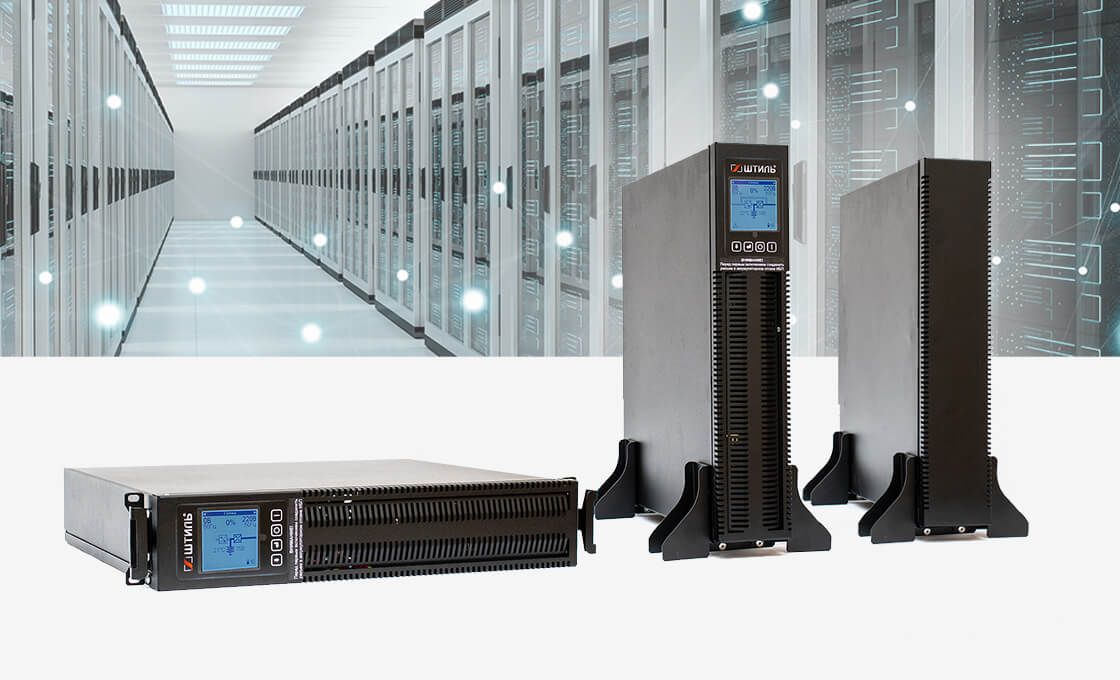

Ранее серия «STR» была представлена ИБП только со встроенными аккумуляторными батареями, за счет которых можно было обеспечить автономную работу подключённых электроприборов на непродолжительное время. Новые модели поддерживают подключение внешних аккумуляторов, для размещения которых были разработаны специальные батарейные модули серии «BMRT» универсального исполнения. Совместное применение ИБП и батарейных модулей является комплексным решением по обеспечению автономного питания ответственных электроприборов на длительное время – от 15 мин до 1,5 ч при 100% нагрузке источника питания.
Батарейные модули серии «BMRT» представлены двумя моделями: BMRT-36-18 и BMRT-72-18. Каждая их них представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями с суммарной ёмкостью 18 Ач. Модель BMRT-36-18 предназначена для совместного использования с ИБП мощностью 1 кВА, модель BMRT-72-18 – с ИБП мощностью 2 и 3 кВА. Поддерживается параллельное подключение до 4 шт. батарейных модулей.
Характеристики новых моделей ИБП серии «STR»
Основные характеристики новых моделей ИБП представлены в сравнительной таблице ниже:
| Модель |
Мощность, кВА/кВт |
Номинальное напряжение АБ, В | Ток встроенного ЗУ, А | Совместимая модель батарейного модуля | Подключение | Габаритные размеры (ВхШхГ), мм | Масса, кг |
| STR1101L | 1/0,9 | 36 | 5 | BMRT-36-18 |
вход: С14 выход: EURO розетка (1 шт.), С13 (6 шт.) |
88(2U)x491x401 (в стойку) 461х207х401 (напольный) |
7 |
|---|---|---|---|---|---|---|---|
| STR1101LD | 1/0,9 | 36 | 10 | BMRT-36-18 |
вход: С14 выход: EURO розетка (1 шт.), С13 (6 шт.)
|
88(2U)x491x401 (в стойку) 461х207х401 (напольный) |
8 |
| STR1102L | 2/1,8 | 72 | 4 | BMRT-72-18 |
вход: С20 выход: С13 (8 шт.), С19 (1 шт.)
|
88(2U)х491х445 (в стойку) 461х207х445 (напольный) |
9 |
| STR1102LD | 2/1,8 | 72 | 8 | BMRT-72-18 |
вход: С20 выход: С13 (8 шт.), С19 (1 шт.) |
88(2U)х491х595 (в стойку) 461х207х595 (напольный) |
13 |
| STR1103L | 3/2,7 | 72 | 4 | BMRT-72-18 |
вход: С20 выход: С13 (8 шт.), С19 (1 шт.) |
88(2U)х491х445 (в стойку) 461х207х445 (напольный) |
9 |
| STR1103TL | 3/2,7 | 72 | 4 | BMRT-72-18 |
вход: выводы (L, N, PE) выход: С13 (8 шт.), выводы (L, N, PE) |
88(2U)х491х445 (в стойку) 461х207х445 (напольный) |
9 |
| STR1103TLD | 3/2,7 | 72 | 8 | BMRT-72-18 |
вход: выводы (L, N, PE) выход: С13 (8 шт.), выводы (L, N, PE) |
88(2U)х491х595 (в стойку) 461х207х595 (напольный) |
13 |
Автономная работа новых моделей ИБП от внешних батарей
Время автономной работы (в минутах) при 90% нагрузке ИБП представлено в таблице ниже:
| Модель | Ёмкость внешних АБ 18 Ач | Ёмкость внешних АБ 36 Ач | Ёмкость внешних АБ 54 Ач | Ёмкость внешних АБ 72 Ач |
| STR1101L | 17 | 42 | 65 | 100 |
|---|---|---|---|---|
| STR1101LD | 17 | 42 | 65 | 100 |
| STR1102L | 17 | 42 | 65 | 100 |
| STR1102LD | 17 | 42 | 65 | 100 |
| STR1103L | 15 | 35 | 55 | 75 |
| STR1103TL | 15 | 35 | 55 | 75 |
| STR1103TLD | 15 | 35 | 55 | 75 |
Значения ёмкости внешних АБ от 36 до 72 Ач обеспечивается параллельным подключением до 4 шт. батарейных модулей BMRT-36-18 или BMRT-72-18.
Новые модели ИБП имеют 6 или 8 «компьютерных» розеток С13 (в зависимости от модели), размещенных на задней панели устройств. Данные разъемы разделены на два блока:
- блок №1, к которому подключается основная нагрузка: её питание обеспечивается до «глубокого» разряда батарей ИБП;
- блок №2, рассчитанный на неприоритетную нагрузку: питание таких электроприборов отключается, когда разряд батарей достигает установленного пользователем уровня. Это делается для того, чтобы оставшийся заряд аккумуляторов распределить на критическую нагрузку, которой требуется максимальное время автономной работы.
