ИБП постоянного тока PS1205D
- Форм-фактор настенный
- Номинальное входное переменное напряжение, В 220
- Номинальное выходное напряжение постоянного тока, В 12
- Выходной ток, А 5
- Наличие встроенных батарей нет
- Отсек для установки аккумуляторных батарей есть
- Емкость встраиваемых АБ, Ач 7, 17
- Ток заряда АБ, А не более 0,8
- Гарантийный срок, мес 24
Источник бесперебойного питания постоянного тока «Штиль» PS1205D предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 12 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 5 А. Указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS1205D недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

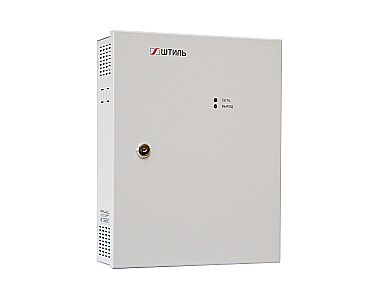

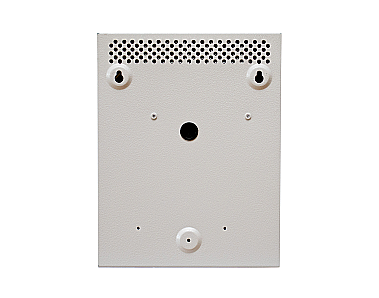

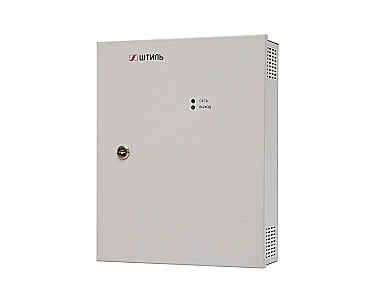

Источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторной батареи емкостью 7 или 17 Ач. Передняя панель изделия снабжена светодиодными индикаторами наличия входного и выходного напряжения. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.
Принцип работы
ИБП постоянного тока «Штиль» PS1205D построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
- широкий диапазон входного переменного напряжения – 85-264 В;
- диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
- точность стабилизации выходного постоянного напряжения – ±0,2%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- естественное охлаждение.
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 20 лет.
| Форм-фактор | настенный |
| Тип выпрямителя | импульсный |
| Страна производитель | Россия |
| Отсек для установки аккумуляторных батарей | есть |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 85-264 |
| Номинальная входная частота, Гц | 50 |
| Номинальное выходное напряжение постоянного тока, В | 12 |
| Номинальное выходное напряжение при работе от сети переменного тока, В | 13,7 |
| Точность стабилизации выходного напряжения при работе от сети переменного тока, % | ±0,2 |
| Диапазон выходного напряжения при работе от АБ, В | 10,5-13,7 |
| Среднеквадратичное значение пульсаций выходного напряжения, мВ | не более 150 |
| Выходной ток, А | 5 |
| КПД, % | 82 |
| Наличие встроенных батарей | нет |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Количество встраиваемых АБ 12В, шт. | 1 |
| Емкость встраиваемых АБ, Ач | 7, 17 |
| Ток заряда АБ, А | не более 0,8 |
| Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
| Светодиодная индикация | наличие входного и выходного напряжения |
| «Сухие» контакты | да |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 330х260х88 |
| Масса, кг | 3,2 |
| Цвет корпуса | серый |
| ИБП постоянного тока PS1205D | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
