ИБП постоянного тока PS1220G

  • Форм-фактор
    напольный
  • Номинальное входное переменное напряжение, В
    220
  • Номинальное выходное напряжение постоянного тока, В
    12
  • Выходной ток, А
    20
  • Наличие встроенных батарей
    нет
  • Отсек для установки аккумуляторных батарей
    есть
  • Емкость встраиваемых АБ, Ач
    7, 17, 26, 38
  • Ток заряда АБ, А
    не более 3
  • Гарантийный срок, мес
    24
20 480 ₽
Мало

Опции:

Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Источник бесперебойного питания постоянного тока «Штиль» PS1220G предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 12 В различных типов устройств, требовательных к качеству сети:

  • охранных и пожарных систем сигнализации;
  • оборудования для видеонаблюдения;
  • аппаратуры для контроля доступа на закрытую территорию;
  • домофонов и электрических кодовых замков;
  • коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 20 А. При выборе ИБП также необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS1220G недостаточно, обратите внимание на более мощные модели.

Конструктивное исполнение

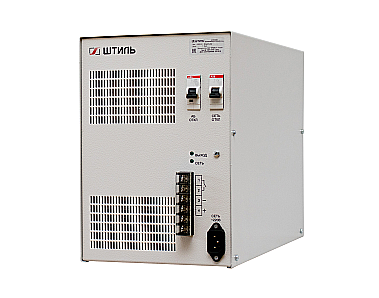

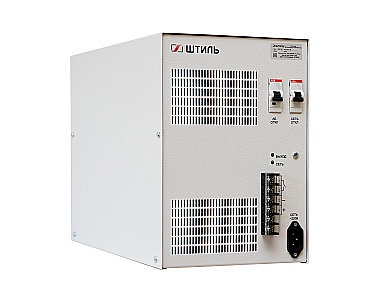

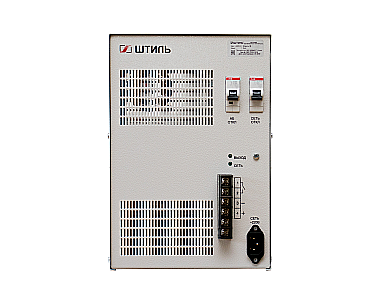

Конструктивно изделие выполнено в виде напольного/настольного модуля с отсеком для установки аккумуляторной батареи емкостью до 38 Ач. На фронтальной стороне ИБП размещены:

  • автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
  • автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
  • светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
  • светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
  • выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
  • разъем для подключения сетевого питающего напряжения.

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS1220G построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.


Отличные технические характеристики
  • широкий диапазон входного переменного напряжения – 180-264 В;
  • диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
  • точность стабилизации выходного постоянного напряжения – ±0,2%;
  • помехоподавляющие входные и выходные фильтры;
  • КПД – 82%;
  • принудительное охлаждение.
Функциональность и надежность
  • защита от перегрузки и КЗ с автовосстановлением;
  • ограничение тока заряда АБ;
  • защита от «глубокого» разряда и неправильной полярности АБ;
  • автоматический заряд/подзаряд АБ в буферном режиме;
  • «сухие» контакты;
  • срок службы – не менее 20 лет.

Общие
Форм-фактор напольный
Тип выпрямителя импульсный
Страна производитель Россия
Отсек для установки аккумуляторных батарей есть
Входные характеристики
Номинальное входное переменное напряжение, В 220
Рабочий диапазон входного переменного напряжения, В 180-264
Номинальная входная частота, Гц 50
Выходные характеристики
Номинальное выходное напряжение постоянного тока, В 12
Номинальное выходное напряжение при работе от сети переменного тока, В 13,7
Точность стабилизации выходного напряжения при работе от сети переменного тока, % ±0,2
Диапазон выходного напряжения при работе от АБ, В 10,5-13,7
Среднеквадратичное значение пульсаций выходного напряжения, мВ не более 150
Выходной ток, А 20
КПД, % 82
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Количество встраиваемых АБ 12В, шт. 1
Емкость встраиваемых АБ, Ач 7, 17, 26, 38
Ток заряда АБ, А не более 3
Функционал управления АБ защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме
Холодный старт опция
Панель управления и интерфейсы
Светодиодная индикация наличие входного и выходного напряжения
«Сухие» контакты да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -60 до +50
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 304х207х480
Масса, кг 7
Цвет корпуса серый
Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
7,2 110 50 30 20 15 12 10 8 6 5
2 168 ₽
17 360 160 100 70 50 40 32 28 24 20
5 021 ₽
26 520 240 140 100 80 60 50 40 35 30
27 161 ₽
40 900 480 280 190 140 110 90 80 70 60
58 285 ₽

Аксессуары
2 168 ₽
5 021 ₽
9 054 ₽
14 571 ₽
1 ИБП постоянного тока PS1220G 1 шт.
2 Розетка сетевая кабельная 1 шт.
3 Руководство по эксплуатации 1 шт.
