Напольный ИБП постоянного тока Штиль PS4805G-2

Описание
Преимущества
Характеристики
Комплектация
Скачать
Источник бесперебойного питания постоянного тока «Штиль» PS4805G-2 предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 48 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 5 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS4805G-2 недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

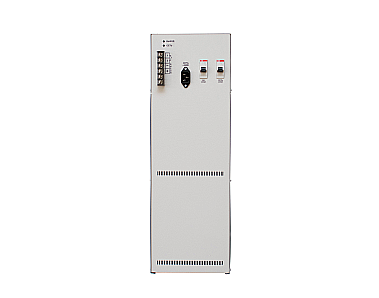

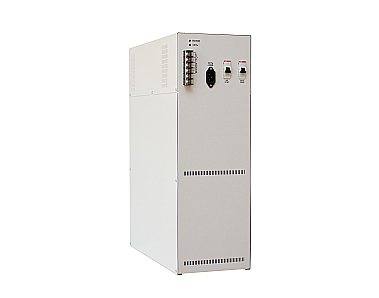

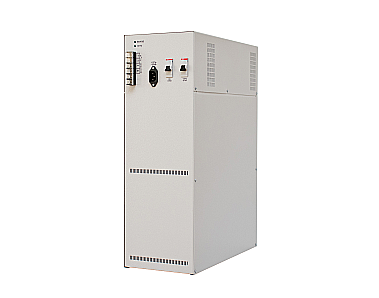

Конструктивно изделие выполнено в виде напольного модуля с отсеком для установки аккумуляторной батареи емкостью до 100 Ач. На фронтальной стороне ИБП размещены:
- автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
- автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
- выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
- разъем для подключения сетевого питающего напряжения.
Принцип работы
ИБП постоянного тока «Штиль» PS4805G-2 построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Преимущества
Свернуть
Отличные технические характеристики
широкий диапазон входного переменного напряжения – 178-264 В;
диапазон выходного напряжения при работе от АБ – 42-54,8 В;
точность стабилизации выходного постоянного напряжения – ±0,2%;
помехоподавляющие входные и выходные фильтры;
КПД – 82%;
естественное охлаждение.
Функциональность и надежность
защита от перегрузки и КЗ с автовосстановлением;
ограничение тока заряда АБ;
защита от «глубокого» разряда и неправильной полярности АБ;
автоматический заряд/подзаряд АБ в буферном режиме;
«сухие» контакты;
срок службы – не менее 20 лет.
Характеристики
Свернуть
Общие
Форм-фактор
напольный
Тип выпрямителя
импульсный
Страна производитель
Россия
Отсек для установки аккумуляторных батарей
есть
Входные характеристики
Номинальное входное переменное напряжение, В
220
Рабочий диапазон входного переменного напряжения, В
178-264
Номинальная входная частота, Гц
50
Выходные характеристики
Номинальное выходное напряжение постоянного тока, В
48
Номинальное выходное напряжение при работе от сети переменного тока, В
54,8
Точность стабилизации выходного напряжения при работе от сети переменного тока, %
±0,2
Диапазон выходного напряжения при работе от АБ, В
42-54,8
Среднеквадратичное значение пульсаций выходного напряжения, мВ
не более 200
Выходной ток, А
5
КПД, %
82
Аккумуляторные батареи (АБ)
Наличие встроенных батарей
нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Количество встраиваемых АБ 12В, шт.
17 Ач - 8 шт., 40 Ач - 4 шт.
Емкость встраиваемых АБ, Ач
17, 40
Функционал управления АБ
защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме
Панель управления и интерфейсы
Светодиодная индикация
наличие входного и выходного напряжения
«Сухие» контакты
да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Срок службы, лет
не менее 20
Наработка на отказ, ч
не менее 150000
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
579х192х445
Масса, кг
8
Цвет корпуса
серый
Преимущества
Комплектация
Свернуть
ИБП постоянного тока PS4805G-2
1 шт.
Розетка сетевая кабельная
1 шт.
Руководство по эксплуатации
1 шт.
