ИБП постоянного тока PS6010G 19"

  • Форм-фактор
    в стойку
  • Номинальное входное переменное напряжение, В
    220
  • Номинальное выходное напряжение постоянного тока, В
    60
  • Выходной ток, А
    10
  • Наличие встроенных батарей
    нет
  • Отсек для установки аккумуляторных батарей
    нет (только внешние батареи)
  • Ток заряда АБ, А
    не более 1,8
  • Масса, кг
    7
  • Гарантийный срок, мес
    24
42 750 ₽
Мало

Опции:

Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Источник бесперебойного питания постоянного тока «Штиль» PS6010G 19" предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 60 В различных типов устройств, требовательных к качеству сети:

  • охранных и пожарных систем сигнализации;
  • оборудования для видеонаблюдения;
  • аппаратуры для контроля доступа на закрытую территорию;
  • домофонов и электрических кодовых замков;
  • коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 10 А. Указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Конструктивное исполнение

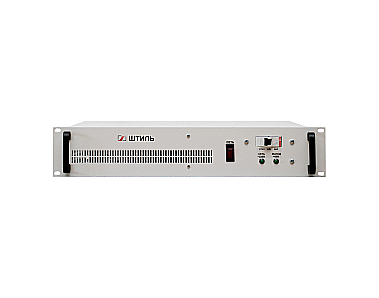

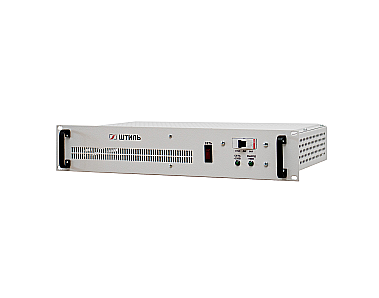

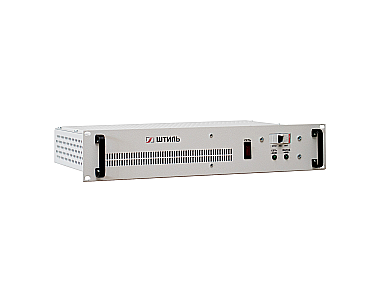

Конструктивно изделие выполнено в виде 19-дюймового модуля высотой 2U. На фронтальной стороне ИБП размещены:

  • выключатель СЕТЬ, предназначенный для отключения и включения изделия;
  • автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
  • светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
  • светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.

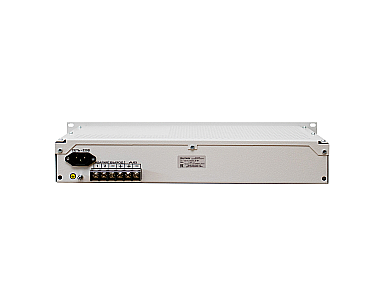

На задней панели размещены:

  • сетевая вилка для подключения сети;
  • выводы для подключения аккумуляторных батарей;
  • выводы для подключения нагрузки;
  • выводы для подключения дистанционной сигнализации аварии изделия («сухие» контакты).

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS6010G 19" построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.


Отличные технические характеристики
  • широкий диапазон входного переменного напряжения – 176-264 В;
  • диапазон выходного напряжения при работе от АБ – 52,5-68,5 В;
  • точность стабилизации выходного постоянного напряжения – ±0,22%;
  • помехоподавляющие входные и выходные фильтры;
  • КПД – 82%;
  • принудительное охлаждение.
Функциональность и надежность
  • защита от перегрузки и КЗ с автовосстановлением;
  • ограничение тока заряда АБ;
  • защита от «глубокого» разряда и неправильной полярности АБ;
  • автоматический заряд/подзаряд АБ в буферном режиме;
  • «сухие» контакты;
  • срок службы – не менее 20 лет.

Общие
Форм-фактор в стойку
Тип выпрямителя импульсный
Страна производитель Россия
Отсек для установки аккумуляторных батарей нет (только внешние батареи)
Входные характеристики
Номинальное входное переменное напряжение, В 220
Рабочий диапазон входного переменного напряжения, В 176-264
Номинальная входная частота, Гц 50
Выходные характеристики
Номинальное выходное напряжение постоянного тока, В 60
Номинальное выходное напряжение при работе от сети переменного тока, В 68,5
Точность стабилизации выходного напряжения при работе от сети переменного тока, % ±0,22
Диапазон выходного напряжения при работе от АБ, В 52,5-68,5
Среднеквадратичное значение пульсаций выходного напряжения, мВ не более 200
Выходной ток, А 10
КПД, % 82
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Ток заряда АБ, А не более 1,8
Функционал управления АБ защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме
Холодный старт опция
Панель управления и интерфейсы
Светодиодная индикация наличие входного и выходного напряжения
«Сухие» контакты да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -60 до +50
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 88х482х315
Масса, кг 7
Цвет корпуса серый
Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
7,2 280 110 70 45 35 30 25 20 15 10
23 139 ₽

Аккумуляторы
2 168 ₽
Аккумуляторные модули
1 ИБП постоянного тока PS6010G 19 1 шт.
2 Руководство по эксплуатации 1 шт.
Руководства по эксплуатации
Источники бесперебойного питания постоянного тока: PS6002G 19”, PS6005G 19”, PS6010G 19” Скачать
