Батарейный модуль BMR-96-09

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Совместимость

однофазный ИБП SR1103L, SR1103TL
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

в стойку
Емкость одной 12-вольтовой АБ, Ач

9
Суммарная емкость АБ в модуле, Ач

9
Гарантийный срок, мес

12

Все характеристики

Бесплатная доставка

41 440 ₽

Добавить в корзину

Как получить счёт или КП?

Способы получения:

Курьером:

Самовывоз:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Описание

Батарейный модуль BMR-96-09 используется совместно с однофазным ИБП «Штиль» SR1103L и SR1103TL стоечного исполнения мощностью 3 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1103L или SR1103TL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА	300	600	900	1200	1500	1800	2100	2400	2700	3000
Время автономной работы ИБП SR1103L или SR1103TL, мин	90	40	25	18	14	12	10	8	7	5

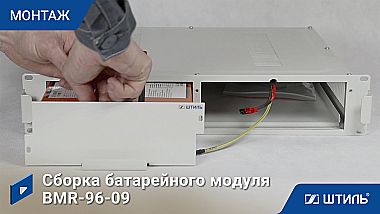

Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-96-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».

Внимание!

Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.

Характеристики

Характеристики

Общие

Совместимость	однофазный ИБП SR1103L, SR1103TL
Тип аксессуара	батарейные модули
Число фаз ИБП	1 в 1
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	в стойку
Страна производитель	Россия

Аккумуляторные батареи (АБ)

Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В	96
Количество встроенных АБ 12В, шт.	8
Емкость одной 12-вольтовой АБ, Ач	9
Суммарная емкость АБ в модуле, Ач	9
Срок службы АБ, лет	7 (в зависимости от условий эксплуатации)

Подключение

Тип разъема для подключения к ИБП

разъем TD50A

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 )
Диапазон температуры хранения, °С	от -20 до +40
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 95 (без конденсата)
Гарантийный срок, мес	12

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	89х483х400
Высота установки в стойку, U Высота корпуса источников питания, предназначенных для монтажа в стойку или телекоммуникационный шкаф, традиционно измеряется в специальных единицах – U (юнитах). 1 U равен 44,45 мм или 1,75 дюйма. Высота таких моделей ИБП всегда кратна целому числу юнитов, что необходимо для совмещения крепежные отверстий в стойке/шкафу и в корпусе источника питания. Информация о высоте ИБП в юнитах необходима для правильной инсталляции оборудования с 19-дюймовым конструктивом по всей высоте стойки/шкафа.	2
Масса, кг	32
Цвет корпуса	серый

Комплектация

1	Батарейный модуль BMR-96-09	1 шт.
2	Аккумуляторные батареи 12 В, 9 Ач	8 шт.
3	Батарейный кабель TD50A-TD50A-1-2x6	1 шт.
4	Руководство по эксплуатации	1 шт.
