Уровень загрузки ИБП, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Время автономной работы STR300SL-27 + BMRT-12-27, мин | 1200 | 660 | 400 | 280 | 210 | 160 | 130 | 110 | 95 | 80 |
Батарейный модуль BMRT-12-27
-
СовместимостьИБП STR300SL-27
-
Форм-факторнапольный/в стойку
-
Емкость одной 12-вольтовой АБ, Ач9
-
Суммарная емкость АБ в модуле, Ач27
-
Гарантийный срок, мес24

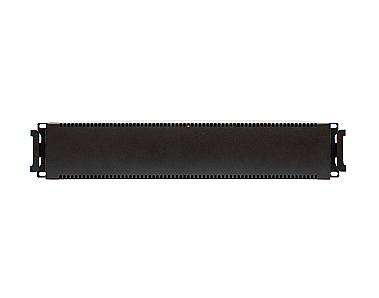

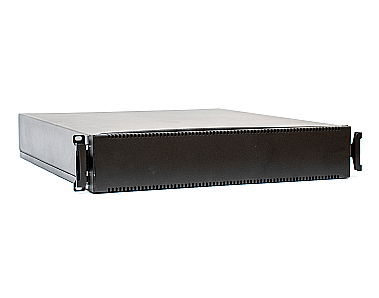

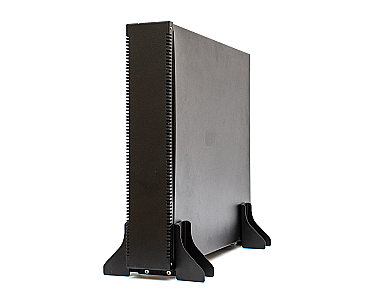

Батарейный модуль BMRT-12-27 предназначен для подключения к однофазному ИБП «Штиль» STR300SL-27 мощностью 300 ВА /225 Вт с целью увеличения его времени автономной работы. Устройство представляет собой металлический контейнер напольного/стоечного исполнения с уже предустановленным батарейным блоком BP-12-27/RT ёмкостью 27 Ач.
Установка и подключение

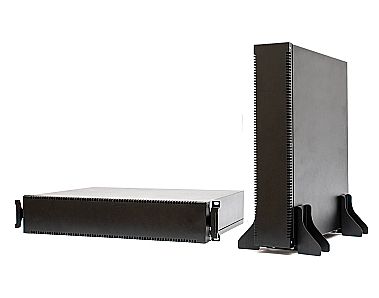

Батарейный модуль, также как и ИБП STR300SL-27, можно размещать двумя способами:

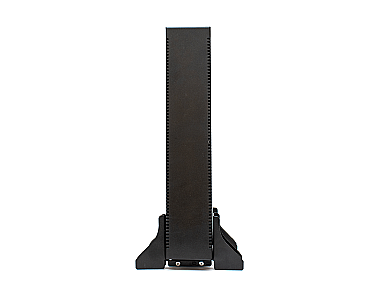

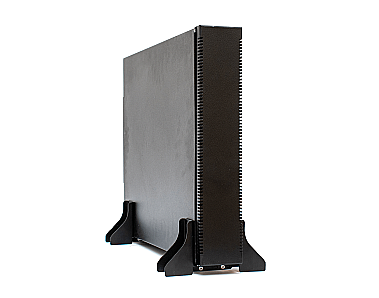

- напольно в вертикальном положении;

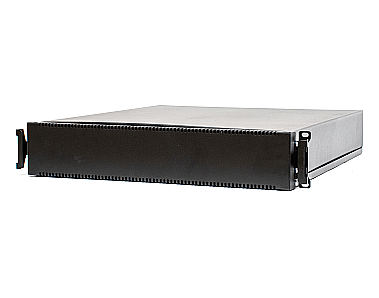

- в горизонтальном положении в стойке 19 дюймов (при размещении прибора не на полке рекомендуется дополнительно приобрести комплект для монтажа в стойку).
К ИБП STR300SL-27 можно подключить только один модуль BMRT-12-27. Для соединения с источником питания предусмотрен разъем TD50A «Андерсон».

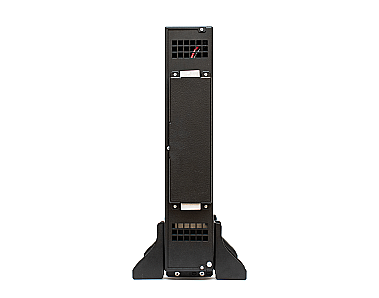

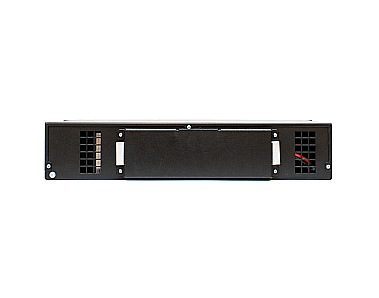

В модуле BMRT-12-27 предустановлен один выдвижной батарейный блок BP-12-27/RT. Для извлечения/установки блока без демонтажа самого модуля к нему предусмотрен фронтальный доступ. Замена батарейного блока выполняется в «горячем» режиме, т.е. без отключения ИБП и нагрузки.
Аккумуляторные батареи
Номинальное напряжение АБ в модуле составляет 12 В. В батарейном блоке BP-12-27/RT модуля BMRT-12-27 установлено три подключенных параллельно 12-вольтовых аккумулятора емкостью 9 Ач. Суммарная емкость батарей составляет 27 Ач.
Автономная работа
Ниже представлена таблица времени автономной работы, обеспечиваемого ИБП STR300SL-27 и батарейным модулем BMRT-12-27, в зависимости от уровня загрузки источника питания.
Совместимость | ИБП STR300SL-27 |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1 |
Форм-фактор | напольный/в стойку |
Страна производитель | Россия |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 12 |
Количество встроенных АБ 12В, шт. | 3 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 27 |
Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
Тип разъема для подключения к ИБП | разъем TD50A |
Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
Диапазон температуры хранения, °С | от -20 до +40 |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантийный срок, мес | 24 |
Высота установки в стойку, U | 2 |
Цвет корпуса | чёрный |
1 | Батарейный модуль BMRT-12-27 | 1 шт. шт. |
---|---|---|
2 | Батарейный блок BP-12-27/RT | 1 шт. шт. |
3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. шт. |
4 | Руководство по эксплуатации | 1 шт. шт. |
