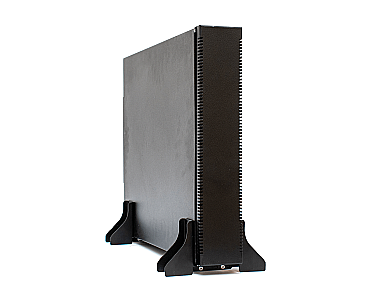

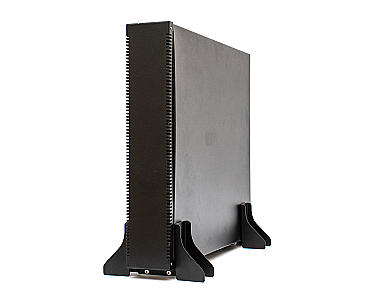

Батарейный модуль BMRT-24-18 предназначения для увеличения времени автономной работы однофазного ИБП STR500SL-18 напольного/стоечного исполнения с выходной мощностью 500 ВА /400 Вт. Устройство представляет собой компактный металлический бокс универсального (напольного/стоечного) исполнения с уже предустановленным батарейным блоком BP-24-18/RT ёмкостью 18 Ач.

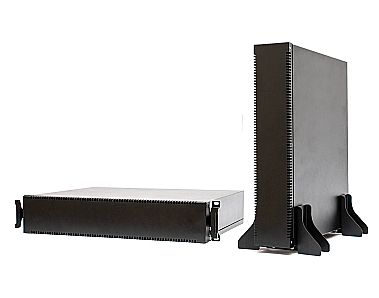

Батарейный модуль, так же как и ИБП STR500SL-18, рассчитан на два способа установки:

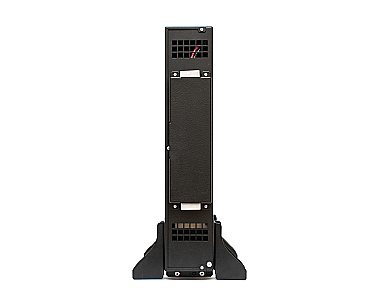

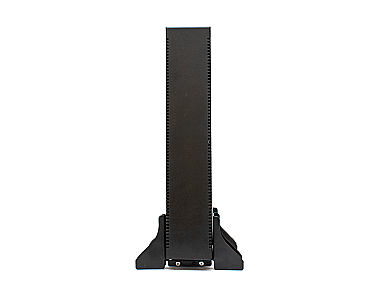

- в вертикальном положении на пол или стеллаж;

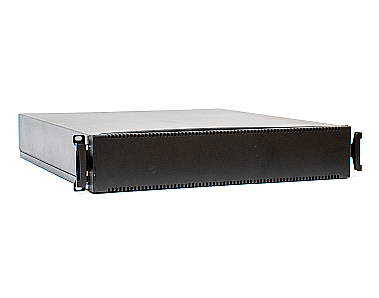

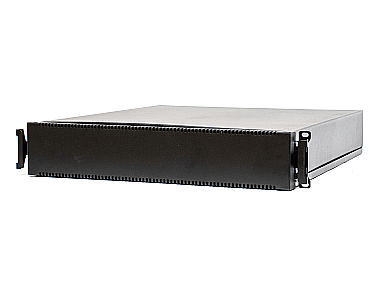

- в горизонтальном положении в 19-дюймовую стойку или телекоммуникационный шкаф (при размещении прибора не на полке рекомендуется дополнительно приобрести комплект для монтажа в стойку).

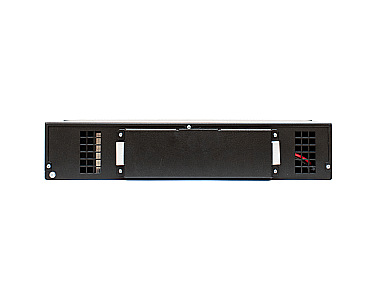

К ИБП STR500SL-18 можно одновременно подключить до 4-ёх модулей BMRT-24-18. Соединение с источником питания и другими модулями выполняется через разъем TD50A «Андерсон».

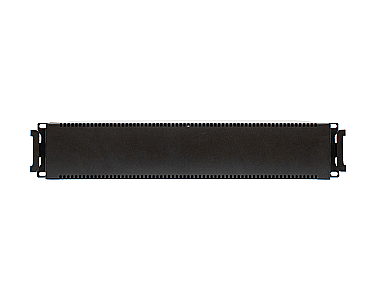

В модуле BMRT-24-18 предустановлен один выдвижной батарейный блок BP-24-18/RT. Для извлечения/установки блока без демонтажа самого модуля к нему предусмотрен фронтальный доступ. Замена батарейного блока выполняется в «горячем» режиме, т.е. без отключения ИБП и нагрузки.
Номинальное напряжение АБ в модуле составляет 24 В. В батарейном блоке BP-24-18/RT модуля BMRT-24-18 размещено четыре 12-вольтовых аккумулятора емкостью 9 Ач. Суммарная емкость батарей составляет 18 Ач.
Ниже представлена таблица времени автономной работы, обеспечиваемого ИБП STR500SL-18 и батарейным модулем BMRT-24-18, в зависимости от уровня загрузки источника питания.
Уровень загрузки ИБП, % |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
STR500SL-18 + BMRT-24-18 (1 шт.) |
730 |
340 |
220 |
130 |
110 |
80 |
70 |
58 |
45 |
38 |
STR500SL-18 + BMRT-24-18 (2 шт.) |
1300 |
660 |
400 |
260 |
210 |
165 |
155 |
105 |
90 |
75 |
STR500SL-18 + BMRT-24-18 (3 шт.) |
1700 |
850 |
550 |
380 |
310 |
250 |
210 |
170 |
140 |
125 |
STR500SL-18 + BMRT-24-18 (4 шт.) |
2000 |
1000 |
700 |
520 |
380 |
300 |
250 |
220 |
180 |
150 |
