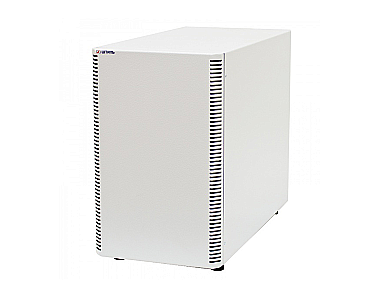

Батарейный модуль BMT-72-09 рассчитан на совместное применение с однофазным ИБП «Штиль» ST1102L и ST1102SL напольного исполнения мощностью 2 кВА. Устройство является прочным металлическим контейнером с установленными в нем аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля равны размерами модели источника бесперебойного питания, благодаря чему батарейный модуль можно компактно установить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено шесть аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1102L и ST1102SL в зависимости от мощности нагрузки.
Мощность нагрузки, ВА
|
200
|
400
|
600
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
Время автономной работы ИБП ST1102L, мин
|
120
|
45
|
25
|
20
|
15
|
12
|
10
|
8
|
7
|
5
|
Время автономной работы ИБП ST1102SL, мин |
270 |
120 |
70 |
45 |
37 |
30 |
25 |
20 |
17 |
15 |
BMT-72-09 соединяется с ИБП через разъем TD50A «Андерсон».
Внимание!
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
