Мощность нагрузки, ВА | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
Время автономной работы ИБП ST1102L, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Батарейный модуль BMT-72-27
-
Совместимостьоднофазный ИБП ST1102L
-
Форм-факторнапольный
-
Емкость одной 12-вольтовой АБ, Ач9
-
Суммарная емкость АБ в модуле, Ач27
-
Гарантийный срок, мес12

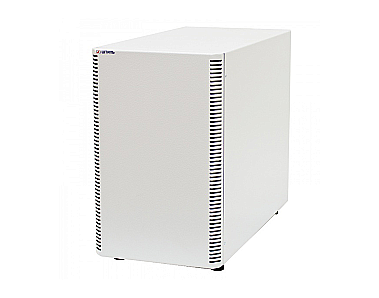

Батарейный модуль BMT-72-27 применяется совместно с однофазным ИБП «Штиль» ST1102L напольного исполнения мощностью 2 кВА. Устройство является прочным металлическим контейнером, в котором уже установлены аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Батарейный модуль и модель ИБП имеют схожие габаритные размеры, что позволяет компактно разместить модуль рядом с источником бесперебойного питания, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлены три группы из шести аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1102L в зависимости от мощности нагрузки.
Соединение с ИБП выполняется через разъем TD50A «Андерсон».
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Совместимость | однофазный ИБП ST1102L |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1 |
Форм-фактор | напольный |
Страна производитель | Россия |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 72 |
Количество встроенных АБ 12В, шт. | 18 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 27 |
Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
Тип разъема для подключения к ИБП | TD50A |
Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
Диапазон температуры хранения, °С | от -20 до +40 |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантийный срок, мес | 12 |
Габаритные размеры ВхШхГ (без упаковки), мм | 346х210х442 |
Масса, кг | 63 |
Цвет корпуса | серый |
1 | Батарейный модуль BMT-72-27 | 1 шт. |
---|---|---|
2 | Аккумуляторные батареи 12 В, 9 Ач | 18 шт. |
3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
4 | Руководство по эксплуатации | 1 шт. |
