Батарейный модуль BM-24-18

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Тип аксессуара

батарейные модули
Совместимость

однофазные ИБП SW500L и SW500SL
Мощность совместимого ИБП

0,5 кВА
Число фаз совместимого ИБП

1 в 1
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

настенный
Номинальное напряжение АБ, В

24
Емкость одной 12-вольтовой АБ, Ач

9
Суммарная емкость АБ в модуле, Ач

18
Габаритные размеры ВхШхГ (в упаковке), мм

340х390х160
Масса, кг

15
Гарантийный срок, мес

12

Все характеристики

Бесплатная доставка

26 380 ₽

Мало

Купить

Как получить счёт или КП?

Способы получения:

Важная информация для покупателей

Продукция ГК «Штиль» на маркетплейсах и у неофициальных продавцов

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

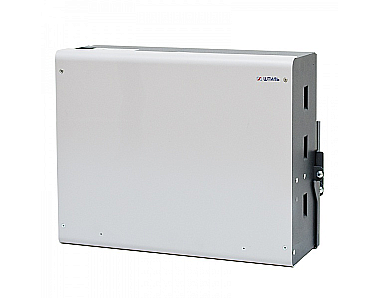

Батарейный модуль BM-24-18 предназначен для совместного применения с однофазными ИБП «Штиль» серии «SW» настенного исполнения мощностью 500 ВА – SW500L и SW500SL. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено четыре аккумуляторные батареи 12 В (две группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L и SW500SL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА	50	100	150	200	250	300	350	400	450	500
Время автономной работы ИБП SW500L, мин	360	180	90	65	50	40	33	28	25	22
Время автономной работы ИБП SW500SL, мин	550	260	190	120	85	70	53	45	40	35

Для соединения с ИБП в BM-24-18 предусмотрен разъем TD50A «Андерсон».

Внимание!

Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.

Характеристики

Общие

Совместимость	однофазные ИБП SW500L и SW500SL
Страна производитель	Россия
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	настенный
Тип аксессуара	батарейные модули
Число фаз совместимого ИБП	1 в 1

Аккумуляторные батареи (АБ)

Срок службы АБ, лет	7 (в зависимости от условий эксплуатации)
Количество встроенных АБ 12В, шт.	4
Номинальное напряжение АБ, В	24
Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Емкость одной 12-вольтовой АБ, Ач	9
Суммарная емкость АБ в модуле, Ач	18

Подключение

Тип разъема для подключения к ИБП

TD50A

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
Диапазон температуры хранения, °С	от -20 до +40
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 95 (без конденсата)
Гарантийный срок, мес	12

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	288x357x116
Габаритные размеры ВхШхГ (в упаковке), мм	340х390х160
Масса, кг	15
Цвет корпуса	серый

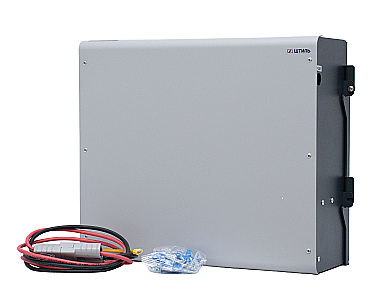

1	Батарейный модуль BM-24-18	1 шт.
2	Кронштейн для настенного крепления	1 шт.
3	Аккумуляторные батареи 12 В, 9 Ач	4 шт.
4	Батарейный кабель TD50A-TD50A-2-2x6	1 шт.
5	Руководство по эксплуатации	1 шт.
