Мощность нагрузки, ВА | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
Время автономной работы ИБП SW500L, мин | 550 | 260 | 190 | 120 | 85 | 70 | 53 | 45 | 40 | 35 |
Батарейный модуль BM-24-27
-
Совместимостьоднофазный ИБП SW500L
-
Форм-факторнастенный
-
Емкость одной 12-вольтовой АБ, Ач9
-
Суммарная емкость АБ в модуле, Ач27
-
Гарантийный срок, мес12

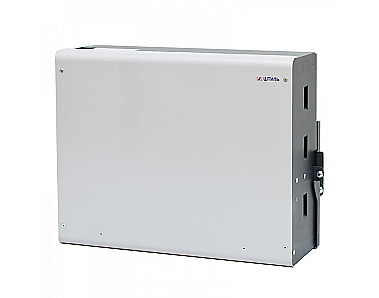

Батарейный модуль BM-24-27 используется совместно с моделями однофазных ИБП «Штиль» настенного исполнения SW500L мощностью 500 ВА. Модуль представляет собой прочный металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на необходимое время. Габариты модуля идентичны размерам источника бесперебойного питания совместимой модели, что позволяет компактно устанавливать его рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено шесть аккумуляторных батарей 12 В (три группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.
Соединение с ИБП в BM-24-27 выполняется через разъем TD50A «Андерсон».
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Мы оперативно предоставим Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Совместимость | однофазный ИБП SW500L |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1 |
Форм-фактор | настенный |
Страна производитель | Россия |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 24 |
Количество встроенных АБ 12В, шт. | 6 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 27 |
Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
Тип разъема для подключения к ИБП | TD50A |
Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
Диапазон температуры хранения, °С | от -20 до +40 |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантийный срок, мес | 12 |
Габаритные размеры ВхШхГ (без упаковки), мм | 288x357x116 |
Масса, кг | 20 |
Цвет корпуса | серый |
1 | Батарейный модуль BM-24-27 | 1 шт. |
---|---|---|
2 | Кронштейн для настенного крепления | 1 шт. |
3 | Аккумуляторные батареи 12 В, 9 Ач | 6 шт. |
4 | Батарейный кабель TD50A-TD50A-2-2x6 | 1 шт. |
5 | Руководство по эксплуатации | 1 шт. |
