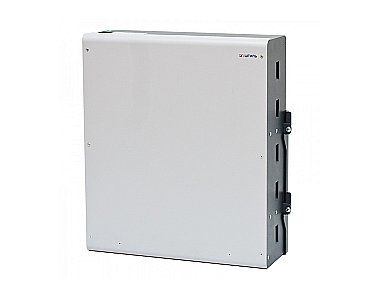

Батарейный модуль BM-36-18 применяется совместно с однофазными моделями ИБП «Штиль» SW1000L и SW1000SL настенного исполнения выходной мощностью 1000 ВА. Модуль по своей конструкции является металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на требуемое время. Габариты устройства и ИБП совместимой модели имеют схожие размеры, что позволяет компактно устанавливать модуль рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено шесть аккумуляторных батарей 12 В (две группы, по 3 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW1000L и SW1000SL в зависимости от мощности нагрузки.
Мощность нагрузки, ВА | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
Время автономной работы ИБП SW1000L, мин | 270 | 120 | 65 | 45 | 35 | 30 | 25 | 20 | 17 | 15 |
Время автономной работы ИБП SW1000SL, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Модуль соединяется с ИБП с помощью разъема TD50A «Андерсон».
Внимание! Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
