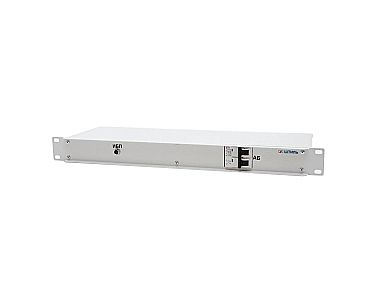

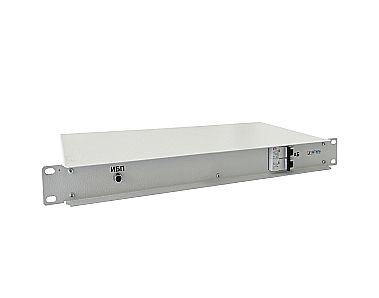

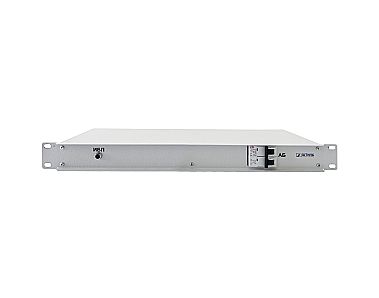

Модуль защиты батарей BPM-10-C-B используется совместно с моделями ИБП «Штиль» SR1106L, SR1110L и SR3110L (конфигурации 3:1) выходной мощностью 6 и 10 кВА. Устройство монтируется в направляющие 19" внутри телекоммуникационного шкафа и обеспечивает удобное подключение и обслуживание открытых аккумуляторных батарей, а также подключение внешнего зарядного устройства.
К аккумуляторным батареям модуль подключается через клеммные соединения (кабель заказывается отдельной позицией). В состав модуля входит автоматический выключатель АКБ – 2P C63 (DCmax=220В). Допустимо подключение дополнительной группы АБ через разъем TD50A «Андерсон» (кабель заказывается отдельной позицией).
Для подключения к ИБП предусмотрен разъем TD50A «Андерсон» (кабель входит в комплект поставки устройства).
Для подключения внешнего ЗУ также используется разъем TD50A «Андерсон» (кабель входит в комплект поставки внешнего ЗУ).
Конкретная модель модуля защиты батарей подбирается в зависимости от мощности применяемого ИБП. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
| Совместимость | однофазные ИБП SR1106L, SR1110L, SR3110L |
| Форм-фактор | в стойку |
| Число фаз совместимого ИБП | 1 в 1, 3 в 1 |
| Номинальное входное напряжение, В | =192 |
| Светодиодная индикация | наличие напряжения, 1 шт. |
| Автоматический выключатель АБ | 2P C63DCmax=220В |
| Кабель подключения дополнительной группы АБ | опция |
| Кабель подключения к ИБП | входит в комплект поставки |
| Тип разъема для подключения дополнительной группы АБ | TD50A |
| Тип разъема подключения внешнего ЗУ | TD50A |
| Кабель подключения АБ | клеммы |
| Кабель подключения внешнего ЗУ | входит в комплект поставки внешнего ЗУ |
| Тип разъема для подключения к АБ | клеммы |
| Тип разъема для подключения к ИБП | TD50A |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х200 |
| Масса, кг | 3 |
| Цвет корпуса | серый |
| 1 | Модуль защиты батарей BPM-10-C-B | 1 шт. |
|---|---|---|
| 2 | Кабель ТD50A-Т-1-2х6 | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
