Карта мониторинга IC-SNMP/MODBUS

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Тип аксессуара

карты мониторинга
Совместимость

трехфазные ИБП серий ST, SМR и SM
Число фаз совместимого ИБП

3 в 3
Поддерживаемые интерфейсы

Ethernet, RS-485
Поддерживаемые протоколы

SNMP/ NTP/ Modbus TCP/ Modbus RTU
Уведомления

trap-сообщения, e-mail
Степень защиты от пыли и влаги
Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.

IP20
Габаритные размеры ВхШхГ (в упаковке), мм

220х155х50
Масса, кг

0,1
Гарантийный срок, мес

24

Все характеристики

Бесплатная доставка

Запросить цену

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

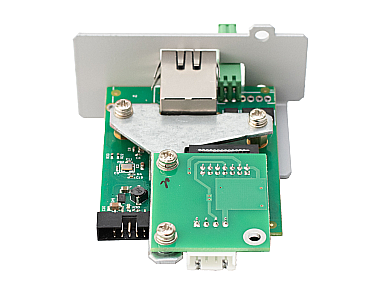

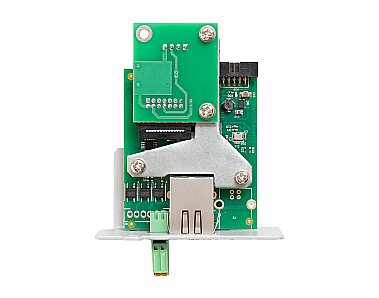

Плата расширения интерфейсов «Штиль» IC-SNMP/MODBUS предназначена для локального или удаленного мониторинга, настройки и тестирования трехфазных ИБП «Штиль» серий ST, SМR и SM.

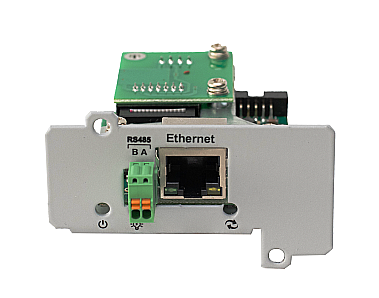

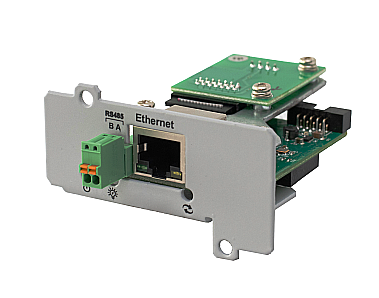

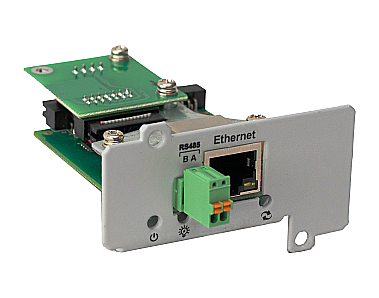

На фронтальной панели платы расширения расположены разъемы:

Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

зеленый светодиод «Питание» – показывает режим работы/состояние ИБП;
синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП и платой расширения;
кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через карту IC-SNMP/MODBUS можно выполнять при помощи специализированного ПО «ShtylDeviceManager», которое позволяет получать информацию о состоянии ИБП и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Характеристики

Общие

Совместимость	трехфазные ИБП серий ST, SМR и SM
Тип аксессуара	карты мониторинга
Число фаз совместимого ИБП	3 в 3
Поддерживаемые интерфейсы	Ethernet, RS-485
Поддерживаемые протоколы	SNMP/ NTP/ Modbus TCP/ Modbus RTU
Уведомления	trap-сообщения, e-mail
Страна производитель	Россия

Ethernet (TCP/IP-адаптер)

Тип выходного разъёма Ethernet-адаптера	RJ-45
Поддерживаемые протоколы Ethernet-адаптера	SNMP/ NTP/ Modbus TCP/ Modbus RTU

Сигнализация («сухие» контакты)

Тип выходного разъёма

разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв

RS-485

Допустимое напряжение A и B контактов, в пределах, В

от -13 до +16,5

Панель управления и интерфейсы

Светодиодная индикация	«Питание», «Связь»
Функциональные клавиши	кнопка «Сброс»

Надежность и эксплуатационные характеристики

Установка	во внутренний слот ИБП
Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	5-40
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	не более 80
Степень защиты от пыли и влаги Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность). Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.	IP20
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	40х68х81
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Масса, кг	0,1

1	Карта мониторинга IC-SNMP/MODBUS	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.
