Модуль внешнего байпаса EBM-03-RT

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Совместимость

однофазные ИБП серий «SR» и «STR»
мощностью 3 кВА
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

в стойку
Режимы работы
В онлайн ИБП «Штиль» предусмотрено несколько режимов работы.

On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне:
- 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА);
- 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА);
- 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА).
Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения.

Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП.

ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.
ИБП, сервис, обход
Гарантийный срок, мес

24

Все характеристики

Бесплатная доставка

19 120 ₽

Добавить в корзину

Как получить счёт или КП?

Способы получения:

Курьером:

Самовывоз:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Описание

Модуль внешнего байпаса EBM-03-RT используется совместно с ИБП серий «SR» и «STR» мощностью 3 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

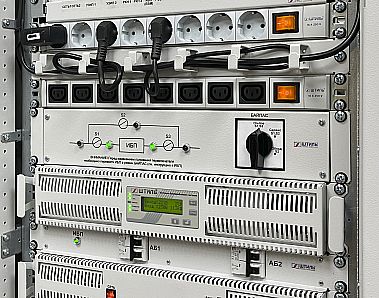

Высота EBM-03-RT составляет 2U. Прибор устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

EBM-03-RT с тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение к сети производится с помощью клеммных соединений.

Ко входу и выходу ИБП модуль подключается также через клеммные колодки.

Для подключения нагрузки предусмотрены: IEC-320-C13 (6 шт.) и клеммы (L, N, PE).

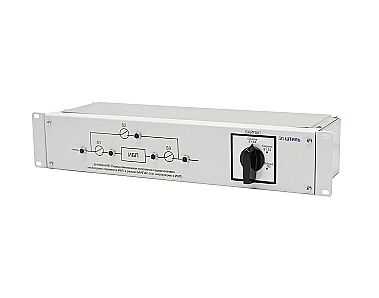

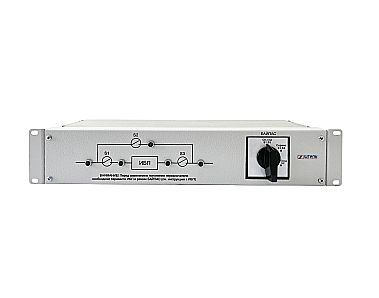

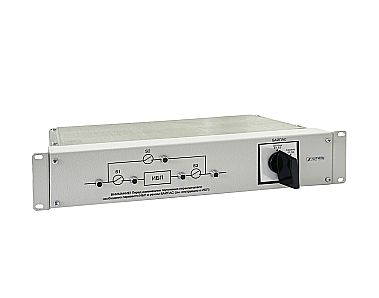

На фронтальной стороне прибора предусмотрены:

структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Характеристики

Характеристики

Общие

Совместимость	однофазные ИБП серий «SR» и «STR» мощностью 3 кВА
Тип аксессуара	модули и шкафы внешнего байпаса
Число фаз ИБП	1 в 1
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	в стойку
Режимы работы В онлайн ИБП «Штиль» предусмотрено несколько режимов работы. On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне: 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА); 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА); 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА). Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения. Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП. ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.	ИБП, сервис, обход
Переключение режимов работы	трехпозиционный многосекционный переключатель
Время переключения (в режим Обход), мс	0
Коммутация нейтрального проводника	да
Страна производитель	Россия

Входные характеристики

Тип входной сети Электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от: однофазной сети с тремя проводами (L, N, PE) и номинальным напряжением 220/230 В. Данный тип входной сети в основном встречается в квартирах, офисах и на дачных участках; трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Как правило, данный тип входной сети встречается в частных домах, коттеджах, офисах, учреждениях и на промышленных объектах. Важно отметить, что однофазные ИБП с тремя проводами (L, N, PE) могут работать и в трехфазной сети 380/400 В. В этом случае можно подключать: по одному устройству на каждую питающую фазу; одно устройство на определенную питающую фазу.	однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В	220
Номинальная входная частота, Гц	50

Панель управления и интерфейсы

Светодиодная индикация

наличие напряжения, 5 шт.

Подключение

Входная сеть	клеммы
Нагрузка (выходные разъёмы) Онлайн ИБП «Штиль» могут иметь следующие разъемы для подключения нагрузки: евророзетка – подходит для подключения любой бытовой электротехники и некоторого офисного оборудования; компьютерная розетка (IEC-320-C13) – применяется в основном для подключения компьютерной техники, серверов и оборудования ЦОД, специальной техники для майнинга. К таким разъемам можно подключить и обычную бытовую технику, но потребуются специальные переходники; клеммные колодки – используются для подключения электрооборудования или группы потребителей с суммарной потребляемой мощностью от 2,5 кВА.	IEC-320-C13 (6 шт.), клеммы (L, N, PE)
Предохранитель для розеток IEC-320-C13	10 А
Тип разъема для подключения ко входу ИБП	клеммы (L, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)
Тип разъема для подключения к выходу ИБП	клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от 0 до +50
Диапазон температуры хранения, °С	от -60 до +50
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 98 (без конденсата)
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	89x483x150
Высота установки в стойку, U Высота корпуса источников питания, предназначенных для монтажа в стойку или телекоммуникационный шкаф, традиционно измеряется в специальных единицах – U (юнитах). 1 U равен 44,45 мм или 1,75 дюйма. Высота таких моделей ИБП всегда кратна целому числу юнитов, что необходимо для совмещения крепежные отверстий в стойке/шкафу и в корпусе источника питания. Информация о высоте ИБП в юнитах необходима для правильной инсталляции оборудования с 19-дюймовым конструктивом по всей высоте стойки/шкафа.	2
Масса, кг	3

Комплектация

1	Модуль внешнего байпаса EBM-03-RT	1 шт.
2	Кабель нагрузки Т-Т-1-3x2,5	1 шт.
3	Кабель нагрузки Т-Т-1-2x2,5	1 шт.
4	Руководство по эксплуатации	1 шт.
