Модуль внешнего байпаса EBM-03-WCL-1PS

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Тип аксессуара

модули и шкафы внешнего байпаса
Совместимость

однофазные ИБП серий «ST» и «STR»
мощностью 3 кВА
Мощность совместимого ИБП

3 кВА
Число фаз совместимого ИБП

1 в 1
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

настенный
Режимы работы
В онлайн ИБП «Штиль» предусмотрено несколько режимов работы.

On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне:
- 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА);
- 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА);
- 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА).
Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения.

Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП.

ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.
ИБП, сервис, обход
Масса, кг

6
Гарантийный срок, мес

24

Все характеристики

Бесплатная доставка

44 700 ₽

Под заказ

Купить

Как получить счёт или КП?

Способы получения:

Важная информация для покупателей

Продукция ГК «Штиль» на маркетплейсах и у неофициальных продавцов

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

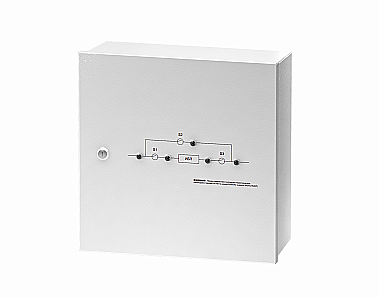

Модуль внешнего байпаса EBM-03-WСL-1PS используется совместно с однофазными ИБП серий «ST» и «STR» мощностью 3 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Прибор устанавливается на любой ровной вертикальной поверхности.

EBM-03-WСL-1PS обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Для входного подключения используются клеммы (L, N, PE). Энерговвод один. УЗИП на входе ВРУ.

Способ подключения к ИБП: розеточный.

Для выходного подключения предусмотрены автоматы 1хС16, 1хС10, 2хС6, 2хС4.

Для подключения зарядного устройства или сервисных потребителей предусмотрена розетка Schuko.

На фронтальной стороне прибора имеются:

структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Характеристики

Общие

Коммутация нейтрального проводника	да
Время переключения (в режим Обход), мс	0
Переключение режимов работы	трехпозиционный многосекционный переключатель
Совместимость	однофазные ИБП серий «ST» и «STR» мощностью 3 кВА
Страна производитель	Россия
Режимы работы В онлайн ИБП «Штиль» предусмотрено несколько режимов работы. On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне: 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА); 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА); 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА). Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения. Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП. ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.	ИБП, сервис, обход
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	настенный
Тип аксессуара	модули и шкафы внешнего байпаса
Число фаз совместимого ИБП	1 в 1

Входные характеристики

Номинальная входная частота, Гц	50
Номинальное входное напряжение, В	220
Тип входной сети Электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от: однофазной сети с тремя проводами (L, N, PE) и номинальным напряжением 220/230 В. Данный тип входной сети в основном встречается в квартирах, офисах и на дачных участках; трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Как правило, данный тип входной сети встречается в частных домах, коттеджах, офисах, учреждениях и на промышленных объектах. Важно отметить, что однофазные ИБП с тремя проводами (L, N, PE) могут работать и в трехфазной сети 380/400 В. В этом случае можно подключать: по одному устройству на каждую питающую фазу; одно устройство на определенную питающую фазу.	однофазная, трехпроводная (L, N, PE)

Панель управления и интерфейсы

Светодиодная индикация

наличие напряжения, 5 шт.

Подключение

Входная сеть

клеммы

Нагрузка (выходные разъёмы)

автоматы 1хС16, 1хС10, 2хС6, 2хС4

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 98 (без конденсата)
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	370х370х140
Масса, кг	6

1	Модуль внешнего байпаса EBM-03-WСL-1PS	1 шт.
2	Кабель нагрузки С20-С19-1,8-3x1,5	2 шт.
3	Руководство по эксплуатации	1 шт.
