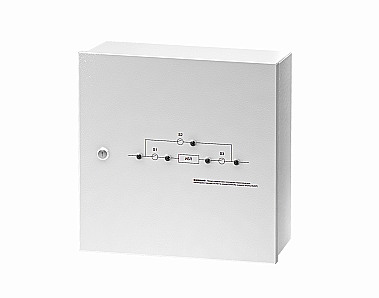

Модуль внешнего байпаса EBM-10-WTL-1PT
- Совместимость однофазные ИБП ST1106SL, ST1106L, ST1110SL, ST1110L
- Форм-фактор настенный
- Гарантийный срок, мес 24
Модуль внешнего байпаса EBM-10-WTL-1PT используется совместно с однофазными моделями ИБП ST1106L/ ST1106SL и ST1110L/ ST1110SL напольного исполнения выходной мощностью 6 и 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
Прибор устанавливается на любой ровной горизонтальной поверхности.
Режимы работы
EBM-10-WTL-1PT обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

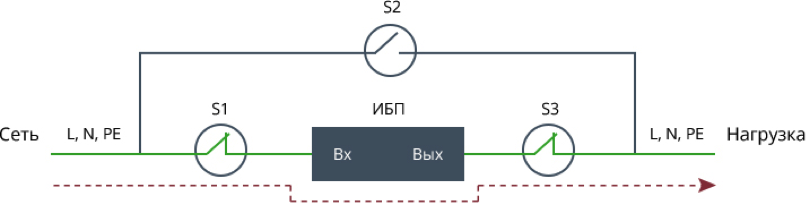

- режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

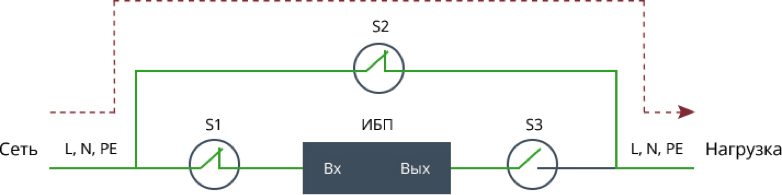

- режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

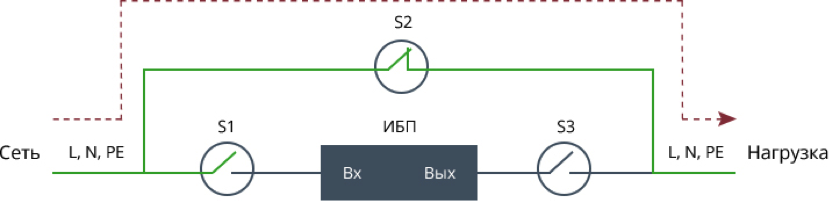

- режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Подключение
Для входного подключения используются клеммы (L, N, PE). Энерговвод один. УЗИП на входе ВРУ.
Подключение к ИБП осуществляется тоже через клеммные соединения.
Для выходного подключения предусмотрены автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.
Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.
Управление и индикация
На фронтальной стороне прибора имеются:
- структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
- ручка кулачкового переключателя для удобного переключения режимов работы прибора.
| Совместимость | однофазные ИБП ST1106SL, ST1106L, ST1110SL, ST1110L |
| Тип аксессуара | модули и шкафы внешнего байпаса |
| Число фаз ИБП | 1 в 1 |
| Форм-фактор | настенный |
| Режимы работы | ИБП, сервис, обход |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Время переключения (в режим Обход), мс | 0 |
| Коммутация нейтрального проводника | да |
| Страна производитель | Россия |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Светодиодная индикация | наличие напряжения, 5 шт. |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 |
| Диапазон рабочей температуры, °С | от 0 до +50 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 470x470x170 |
| Масса, кг | 8 |
| Модуль внешнего байпаса EBM-10-WTL-1PT | 1 шт. |
| Кабель нагрузки Т-Т-1-3x10 | 1 шт. |
| Кабель нагрузки Т-Т-1-2x10 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
