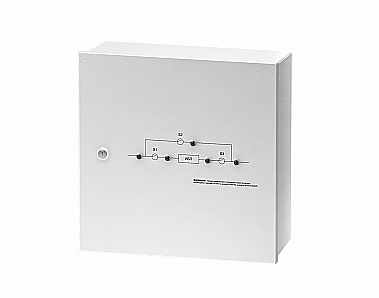

Модуль внешнего байпаса EBM-10/31-WTL-1PT

Совместимость
однофазные ИБП ST3110SL, ST3110L
Форм-фактор
настенный
Гарантийный срок, мес
24
  • Описание

  • Характеристики

  • Комплектация

  • Скачать

  • Модуль внешнего байпаса EBM-10/31-WTL-1PT используется совместно с моделями ИБП ST3110L и ST3110SL конфигурации 3:1 напольного исполнения выходной мощностью 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

    EBM-10/31-WTL-1PT предназначен для установки на любую ровную вертикальную поверхность.

    EBM-10/31-WTL-1PT разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

    Режимы работы

    EBM-10/31-WTL-1PT обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4:

    • режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут)
      EBM-10/31-WTL-1PT режим ИБП картинка

      Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.


    • режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут):
      EBM-10/31-WTL-1PT режим Сервис картинка

      Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.


    • режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты):
      EBM-10/31-WTL-1PT режим Обход картинка

      Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.


    Подключение

    Входное подключение: клеммы (L, N, PE). Энерговвод один. УЗИП на входе ВРУ.

    Подключение к ИБП осуществляется тоже через клеммные соединения.

    Выходное подключение: автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.

    Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.

    Управление и индикация

    На фронтальной стороне прибора предусмотрены:

    • структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
    • ручка кулачкового переключателя для удобного переключения режимов работы прибора.

    У EBM-10/31-WTL-1PT возможен дистанционный контроль выбранного режима работы с помощью «сухих» сигнальных контактов. Опция не входит в стандартную комплектацию и заказывается дополнительно.


  • Общие
    Совместимость
    однофазные ИБП ST3110SL, ST3110L
    Тип аксессуара
    модули и шкафы внешнего байпаса
    Число фаз ИБП
    3 в 1
    Форм-фактор
    настенный
    Режимы работы
    ИБП, сервис, обход
    Переключение режимов работы
    трехпозиционный многосекционный переключатель
    Время переключения (в режим Обход), мс
    0
    Коммутация нейтрального проводника
    да
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    трехфазная пятипроводная (L1, L2, L3, N, PE)
    Номинальное входное напряжение, В
    380/220
    Номинальная входная частота, Гц
    50
    Панель управления и интерфейсы
    Светодиодная индикация
    наличие напряжения, 5 шт.
    Подключение
    Входная сеть
    клеммы
    Нагрузка (выходные разъёмы)
    автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6
    Надежность и эксплуатационные характеристики
    Диапазон рабочей температуры, °С
    от 0 до +50
    Диапазон температуры хранения, °С
    от -60 до +50
    Относительная влажность, %
    от 0 до 98 (без конденсата)
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    470x470x170
    Масса, кг
    9
  • Модуль внешнего байпаса EBM-10/31-WTL-1PT
    1 шт.
    Кабель нагрузки Т-Т-1-6x10
    1 шт.
    Кабель нагрузки Т-Т-1-2x10
    1 шт.
    Руководство по эксплуатации
    1 шт.
  • Листовки, брошюры, каталоги
    ИБП переменного тока. Каталог, 2017 год
    Прайс-листы
    Аксессуары для однофазных ИБП. Прайс-лист, 2018 год
    Сертификаты
    Модули внешнего байпаса серии EBM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования»
