Модуль байпаса EBM-10/31-WTL-1T для ИБП Штиль

Модуль внешнего байпаса EBM-10/31-WTL-1T применяется совместно с моделями ИБП ST3110L и ST3110SL конфигурации 3:1 напольного исполнения выходной мощностью 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Модуль крепится на любой ровной вертикальной поверхности.

EBM-10/31-WTL-1T разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

EBM-10/31-WTL-1T обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4:

режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут)

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.
режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут):

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты):

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Входные подключения выполняются через клеммные соединения. Энерговвод один.

Подключение к ИБП осуществляется тоже через клеммные соединения.

Для выходных соединений предусмотрены автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.

Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.

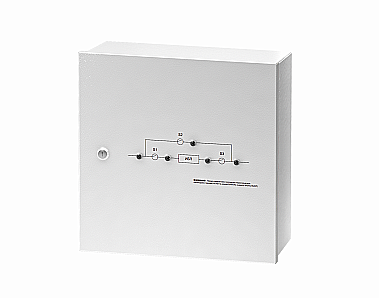

На фронтальной стороне модуля имеются:

структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Возможен дистанционный контроль выбранного режима работы с помощью «сухих» сигнальных контактов. Опция не входит в стандартную комплектацию и заказывается дополнительно.
