Модуль внешнего байпаса EBM-10/31-WTL-2T
-
Совместимостьоднофазные ИБП ST3110SL, ST3110L
-
Форм-факторнастенный
-
Режимы работыИБП, сервис, обход
-
Гарантийный срок, мес24
Модуль внешнего байпаса EBM-10/31-WTL-2T используется совместно с моделями ИБП ST3110L и ST3110SL конфигурации 3:1 напольного исполнения выходной мощностью 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
Прибор устанавливается на любой ровной горизонтальной поверхности.
EBM-10/31-WTL-2T разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.
Режимы работы
EBM-10/31-WTL-2T обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4:
- режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут)
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.
- режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
- режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Подключение
Для входного подключения используются клеммы (L, N, PE). Энерговводов два.
Подключение к ИБП осуществляется тоже через клеммные соединения.
Для выходного подключения предусмотрены автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.
Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.
Управление и индикация

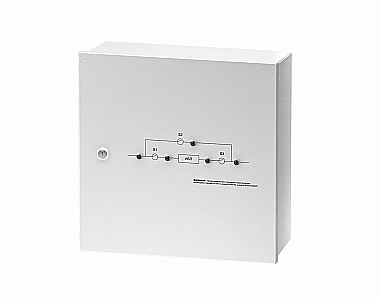

На фронтальной стороне прибора имеются:
- структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
- ручка кулачкового переключателя для удобного переключения режимов работы прибора.
| Совместимость | однофазные ИБП ST3110SL, ST3110L |
| Тип аксессуара | модули и шкафы внешнего байпаса |
| Число фаз ИБП | 3 в 1 |
| Форм-фактор | настенный |
| Режимы работы | ИБП, сервис, обход |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Время переключения (в режим Обход), мс | 0 |
| Коммутация нейтрального проводника | да |
| Страна производитель | Россия |
| Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
| Номинальное входное напряжение, В | 380/220 |
| Номинальная входная частота, Гц | 50 |
| Светодиодная индикация | наличие напряжения, 5 шт. |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 |
| Диапазон рабочей температуры, °С | от 0 до +50 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 470x470x170 |
| Масса, кг | 9 |
| 1 | Модуль внешнего байпаса EBM-10/31-WTL-2T | 1 шт. |
|---|---|---|
| 2 | Кабель нагрузки Т-Т-1-6x10 | 1 шт. |
| 3 | Кабель нагрузки Т-Т-1-2x10 | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
