Модуль распределения PDM-03-3CL-2A
-
Совместимостьоднофазные ИБП серий «SR» и «STR»
мощностью 3 кВА -
Способ установкив стойку
-
Форм-факторв стойку
-
Гарантийный срок, мес24
Модуль распределения PDM-03-3CL-2A применяется совместно с однофазным ИБП «Штиль» SR1103L выходной мощностью 3 кВА.
Прибор предназначен для распределения электроэнергии от двух источников питания (от двух разных фаз или от сети и от генератора) к однофазным нагрузкам через ИБП.

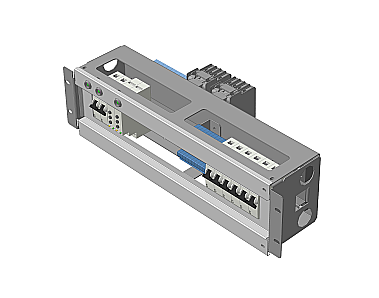

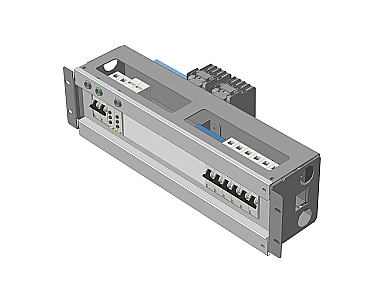

PDM-03-3CL-2A представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети/генератору устройство подключается с помощью клеммных соединений (L, N, PE).
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 6 автоматических выключателей: 1хС16, 1хС10, 2хС6, 2хС4.
PDM-03-3CL-2A подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство), АВР (автоматический ввод резерва) и РКН (реле контроля напряжения). Рекомендованный автомат на внешнем РЩ – С20, провод – 2,5 мм².
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 3 кВА |
| Тип аксессуара | модули распределения |
| Число фаз ИБП | 1 в 1 |
| Способ установки | в стойку |
| Форм-фактор | в стойку |
| Дополнительный функционал | ВРУ, АВР |
| Страна производитель | Россия |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | 1хС16, 1хС10, 2хС6, 2хС4 |
| Диапазон рабочей температуры, °С | от 0 до +50 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 133х483х210 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-03-3CL-2A | 1 шт. |
|---|---|---|
| 2 | Кабель нагрузки С20-C19-1,8-3x1,5 | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
