Модуль распределения PDM-03-3CL

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Совместимость

однофазные ИБП серий «SR» и «STR»
мощностью 3 кВА
Способ установки

в стойку
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

в стойку
Гарантийный срок, мес

24

Все характеристики

Бесплатная доставка

22 620 ₽

Добавить в корзину

Как получить счёт или КП?

Способы получения:

Курьером:

Самовывоз:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Описание

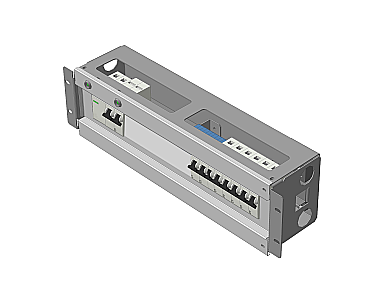

Модуль распределения PDM-03-3CL применяется совместно с однофазным ИБП «Штиль» SR1103L выходной мощностью 3 кВА. Устройство предназначено для надежного распределения электрической энергии от системы ИБП, генератора или сети электропитания между однофазными нагрузками.

PDM-03-3CL представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети устройство подключается через разъем С20. Для выходного подключения используются автоматические выключатели: 1хС16, 1хС10, 2хС6, 2хС4, 2хС2, 3хС1, 1хС0.5.

Модуль соединяется с ИБП с помощью разъема С20. Провода для подключения входят в комплект поставки устройства.

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

Характеристики

Характеристики

Общие

Совместимость	однофазные ИБП серий «SR» и «STR» мощностью 3 кВА
Тип аксессуара	модули распределения
Число фаз ИБП	1 в 1
Способ установки	в стойку
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	в стойку
Страна производитель	Россия

Входные характеристики

Тип входной сети Электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от: однофазной сети с тремя проводами (L, N, PE) и номинальным напряжением 220/230 В. Данный тип входной сети в основном встречается в квартирах, офисах и на дачных участках; трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Как правило, данный тип входной сети встречается в частных домах, коттеджах, офисах, учреждениях и на промышленных объектах. Важно отметить, что однофазные ИБП с тремя проводами (L, N, PE) могут работать и в трехфазной сети 380/400 В. В этом случае можно подключать: по одному устройству на каждую питающую фазу; одно устройство на определенную питающую фазу.	однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В	220
Номинальная входная частота, Гц	50

Подключение

Входная сеть

С20

Нагрузка (выходные разъёмы)

1хС16, 1хС10, 2хС6, 2хС4, 2хС2, 3хС1, 1хС0,5

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от 0 до +50
Диапазон температуры хранения, °С	от -60 до +50
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 98 (без конденсата)
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	133х483х150
Масса, кг	3
Цвет корпуса	серый

Комплектация

1	Модуль распределения PDM-03-3CL	1 шт.
2	Кабель нагрузки С20-C19-1,8-3x1,5	1 шт.
3	Руководство по эксплуатации	1 шт.

Скачать

Листовки, брошюры, каталоги

ИБП переменного тока. Каталог, 2017 год

Скачать

Сертификаты

Модуль распределения серии MP. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования»	Скачать
Модули распределения серии PDM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования»	Скачать
