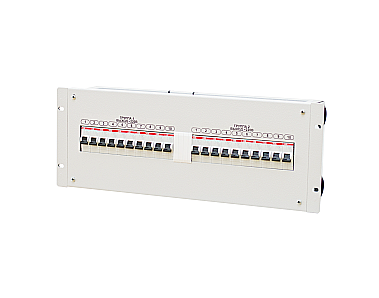

Модуль распределения PDM-10/31-4TL-1T
-
Совместимостьоднофазный ИБП SR3110L
-
Способ установкив стойку
-
Гарантийный срок, мес24
Модуль распределения PDM-10/31-4TL-1T применяется совместно с ИБП «Штиль» SR3110L конфигурации 3:1 с выходной мощностью 10 кВА. Устройство предназначено для распределения электроэнергии от системы ИБП, генератора или сети электропитания между однофазными нагрузками.
PDM-10/31-4TL-1T – это металлический контейнер высотой 4U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети устройство подключается через клеммные колодки. Для выходного подключения используются автоматические выключатели: 1хС40, 2хС20, 3хС10.
PDM-10/31-4TL-1T подключается к ИБП с помощью клемм. Провода для подключения входят в комплект поставки устройства.
Возможно подключение BCR, PDU и сервисных потребителей через клеммные соединения.
Дополнительный функционал: ВРУ. Рекомендованный автомат на внешнем РЩ – С80, провод – 16 мм².
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.
| Совместимость | однофазный ИБП SR3110L |
| Тип аксессуара | модули распределения |
| Число фаз ИБП | 3 в 1 |
| Способ установки | в стойку |
| Дополнительный функционал | ВРУ |
| Страна производитель | Россия |
| Тип входной сети | трехфазная, пятипроводная (L1, L2, L3, N, PE) |
| Номинальное входное напряжение, В | 220/380 |
| Номинальная входная частота, Гц | 50 |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | 1хС40, 2хС20, 3хС10 |
| Диапазон рабочей температуры, °С | от 0 до +50 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 178х483х210 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-10/31-4TL-1T | 1 шт. |
|---|---|---|
| 2 | Кабель Т-T-1-2х10 | 1 шт. |
| 3 | Кабель Т-T-1-5х10 | 1 шт. |
| 4 | Руководство по эксплуатаци | 1 шт. |
