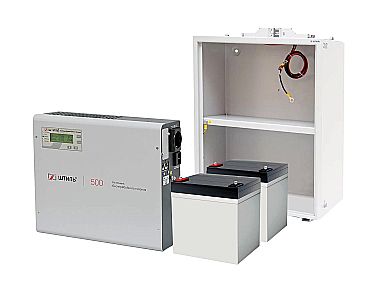

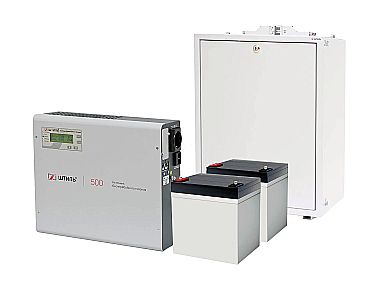

Комплект ИБП SW500L (500 ВА/400 Вт) c АБ на 1 ч 45 мин

  • Активная мощность, кВт
    0,4
  • Время автономной работы (при 80% загрузке ИБП)
    1 ч 45 мин
  • Число фаз
    1 в 1
  • Форм-фактор
    настенный
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    2,3
  • Наличие встроенных батарей
    нет
  • Номинальное напряжение АБ, В
    24
  • Емкость одной 12-вольтовой АБ, Ач
    55
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    56
  • Гарантийный срок, мес
    24
69 303 ₽
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Онлайн ИБП SW500L с аккумуляторами емкостью 55 Ач, установленными в батарейном стеллаже BS-24-1W, способен обеспечить автономную работу ответственных потребителей мощностью до 500 ВА/400 Вт в течение 2 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами нагрузки могут быть:

  • газовый котел и циркуляционный насос;
  • система водоснабжения и очистки воды;
  • телевизор и аудиоаппаратура;
  • персональный компьютер и роутер.

Кроме того, источник питания обеспечивает защиту подключенного оборудования от перепадов напряжения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности SW500L эффективно работает в связке с генератором.

ИБП SW500L с аккумуляторами 55 Ач функционирует на основе технологии двойного преобразования энергии, которая позволяет устройству:

  • стабилизировать напряжение с высокой точностью (±2%) в диапазоне (90-295 В) без перехода на аккумуляторы;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании напряжения или его выходе за вышеуказанный диапазон;
  • обеспечивать электроприборы напряжением с идеальной синусоидальной формой.

ИБП оснащен конвекционной (безвентиляторной) системой охлаждения.

Установка и подключение

ИБП устанавливается на стене с помощью специального кронштейна. Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты для установки и подключения оборудования входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже осуществляется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW500L имеет электронную защиту от:

  • короткого замыкания;
  • длительной перегрузки по выходу;
  • внутреннего перегрева.

ИБП способен автоматически восстанавливать свою работу после устранения причины «ухода» в защиту.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Кроме того, источник питания оснащен аварийной защитой от неполадок в работе. Во время её срабатывания нагрузка обесточивается или безразрывно переводится на сеть через встроенный байпас.

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Сеть» – состояние входной сети;
  • «Байпас» – электронный байпас/ЭКО-режим;
  • «Инвертор» – работа от инвертора;
  • «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

  • на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В ИБП можно устанавливать плату, позволяющую отслеживать работу устройства удаленно по локальной сети или через интернет. В ассортименте представлено три модели таких плат со следующими интерфейсами:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг работы источника питания выполняется через веб-браузер или программу Shtyl Device Manager. Обратите внимание на то, что плата расширения приобретается отдельно.

Как купить?

Купить комплект ИБП SW500L с аккумуляторами емкостью 55 Ач, установленными в батарейном стеллаже BS-24-1W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Все оборудование производителя «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Функциональность
  • плавный пуск;
  • резервное питание в течение 2 ч (при 80% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности дистанционного мониторинга и управления;
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • система конвекционного (безвентиляторного) охлаждения.

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,4
Число фаз 1 в 1
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 3,6
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 2,3
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 96
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 5
Количество внешних АБ 12В, шт. 2
Емкость одной 12-вольтовой АБ, Ач 55
Емкость внешних АБ, Ач 55
Время автономной работы (при 80% загрузке ИБП) 1 ч 45 мин
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет 10-12
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Тип разъема для подключения к ИБП TD50A
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения конвекционное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 287х357х112 (без кронштейна для крепления)
287х357х116 (с кронштейном для крепления)
Габаритные размеры стеллажа ВхШхГ, мм 602х436х224
Масса, кг 56
Цвет корпуса серый
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от АБ 55 Ач), мин 1300 660 400 260 210 165 155 105 90 75

Карты мониторинга
15 750 ₽
21 230 ₽
1 310 ₽
1 Онлайн ИБП SW500L (500 ВА / 400 Вт) 1 шт.
2 Батарейный стеллаж BS-24-1W 1 шт.
3 Аккумулятор Delta DTM 1255 L (12 В 55 Ач) 2 шт.
4 Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
5 Батарейный кабель TD50А-T-2-2х6, длина 2 м 1 шт.
6 Комплект для настенного крепления 1 шт.
7 Руководство по эксплуатации 1 шт.
8 Упаковка 1 шт.
9 Гарантийный талон 1 шт.
Листовки, брошюры, каталоги
Однофазные ИБП переменного тока. Брошюра, 2023 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год Скачать
Стабилизаторы и ИБП для систем отопления. Брошюра, 2019 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год Скачать
Руководства по эксплуатации
Источники бесперебойного питания: SW300L, SW300SL, SW500L, SW500SL, SW1000L, SW1000SL Скачать
Сертификаты
Источники бесперебойного питания серии SW. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Сертификат соответствия системы менеджмента качества применительно к проектированию, сборке, производству и обслуживанию ИБП переменного тока и инверторных стабилизаторов напряжения с торговой маркой «Штиль» требованиям ГОСТ Р ИСО 9001-2015 Скачать
Программное обеспечение
Shut Down Manager. ПО для мониторинга и управления ИБП Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Отзывы о комплекте ИБП SW500L (500 ВА/400 Вт) c АБ на 1 ч 45 мин
Отзывы не найдены
Доставка по Москве
Срок курьерской доставки ИБП SW500L (500 ВА/400 Вт) c АБ на 1 ч 45 мин до адреса в Москве составляет обычно 2 рабочих дня. Точная стоимость и сроки курьерской доставки будут указаны на странице оформления заказа после выбора населенного пункта.
Самовывоз из пунктов выдачи в Москве
