Онлайн ИБП SW500L (500 ВА / 400 Вт)

  • Активная мощность, кВт
    0,4
  • Число фаз
    1 в 1
  • Форм-фактор
    настенный
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240, шаг 10
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    2,3
  • Наличие встроенных батарей
    нет
  • Номинальное напряжение АБ, В
    24
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    390х360х160
  • Масса, кг
    5
  • Гарантийный срок, мес
    24
24 790 ₽
В наличии
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Онлайн ИБП SW500L обеспечивает бесперебойную работу и защиту от нестабильного сетевого напряжения однофазных электроприборов мощностью 500 ВА /400 Вт, например:

  • газовых котлов и другого нагревательного оборудования;
  • циркуляционных насосов;
  • систем водоснабжения и очистки воды;
  • сетей охранной сигнализации и видеонаблюдения;
  • аудио- и видеотехники;
  • ПК и периферийного оборудования;
  • бытовых приборов небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками.

SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей);
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением.

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

Установка и подключение

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью разъема С14.

Автономная работа

Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах (Таблица времени автономной работы).

В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Сеть» – состояние входной сети;
  • «Байпас» – электронный байпас/ЭКО-режим;
  • «Инвертор» – работа от инвертора;
  • «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость АБ).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Защита

SW500L оснащен электронной системой защиты от:

  • перегрузок по выходу;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины срабатывания электронной защиты происходит автоматический перезапуск ИБП.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают:

  • нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц;
  • сеть от помех в диапазоне 150 кГц - 30 МГц.

Также в устройстве присутствует аварийная защита от любой неисправности. При ее срабатывании происходит отключение нагрузки или её перевод на питание от сети через встроенный байпас.

Как купить?

Купить источник питания SW500L, внешние аккумуляторные батареи и другие дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.



Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,4
Число фаз 1 в 1
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 3,6
Максимальный ток байпаса, А 5
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 2,3
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 96
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 5
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши «Вкл», «Откл», «Вверх», «Ввод»
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
«Сухие» контакты опция (требуется установка карты мониторинга)
Датчик температуры опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения конвекционное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 287х357х112 (без кронштейна для крепления)
287х357х116 (с кронштейном для крепления)
Габаритные размеры ВхШхГ (в упаковке), мм 390х360х160
Масса, кг 5
Цвет корпуса серый
Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Габариты
(ВхШхГ),мм
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
18 297x357x116 360 180 90 65 50 40 33 28 25 22 26 380 ₽ В корзину
27 297x357x116 550 260 190 120 85 70 53 45 40 35 29 640 ₽ В корзину
33 602х436х224 730 340 220 130 110 80 70 58 45 38 33 607 ₽ В корзину
55 602х436х224 1300 660 400 260 210 165 155 105 90 75 49 344 ₽ В корзину
75 602х436х224 1700 850 550 380 310 250 210 170 140 125 58 791 ₽ В корзину
100 602х436х224 2100 1200 800 580 440 340 260 240 200 160 69 070 ₽ В корзину
120 637х630х324 2700 1300 1000 750 600 460 360 300 250 200 85 010 ₽ В корзину
150 637х630х324 3400 1600 1200 900 720 600 490 400 320 290 104 960 ₽ В корзину

Аккумуляторы
29 070 ₽
34 390 ₽
44 365 ₽
11 338 ₽
19 207 ₽
23 931 ₽
Настенные батарейные модули
26 380 ₽
29 640 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
1 310 ₽
Батарейные стеллажи
10 930 ₽
16 230 ₽
Батарейные кабели
1 705 ₽
2 020 ₽
2 335 ₽
1 050 ₽
1 365 ₽
1 680 ₽
1 995 ₽
1 ИБП переменного тока SW500L 1 шт.
2 Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
3 Батарейный кабель TD50А-T-2-2х4, длина 2 м 1 шт.
4 Комплект для настенного крепления 1 шт.
5 Руководство по эксплуатации 1 шт.
6 Упаковка 1 шт.
7 Гарантийный талон 1 шт.
Листовки, брошюры, каталоги
Однофазные ИБП переменного тока. Брошюра, 2023 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год Скачать
Стабилизаторы и ИБП для систем отопления. Брошюра, 2019 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год Скачать
Презентации
Однофазные ИБП. Презентация, 2022 год Скачать
Руководства по эксплуатации
Источники бесперебойного питания: SW300L, SW300SL, SW500L, SW500SL, SW1000L, SW1000SL Скачать
3D-модели
Однофазные источники бесперебойного питания SW500SL и SW500L Скачать
Сертификаты
Источники бесперебойного питания серии SW, ST, STR 0,3-1 кВА. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Сертификат соответствия системы менеджмента качества применительно к проектированию, сборке, производству и обслуживанию ИБП переменного тока и инверторных стабилизаторов напряжения с торговой маркой «Штиль» требованиям ГОСТ Р ИСО 9001-2015 Скачать
Программное обеспечение
Shut Down Manager. ПО для мониторинга и управления ИБП Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Прайс-листы
Однофазные ИБП. Прайс-лист, 2024 год Скачать
Отзывы о Онлайн ИБП SW500L (500 ВА / 400 Вт)
5/5 4 отзывa
Цена/качество
Надежность
Компактность

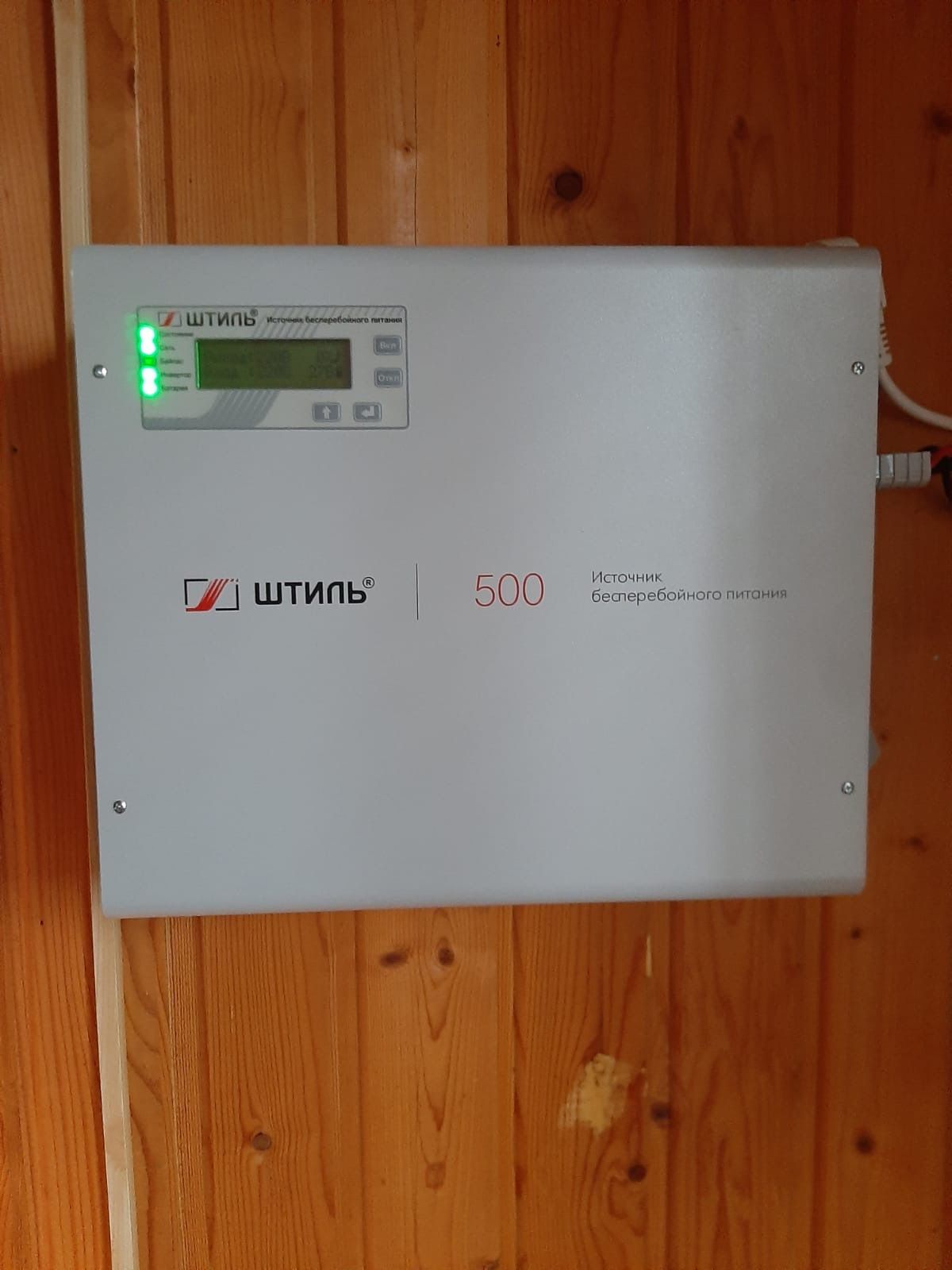

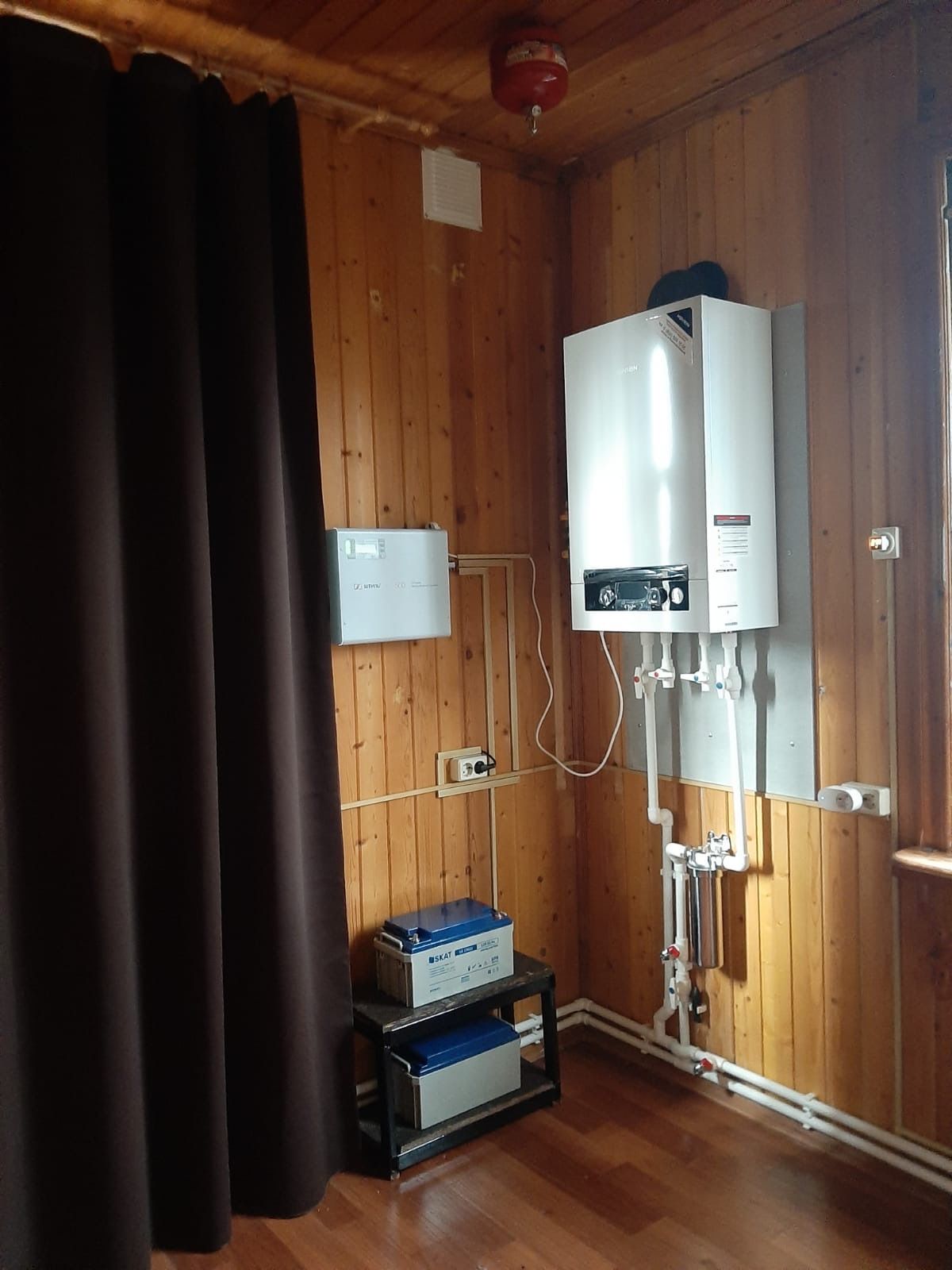

Фотографии и видео пользователей
Игорь
13 мая 2024
5/5
Цена/качество
Надежность
Компактность
Сфера использования
Котел
Опыт использования
Месяц
Товар куплен у нас
Достоинства
Простота и надежность, бесшумная работа
Недостатки
Нет
Комментарии
Это уже второй прибор от компании Штиль. Стабилизатор IS3500 работает исправно второй год. Провел газ и для стабильной работы газового оборудования потребовался ИБП. Приобрел батарейный стеллаж BS-24-1W для работы совместно с однофазным настенным ИБП «Штиль» SW500L. Пока всем доволен, работает без АКБ. Ближе к отопительному сезону куплю АКБ и добавлю отзыв.
Святослав
20 октября 2023
5/5
Цена/качество
Надежность
Компактность
Сфера использования
Котел
Опыт использования
Месяц
Товар куплен у нас
Достоинства
Быстрый переход в резерв без отключения устройств.
Недостатки
Не поддерживает Литий-железо-фосфат (LiFePO4). Аккумуляторы
Комментарии
Приобрели пару недель назад данный ИБП. Покупал для газового котла и магистральных насосов, так как периодически в деревне были неполадки на электросетях. Могут отключать на сутки. Планирую купить мощные АКБ. Качество 100%, рекомендую к покупке.
Евгений
11 августа 2022
5/5
Цена/качество
Надежность
Компактность
Сфера использования
Компьютер
Опыт использования
Месяц
Товар куплен у нас
Достоинства
Компактный, бесшумный
Недостатки
Долгое изготовление батарейных блоков
Комментарии
Приобрел вместе с батарейным шкафом, платой Ethernet для мониторинга, аккумуляторы купил сам, поскольку менеджер предупредил, что аккумуляторы нужной мне емкости будут поставляться около месяца. Оперативно согласовали модель и емкость. Товар приехал отлично упакованным, после вскрытия упаковки рассмотрел что купил. Внешний осмотр самого ИБП и шкафа оставили самое положительное впечатление. Аккуратно собран, качественно окрашен, внутри ничего не гремит и не болтается. Аккумуляторный шкаф укомплектован полкой и крепежом, имеется автомат аварийного отключения. Инструкция отпечатана на хорошей бумаге, запакована в маленький файлик. Плата для контроля установилась на место и заработала. Т.е. первое впечатление заложило некий кредит доверия к изделию - люди любят то, что делают и стараются сделать это хорошо. Появилась уверенность, что когда он будет нужен, он придёт на помощь. После включения потестировал, откалибровал и набираю этот текст на компьютере, который питает этот ИБП. Маленькая ложка дёгтя - инструкция, и я соглашусь с другими отзывами, немного запутанная. Автор пытался подробно рассказать как устройство работает (что хорошо), но получилось это как-то не очень. И второе - установка программы для мониторинга. В книжке написано одно, на сайте другое, а ставится она ни по книжке и ни по сайту, а третьим способом. Но проблем это не доставило - запустилась и работает. Спасибо, я доволен покупкой!
Иван Н
4 декабря 2021
5/5
Цена/качество
Надежность
Компактность
Сфера использования
Системы безопасности
Опыт использования
Месяц
Товар куплен у нас
Достоинства
1) Бесшумная работа. 2) Возможность подключения внешних аккумуляторных батарей и подбор таким образом нужного времени автономной работы системы. 3) Правильная синусоида на выходе. 4) Очень маленький коэффициент погрешности. 5) Высокий КПД.
Недостатки
Нет встроенной сетевой карты для удаленного контроля состояния ИБП (надо докупать отдельно).
Комментарии
В целом лучше решение для организации ИБП в домашних условиях.
Доставка по Москве
Срок курьерской доставки ИБП SW500L до адреса в Москве составляет обычно 2 рабочих дня. Точная стоимость и сроки курьерской доставки будут указаны на странице оформления заказа после выбора населенного пункта.
Самовывоз из пунктов выдачи в Москве

Похожие товары

29 550 ₽
Новинка
34 570 ₽
Новинка
39 800 ₽
