Комплект ИБП SW300L (300 ВА/225 Вт) c АБ на 6,5 ч

  • Активная мощность, кВт
    0,225
  • Время автономной работы (при 80% загрузке ИБП)
    6,5 ч
  • Число фаз
    1 в 1
  • Форм-фактор
    настенный
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    230
  • Диапазон настройки выходного напряжения, В
    210-240, шаг 5 (требуется карта мониторинга)
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    1,2
  • Наличие встроенных батарей
    нет
  • Номинальное напряжение АБ, В
    12
  • Емкость одной 12-вольтовой АБ, Ач
    150
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    69
  • Гарантийный срок, мес
    24
68 726 ₽
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

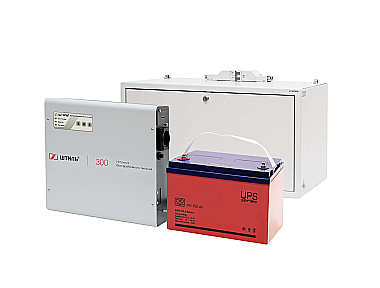

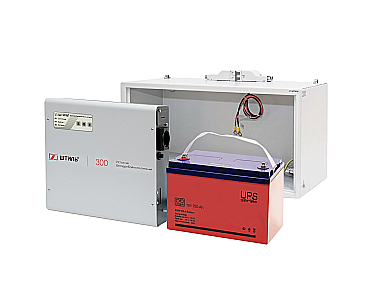

Онлайн ИБП SW300L с внешним аккумулятором 150 Ач, размещенным в батарейном стеллаже BS-12-2W, обеспечит бесперебойное питание более 6,5 ч (при 80% загрузке) электропотребителей мощностью 300 ВА/225 Вт, например:

  • газового котла и циркуляционного насоса;
  • персонального компьютера;
  • системы очистки воды;
  • аудиосистемы;
  • телевизора и другой маломощной бытовой нагрузки.

Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

Помимо резервного электроснабжения ИБП способен защитить нагрузку от перепадов напряжения и электрических помех. В нем усовершенствован алгоритм работы корректора коэффициента мощности, что позволяет устройству полноценно работать в связке с генераторами.

Работа ИБП SW300L основана на технологии двойного преобразования электроэнергии, что позволяет устройству:

  • выполнять стабилизацию напряжения в расширенном диапазоне (90-295 В) с высокой точностью (±2%) и без перехода в автономный режим;
  • моментально переводить питание нагрузки на АБ при выходе сетевых параметров из допустимого диапазона;
  • обеспечивать потребителей напряжением с идеальным синусом.

Источник питания оснащен конвенционной системой охлаждения, полностью бесшумной при работе.

Установка и подключение

SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

Панель управления

Контроль работы ИБП осуществляется с помощью светодиодных индикаторов, размещенных на фронтальной панели:

  • «Состояние» – возникновение аварий;
  • «Байпас» – работа через цепь байпаса/ЭКО-режим;
  • «Батарея» – состояние батарей.

Оценка состояния всех трех индикаторов позволяет определить режим работы устройства.

Функциональная клавиша «Смена режима» позволяют выбрать режим работы ИБП: онлайн, байпас или ECO. Также с ее помощью (при 3-секундном удержании) можно выполнить тест работы АБ – 10-секундное принудительное питании нагрузки от батарей.

Заряд батарей

Заряд подключаемого аккумулятора с ёмкостью 150 Ач осуществляется встроенным в ИБП ЗУ с током 6 А.

В SW300L применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Защита

SW300L имеет электронную защиту от:

  • короткого замыкания;
  • длительной перегрузки по выходу;
  • внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины срабатывания электронной защиты.

Кроме того, устройство обладает:

  • защитой от импульсных перенапряжений и сетевых помех;
  • аварийной защитой от неполадок в работе (при её включении устройство либо отключает нагрузку, либо бесперебойно переводит её питание на сеть через байпас).

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Батарейный стеллаж BS-12-2W оснащен встроенным автоматом 2Р С32 для защиты аккумуляторных батарей.

Средства мониторинга

В SW300L можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых моделей карт мониторинга со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протокол Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты;
  • датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров источника питания (например, настройка его выходного напряжения) выполняется только с помощью программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Карты не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить комплект ИБП SW300L с аккумулятором 150 Ач, размещенным в батарейном стеллаже BS-12-2W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Все решения бренда «Штиль» по автономному электропитанию нагрузки характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • бесшумная работа.
Функциональность
  • плавный пуск;
  • резервное питание до 6,5 часов (при 80% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • система конвекционного (безвентиляторного) охлаждения.

Общие
Полная мощность, кВА 0,3
Активная мощность, кВт 0,225
Число фаз 1 в 1
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 230
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +10)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -15)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 1,9
Максимальный ток байпаса, А 4,5
Потребляемая мощность в режиме холостого хода, Вт 16
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 230
Диапазон настройки выходного напряжения, В 210-240, шаг 5 (требуется карта мониторинга)
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,75
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 1,2
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 91
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 82
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 12
Номинальный ток заряда встроенного ЗУ, А 6
Количество внешних АБ 12В, шт. 1
Емкость одной 12-вольтовой АБ, Ач 150
Время автономной работы (при 80% загрузке ИБП) 6,5 ч
Функционал управления АБ защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ
Холодный старт да
Срок службы АБ, лет 10-12 (в зависимости от условий эксплуатации)
Защита АБ встроенный автомат 2Р С32
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
Светодиодная индикация состояние, байпас, батарея
Функциональные клавиши «Вкл», «Откл», «Смена режима»
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
«Сухие» контакты опция (требуется установка карты мониторинга)
Датчик температуры опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Тип разъема для подключения к ИБП TD50A
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения конвекционное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 283х285х93
Габаритные размеры стеллажа ВхШхГ, мм 382х630х324
Масса, кг 69
Цвет корпуса серый
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от АБ 150 Ач), мин 3400 1600 1100 900 720 600 480 400 330 280

Карты мониторинга
15 750 ₽
21 230 ₽
1 310 ₽
1 Онлайн ИБП SW300L (300 ВА / 225 Вт) 1 шт.
2 Аккумулятор Delta DTM 12150 L (12 В 150 Ач) 1 шт.
3 Батарейный стеллаж BS-12-2W 1 шт.
4 Комплект для настенного монтажа 1 шт.
5 Руководство по эксплуатации 1 шт.
6 Гарантийный талон 1 шт.
7 Упаковка 1 шт.
