Аккумуляторный модуль АМ3-36-12-2 (АТ1)
-
Совместимостьоднофазные ИБП SR1101L (AT1), SR1101SL (AT1)
-
Форм-факторв стойку
-
Номинальное напряжение АБ, В12
-
Емкость одной 12-вольтовой АБ, Ач12
-
Суммарная емкость АБ в модуле, Ач24
-
Масса, кг38
-
Гарантийный срок, мес36

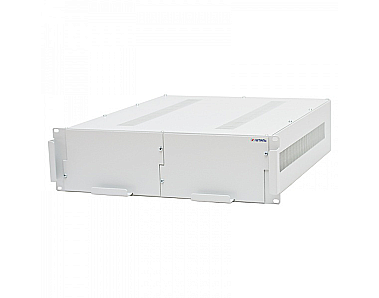

Аккумуляторный модуль АМ3-36-12-2 (АТ1) используется совместно с ИБП SR1101L (AT1) и SR1101SL (AT1) стоечного исполнения мощностью 1 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено две группы из трех аккумуляторных батарей 12 В емкостью по 12 Ач. Суммарная емкость батарей в модуле составляет 24 Ач.
АМ3-36-12-2 (АТ1) оснащен необходимым функционалом по контролю работы встроенных батарей:
- мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
- тестом ёмкости;
- защитой от глубокого разряда (LVD);
- термокомпенсацией заряда.
АМ3-36-12-2 (АТ1) имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. Изделие подключается с ИБП с помощью разъема TD50A «Андерсон».
Внимание!
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Общие
| Совместимость | однофазные ИБП SR1101L (AT1), SR1101SL (AT1) |
| Страна производитель | Россия |
| Форм-фактор | в стойку |
Аккумуляторные батареи (АБ)
| Функционал управления АБ | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по «средней» точке (опция) |
| Количество встроенных АБ 12В, шт. | 6 |
| Номинальное напряжение АБ, В | 12 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 12 |
| Суммарная емкость АБ в модуле, Ач | 24 |
Подключение
| Тип разъема для подключения к ИБП | разъем TD50A |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -15 до +40 (с обязательным подзарядом каждые 3 месяца) |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Срок службы, лет | 7 (в зависимости от условий эксплуатации) |
| Гарантийный срок, мес | 36 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 133х483х420 |
| Высота установки в стойку, U | 3 |
| Масса, кг | 38 |
| Цвет корпуса | серый |
| 1 | Аккумуляторный модуль АМ3-36-12-2 (АТ1) | 1 шт. |
|---|---|---|
| 2 | Аккумуляторные батареи, 12 В | 6 шт. |
| 3 | Внешний кабель для параллельного соединения АМ и/или подключения к ИБП | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
Руководства по эксплуатации
| Аккумуляторный модуль АМ3-36-12-2 (АТ1) | Скачать |
Сертификаты
| Аккумуляторные модули АМН и АМ. Выписка из декларации о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования» | Скачать |
| Аккумуляторные модули АМН и АМ. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования» | Скачать |
