  • Совместимость
    однофазный ИБП SR1102L (AT1)
  • Форм-фактор
    в стойку
  • Емкость одной 12-вольтовой АБ, Ач
    12
  • Суммарная емкость АБ в модуле, Ач
    12
  • Масса, кг
    40
  • Гарантийный срок, мес
    36
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

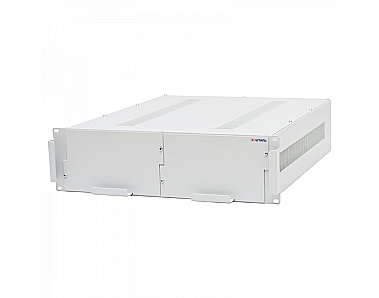

Аккумуляторный модуль АМ3-72-12-1(АТ1) используется совместно с ИБП SR1102L (AT1) стоечного исполнения мощностью 2 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлена одна группа из шести аккумуляторных батарей 12 В емкостью по 12 Ач. Суммарная емкость батарей в модуле составляет 12 Ач.

АМ3-72-12-1(АТ1) оснащен необходимым функционалом по контролю работы встроенных батарей:

  • мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
  • тестом ёмкости;
  • защитой от глубокого разряда (LVD);
  • термокомпенсацией заряда.

АМ3-72-12-1(АТ1) имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. Изделие подключается с ИБП с помощью разъема TD50A «Андерсон».

Внимание!

Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.


Общие
Совместимость однофазный ИБП SR1102L (AT1)
Форм-фактор в стойку
Страна производитель Россия
Аккумуляторные батареи (АБ)
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 12
Количество встроенных АБ 12В, шт. 6
Емкость одной 12-вольтовой АБ, Ач 12
Суммарная емкость АБ в модуле, Ач 12
Функционал управления АБ мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по «средней» точке (опция)
Подключение
Тип разъема для подключения к ИБП разъем TD50A
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
Диапазон температуры хранения, °С от -15 до +40 (с обязательным подзарядом каждые 3 месяца)
Относительная влажность, % от 0 до 95 (без конденсата)
Срок службы, лет 7 (в зависимости от условий эксплуатации)
Гарантийный срок, мес 36
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 133х483х420
Высота установки в стойку, U 3
Масса, кг 40
Цвет корпуса серый
1 Аккумуляторный модуль АМ3-72-12-1(АТ1) 1 шт.
2 Аккумуляторные батареи, 12 В 6 шт.
3 Внешний кабель для параллельного соединения АМ и/или подключения к ИБП 1 шт.
4 Руководство по эксплуатации 1 шт.
