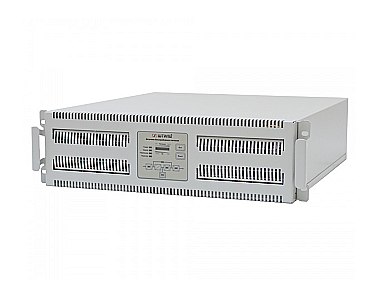

ИБП SR1106L (АТ1)

Форм-фактор
в стойку
Топология
on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В
90-295
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
220-240
Точность стабилизации выходного напряжения, %
±2
Форма выходного напряжения
чистая синусоида
Максимальный выходной ток, А
27
Наличие встроенных батарей
нет
Гарантийный срок, мес
36
  • Описание

  • Характеристики

  • Аксессуары

  • Комплектация

  • Скачать

  • Однофазный ИБП SR1106L (Shtyl) АТ1 разработан для применения на особо ответственных объектах (включая железнодорожную инфраструктуру и объекты метрополитена) с целью защиты от отключения электричества и нестабильного напряжения сети оборудования мощностью 6 кВА /5,4 кВт.

    В данных моделях ИБП сделан ряд доработок для повышения отказоустойчивости (в связи с применением их на ответственных объектах).

    В отличие от стандартных устройств они имеют увеличенный гарантийный срок эксплуатации – 3 года (36 месяцев).

    SR1106L (Shtyl) АТ1 – это ИБП онлайн топологии с технологией двойного преобразования, благодаря которому устройство позволяет:

    • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АКБ;
    • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
    • питать нагрузку идеальным синусоидальным напряжением.

    Установка и подключение

    SR1106L (Shtyl) АТ1 предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

    Для электропитания ответственной нагрузки предусмотрены клеммные колодки и три компьютерных розетки С13. К входной сети устройство подключается через клеммные соединения.

    Автономная работа

    SR1106L (Shtyl) АТ1 оснащен встроенными батареями (ток 4 А) и разъемом для подключения внешних батарей (до 80 Ач), что обеспечивает автономную работу нагрузки в течение 1 часа при 100% нагрузке.

    Защита

    SR1106L (Shtyl) АТ1 имеет полный комплекс защит от:

    • перегрузки и короткого замыкания;
    • внутреннего перегрева;
    • высокочастотных сетевых помех и импульсных перенапряжений;
    • переходных процессов при коммутации и нелинейных искажений;
    • «глубокого» разряда батарей.

    Кроме того, устройство выполняет автоматический перезапуск после устранения причины аварии.

    Встроенный электронный байпас автоматически переключает питание нагрузки на сеть при выходе из строя устройства или его перегрузке.

    Индикация

    Для контроля работы ИБП оснащен интуитивно понятной панелью со светодиодной индикацией, которая не требует дополнительного изучения эксплуатационной документации для диагностики состояния устройства.

    Устройство имеет следующие индикаторы:

    • «Состояние» – оповещает о режиме работы устройства;
    • «Перегрев» – оповещает о перегреве устройства;
    • «Сеть» – оповещает о состоянии сети;
    • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
    • «Батарея» – показывает состояние батарей;
    • индикатор уровня нагрузки и разряда АБ.

    Средства мониторинга

    Контроль состояния ИБП SR1106L (Shtyl) АТ1 можно осуществлять как локально по интерфейсам USB/RS-232, так и удаленно после установки Ethertnet-адаптера. Указанные интерфейсы размещены на картах мониторинга, инсталляция которых осуществляется в специальный разъём на задней панели устройства.

    Работа ИБП с установленной картой мониторинга удобно контролируется на ПК через веб-браузер или программу Shtyl Device Manager (SDM).

    Обратите внимание, что карты не входят в базовую комплектацию и приобретаются отдельно.

  • Общие
    Полная мощность, кВА
    6
    Активная мощность, кВт
    5,4
    Форм-фактор
    в стойку
    Топология
    on-line (с двойным преобразованием)
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    однофазная трехпроводная (L, N, PE)
    Совместимость с генератором
    да
    Номинальное входное напряжение, В
    220
    Рабочий диапазон входного напряжения, В
    175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    Предельный диапазон входного напряжения, В
    90-295
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50
    Допустимый диапазон входной частоты, Гц
    45-55
    Входной коэффициент мощности
    0,99
    Максимальный входной ток, А
    38
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    однофазное
    Номинальное выходное напряжение, В
    220
    Диапазон настройки выходного напряжения, В
    220-240
    Точность стабилизации выходного напряжения, %
    ±2
    Форма выходного напряжения
    чистая синусоида
    Выходной коэффициент мощности
    0,9
    Номинальная выходная частота, Гц
    при работе от сети - соответствует частоте сети
    при работе от АБ (устанавливается пользователем) - 50/60
    Точность стабилизации выходной частоты, %
    ±0,1
    Максимальный выходной ток, А
    27
    Коэффициент нелинейных искажений выходного напряжения, %
    <2 при линейной нагрузке, <4 при нелинейной нагрузке
    Крест-фактор
    0,125694444
    Перегрузочная способность (при работе в режиме on-line или от батарей)
    105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с с последующим переключением на байпас
    КПД в режиме работы от электросети, %
    99
    КПД в режиме on-line, %
    95
    КПД в автономном режиме, %
    94
    Время переключения в автономный режим из режима on-line, мс
    0
    Время переключения в автономный режим из режима ECO, мс
    7
    Аккумуляторные батареи (АБ)
    Наличие встроенных батарей
    нет
    Поддержка подключения внешних АБ
    да
    Тип АБ
    герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В
    192
    Функционал управления АБ
    калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт
    да
    Срок службы АБ, лет
    до 7 (в зависимости от условий эксплуатации)
    Панель управления и интерфейсы
    Светодиодный дисплей
    отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев
    Звуковой сигнал
    автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
    RS-232
    опция (требуется установка карты мониторинга)
    mini-USB
    опция (требуется установка карты мониторинга)
    USB
    опция (требуется установка карты мониторинга)
    Ethernet
    опция (требуется установка карты мониторинга)
    «Сухие» контакты
    опция (требуется установка карты мониторинга)
    EPO
    разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
    Подключение
    Входная сеть
    клеммное подключение (L, N, PE)
    Нагрузка (выходные разъёмы)
    клеммное подключение (L, N, PE)
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от +5 до +40
    Диапазон температуры хранения, °С
    от -40 до +40
    Тип охлаждения
    принудительное (встроенный вентилятор с регулировкой скорости вращения)
    Относительная влажность, %
    от 0 до 80 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Срок службы, лет
    не менее 10
    Наработка на отказ, ч
    не менее 70000
    Гарантийный срок, мес
    36
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    133x483x530
    Высота установки в стойку, U
    3
    Масса, кг
    16
    Цвет корпуса
    серый
  • Средства мониторингаПоказать все
    Аккумуляторные модули и зарядные устройстваПоказать все
  • ИБП SR1106L АТ1
    1 шт.
    Разъем для подключения АБ (TD50A)
    1 шт.
    Кабель нагрузки типа «C14 - C13», длина 1,5 м
    1 шт.
    Руководство по эксплуатации
    1 шт.
  • Руководства по эксплуатации
    Источники бесперебойного питания: SR1106L (AT1), SR1110L (AT1)
    Программное обеспечение
    Shut Down Manager. ПО для мониторинга и управления ИБП
    Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»
    Сертификаты
    Источники бесперебойного питания серии ST и SR моделей AT и AT1. Декларация о соответствии требованиям технического регламента «Электромагнитная совместимость технических средств»
    Источники бесперебойного питания серии ST и SR моделей АТ и АТ1. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования»
