  • Активная мощность, кВт
    2,7
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный
  • Топология
    on-line (с двойным преобразованием)
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    13,5
  • Наличие встроенных батарей
    да
  • Номинальное напряжение АБ, В
    96
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    34
  • Гарантийный срок, мес
    36
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

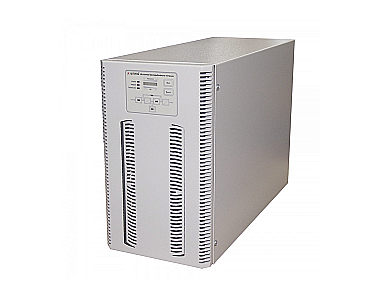

Однофазный ИБП ST1103SL (Shtyl) АТ1 разработан для применения на особо ответственных объектах (включая железнодорожную инфраструктуру и объекты метрополитена) с целью обеспечения резервного электропитания и защиты от перепадов и скачков напряжения оборудования мощностью 3 кВА/2,7 кВт.

В связи с применением данных моделей ИБП на важных объектах, в них сделан ряд доработок для повышения отказоустойчивости.

Кроме того, в отличие от стандартных серийно выпускаемых устройств, они имеют увеличенный гарантийный срок эксплуатации – 3 года (36 месяцев).

ST1103SL (Shtyl) АТ1 – это онлайн ИБП с технологией двойного преобразования энергии, благодаря которой устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АКБ;
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением как при работе от сети, так и от АКБ.

Установка и подключение

ST1103SL (Shtyl) АТ1 устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

Для обеспечения питания подключенных электроприборов на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки (С13) и одна розетка С19. В сеть устройство подсоединяется с помощью разъема (С20).

Автономная работа

Для автономной работы нагрузки модель имеет встроенные АКБ (9 Ач) и зарядное устройство (ток 1 А). АКБ обеспечивают работу электроприборов в течение 5 минут (при 100% нагрузке). Через разъем TD50A к ИБП можно подключить дополнительные батарейные модули.

Защита

ST1103SL (Shtyl) АТ1 оснащён электронной защитой от:

  • короткого замыкания;
  • длительной перегрузки по выходу;
  • внутреннего перегрева.

После устранения причины срабатывания защиты ИБП автоматически возобновляет свою работу.

Кроме того, у ИБП присутствует встроенный варистор для защиты нагрузки от импульсных перенапряжений и сетевые фильтры, обеспечивающие защиту от высокочастотных помех. Также устройство имеет аварийную защиту от неполадок в работе. В случае их возникновения нагрузка обесточивается или через встроенный байпас безразрывно переводит её работу на сеть.

Индикация

Для контроля работы ИБП оснащен интуитивно понятной панелью со светодиодной индикацией, которая не требует дополнительного изучения эксплуатационной документации для диагностики состояния устройства.

Устройство имеет следующие индикаторы:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Перегрев» – оповещает о перегреве устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Батарея» – показывает состояние батарей;
  • индикатор уровня нагрузки и разряда АБ.

Средства мониторинга

Контроль состояния ST1103SL (Shtyl) АТ1 можно осуществлять как локально по интерфейсам USB/RS-232, так и удаленно после установки Ethertnet-адаптера. Указанные интерфейсы размещены на картах мониторинга, инсталляция которых осуществляется в специальный разъём на задней панели устройства.

Работа ИБП с установленной картой мониторинга удобно контролируется на ПК через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание, что карты не входят в базовую комплектацию и приобретаются отдельно.



Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Число фаз 1 в 1
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-55
Входной коэффициент мощности 0,99
Максимальный входной ток, А 20
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети - соответствует частоте сети
при работе от АБ (устанавливается пользователем) - 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с с последующим переключением на байпас
КПД в режиме работы от электросети, % 99
КПД в режиме on-line, % 95
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей да
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 96
Количество встроенных АБ 12В, шт. 8
Емкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 5 (15)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
Светодиодный дисплей отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 36
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 346х210х443
Масса, кг 34
Цвет корпуса серый

Карты мониторинга
15 750 ₽
1 ИБП ST1103SL АТ1 1 шт.
2 Разъем для подключения АБ (TD50A) 1 шт.
3 Встроенные аккумуляторные батареи (12 В, 9 Ач) 8 шт.
4 Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м 1 шт.
5 Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
6 Руководство по эксплуатации 1 шт.
