Электронный байпас STS3000/2 для инверторов Штиль

Электронный байпас STS3000/2 используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.

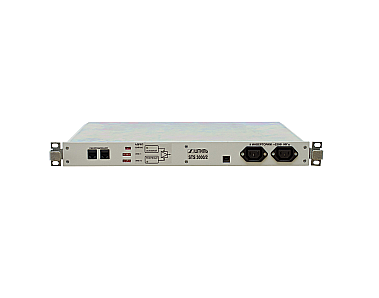

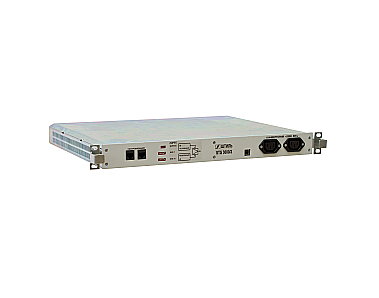

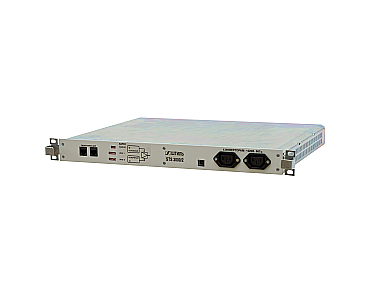

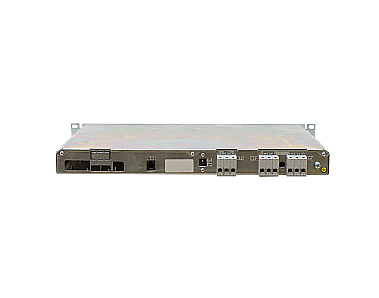

STS3000/2 выполнен в виде 19" модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации. На задней панели расположены:

переключатель режимов работы;
клеммные колодки для подключения нагрузки и сети переменного тока;
вывод заземления корпуса байпаса и разъем RS-485.

Для подключения выходов инверторов STS3000/2 оснащен двумя трехполюсными разъемами IEC320.

STS3000/2 имеет два режима работы:

on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора;
off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.

Режим работы настраивается на производстве и оговаривается при заказе.

Характеристики

Свернуть

Общие
Входные характеристики
Входные характеристики (в режиме байпас)
Панель управления и интерфейсы
Надежность и эксплуатационные характеристики
Механические характеристики

Совместимость

инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2

Тип аксессуара

электронные байпасы

Коммутируемая мощность, ВА/Вт

4000/3000

Форм-фактор

в стойку

Страна производитель

Россия

Номинальное входное переменное напряжение, В

220

Рабочий диапазон входного переменного напряжения, В

180-250

Номинальная входная частота, Гц

50

Допустимый диапазон входной частоты, Гц

48-52

Максимальный входной ток, А

19

Нижний порог отключения байпаса, В

180 ± 2

Нижний порог включения байпаса, В

195 ± 2

Верхний порог отключения байпаса, В

250 ± 2

Верхний порог включения байпаса, В

235 ± 2

Время переключения с инвертора на байпас/с байпаса на инвертор, мс

≤12

RS-485

да

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -50 до +50

Относительная влажность, %

от 0 до 90 (без конденсата)

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

44х483х380

Габаритные размеры ВхШхГ (в упаковке), мм

65х565х530

Высота установки в стойку, U

1

Масса, кг

4

Цвет корпуса

серый

Описание

Комплектация

Свернуть

Электронный байпас STS3000/2

1 шт.

Кабель подключения двух разъемов IEC320 к инвертору

1 шт.

Руководство по эксплуатации

1 шт.

Характеристики

Комплектация

Свернуть

Листовки, брошюры, каталоги

Инверторы напряжения. Каталог, 2019 год

Скачать

Инверторы напряжения. Каталог, 2019 год

Скачать

Руководства по эксплуатации

Электронные байпасы: STS3000, STS3000K, STS3000/2, STS7500, STS7500K

Скачать

Электронные байпасы STS 1500 7500

Скачать

Сертификаты

Электронные байпасы серии STS. Декларация о соответствии требованиям: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств»

Скачать

Декларация о соответствии электронные байпасы STS
