Электронный байпас STS3000 используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.

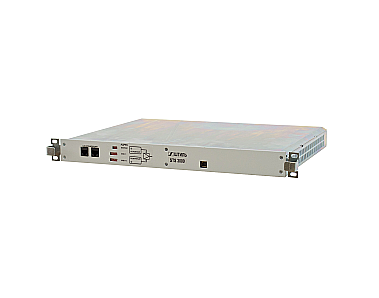

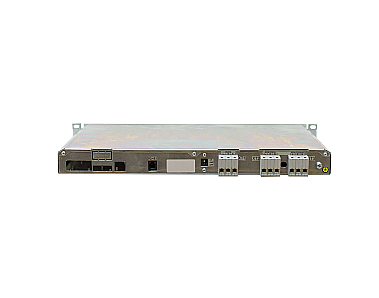

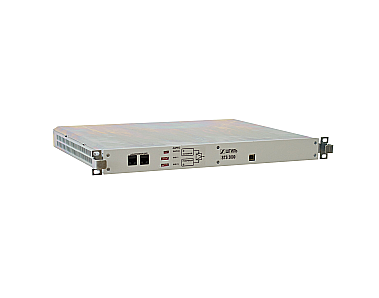

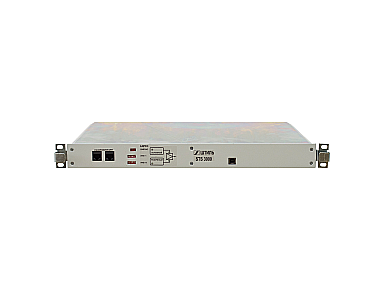

STS3000 выполнен в виде 19" модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации. На задней панели расположены:

  • переключатель режимов работы;
  • клеммные колодки для подключения нагрузки и сети переменного тока;
  • вывод заземления корпуса байпаса и разъем RS-485.

Для подключения выходов инверторов STS3000 оснащен клеммными колодками.

STS3000 имеет два режима работы:

  • on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора;
  • off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.

Режим работы настраивается на производстве и оговаривается при заказе.



Общие
Совместимость инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2
Тип аксессуара электронные байпасы
Коммутируемая мощность, ВА/Вт 4000/3000
Форм-фактор в стойку
Страна производитель Россия
Входные характеристики
Номинальное входное переменное напряжение, В 220
Рабочий диапазон входного переменного напряжения, В 180-250
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 48-52
Максимальный входной ток, А 19
Входные характеристики (в режиме байпас)
Нижний порог отключения байпаса, В 180 ± 2
Нижний порог включения байпаса, В 195 ± 2
Верхний порог отключения байпаса, В 250 ± 2
Верхний порог включения байпаса, В 235 ± 2
Время переключения с инвертора на байпас/с байпаса на инвертор, мс ≤12
Панель управления и интерфейсы
RS-485 да
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -50 до +50
Относительная влажность, % от 0 до 90 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х380
Габаритные размеры ВхШхГ (в упаковке), мм 65х565х530
Высота установки в стойку, U 1
Масса, кг 4
Цвет корпуса серый
