Модуль распределения МР-12-08 для инверторов Штиль

Описание
Характеристики
Комплектация
Скачать
Модуль распределения «Штиль» MP-12-08 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

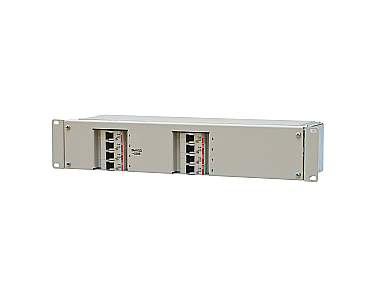

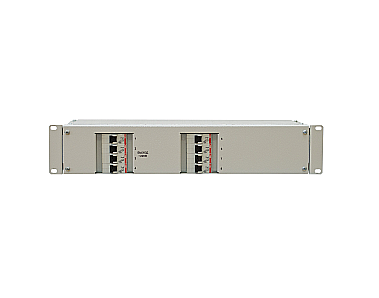

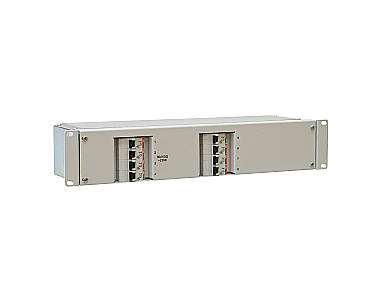

MP-12-08 выполнен в виде конструктивно законченного 19" выдвижного модуля высотой 2U с тыльным расположением подключений.

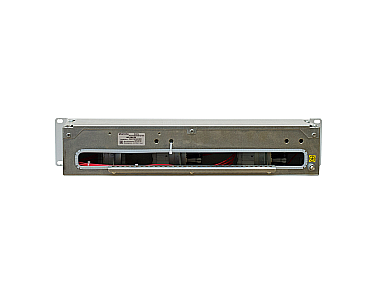

Питание от сети переменного тока поступает на входные выводы, расположенные на задней панели изделия. При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку.
Модуль распределения MP-12-08 имеет:
- 8 автоматических выключателей защиты нагрузки 1P до 63А;
- 1 вывод подключения входного переменного напряжения 220 В, 50 Гц.
Характеристики
Свернуть
Общие
Совместимость
инверторы и инверторные системы
Тип аксессуара
модули распределения
Форм-фактор
в стойку
Страна производитель
Россия
Входные характеристики
Тип входного напряжения
переменное
Тип входной сети
однофазная, трехпроводная
Номинальное входное переменное напряжение, В
220
Выходные характеристики
Тип выходной сети
однофазная, трехпроводная
Номинальное выходное напряжение, В
220
Защита
Ручной байпас
нет
Подключение
Доступ к интерфейсам и подключениям
тыльный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 100
Срок службы, лет
не менее 20
Срок хранения, лет
2
Наработка на отказ, ч
не менее 150000
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
89х483х228
Высота установки в стойку, U
2
Масса, кг
10
Комплектация
Свернуть
Модуль распределения МР-12-08
1 шт.
Автоматический выключатель «Выход ~ 220 В» (указано максимально возможное количество выключателей при использовании однополюсных автоматов шириной не более 18 мм)
8 шт.
Выводы подключения входного переменного напряжения ~ 220 В, 50 Гц (комплект)
1 шт.
Руководство по эксплуатации
1 шт.
