Модуль распределения МР-14-06 для инверторов Штиль

Описание
Характеристики
Комплектация
Скачать
Модуль распределения «Штиль» МР-14-06 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

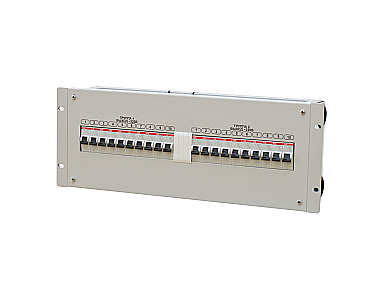

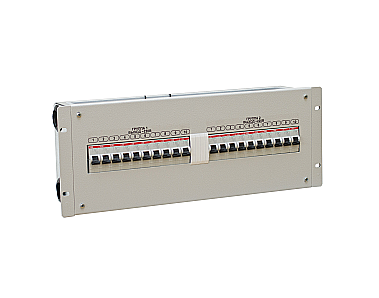

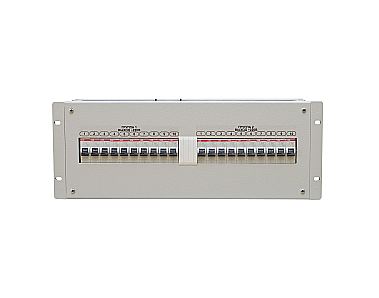

МР-14-06 выполнен в виде конструктивно законченного 19" выдвижного модуля высотой 4U с тыльным расположением подключений.

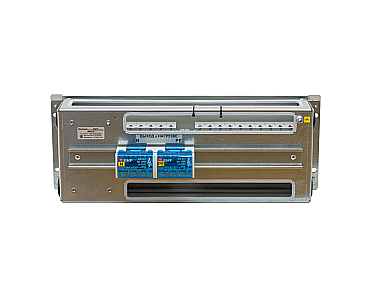

Питание от сети переменного тока поступает на входные выводы, расположенные на задней панели изделия. При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку.
Модуль распределения МР-14-06 имеет:
- 6 автоматических выключателей «Выход 220 В» (при использовании однополюсных автоматов шириной не более 18 мм);
- 1 вывод подключения входного переменного напряжения 220 В, 50 Гц;
- 1 вывод нейтрали.
Характеристики

Свернуть
Общие

Совместимость

инверторы и инверторные системы

Тип аксессуара

модули распределения

Форм-фактор

в стойку

Страна производитель

Россия

Входные характеристики

Тип входного напряжения

переменное

Тип входной сети

однофазная, трехпроводная

Номинальное входное переменное напряжение, В

220

Выходные характеристики

Тип выходной сети

однофазная, трехпроводная

Номинальное выходное напряжение, В

220

Защита

Байпас для технического обслуживания

нет

Подключение

Доступ к интерфейсам и подключениям

тыльный

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -60 до +50

Относительная влажность, %

от 0 до 100

Срок службы, лет

не менее 20

Срок хранения, лет

2

Наработка на отказ, ч

не менее 150000

Гарантийный срок, мес

24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм

176х483х186

Высота установки в стойку, U

4

Масса, кг

10

Описание

Комплектация

Свернуть
Модуль распределения МР-14-06

1 шт.

Автоматический выключатель «Выход ~ 220 В» (указано максимально возможное количество выключателей при использовании однополюсных автоматов шириной не более 18 мм)

6 шт.

Выводы подключения входного переменного напряжения ~ 220 В, 50 Гц (комплект)

1 шт.

Выводы нейтрали (комплект)

1 шт.

Руководство по эксплуатации

1 шт.
