Модуль распределения МР-1АВБФ04-03 для инверторов Штиль

Описание
Характеристики
Комплектация
Скачать
Модуль распределения «Штиль» МР-1АВБФ04-03 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

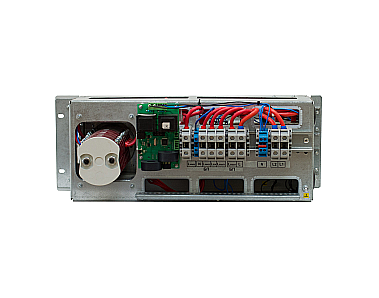

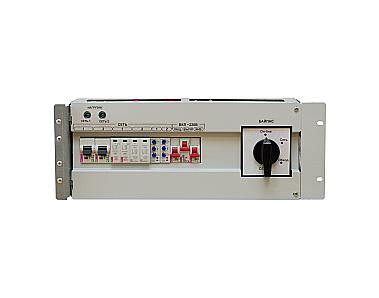

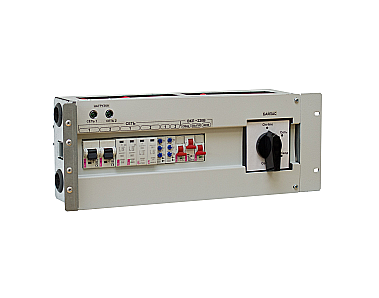

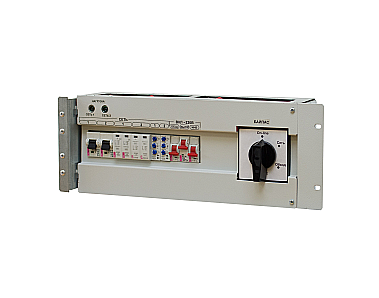

МР-1АВБФ04-03 выполнен в виде конструктивно законченного 19" выдвижного модуля высотой 4U с фронтальным расположением подключений.
Питание от сети переменного тока поступает на входные выводы, расположенные на задней панели изделия. При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку.
Главной особенностью МР-1АВБФ04-03 является наличие технологического байпаса, который позволяет в случае необходимости перевести питание нагрузки, подключенной к изделию, на один из двух источников:
- сеть переменного напряжения (используется при проведении технологических или ремонтных работ на объекте установки);
- инверторную систему «Штиль» (является основным режимом работы инверторных систем и позволяет обеспечить бесперебойное питание нагрузки стабилизированным переменным напряжением 220 В).
Модуль распределения МР-1АВБФ04-03 имеет:
- устройство АВР;
- «ручной» переключатель принудительного выбора работающего фидера;
- автоматический выключатель 1P «Выход 220 В»;
- автоматический выключатель 1P «Фидер 1» (Ввод 1) и «Фидер 2» (Ввод 2).
Характеристики
Свернуть
Общие
Совместимость
инверторы и инверторные системы
Тип аксессуара
модули распределения
Форм-фактор
в стойку
Дополнительный функционал
АВР, вводно-распределительная панель
Страна производитель
Россия
Входные характеристики
Тип входного напряжения
переменное
Тип входной сети
однофазная, трехпроводная
Номинальное входное переменное напряжение, В
220
Выходные характеристики
Тип выходной сети
однофазная, трехпроводная
Номинальное выходное напряжение, В
220
Защита
Ручной байпас
да
Подключение
Доступ к интерфейсам и подключениям
фронтальный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 100
Срок службы, лет
не менее 20
Срок хранения, лет
2
Наработка на отказ, ч
не менее 150000
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
176х483х247
Высота установки в стойку, U
4
Масса, кг
10
Комплектация
Свернуть
Модуль распределения МР-1АВБФ04-03
1 шт.
Автоматический выключатель «Сеть ~ 220 В»
1 шт.
Автоматический выключатель «Выход ~ 220 В» (указано максимально возможное количество выключателей при использовании однополюсных автоматов шириной не более 18 мм)
3 шт.
Кулачковый переключатель «Сеть-0-Инв»
1 шт.
Выводы подключения входного переменного напряжения ~ 220 В, 50 Гц (комплект)
3 шт.
Руководство по эксплуатации
1 шт.
Характеристики
Скачать
Свернуть
Листовки, брошюры, каталоги
Инверторы напряжения. Каталог, 2019 год
Скачать
Сертификаты

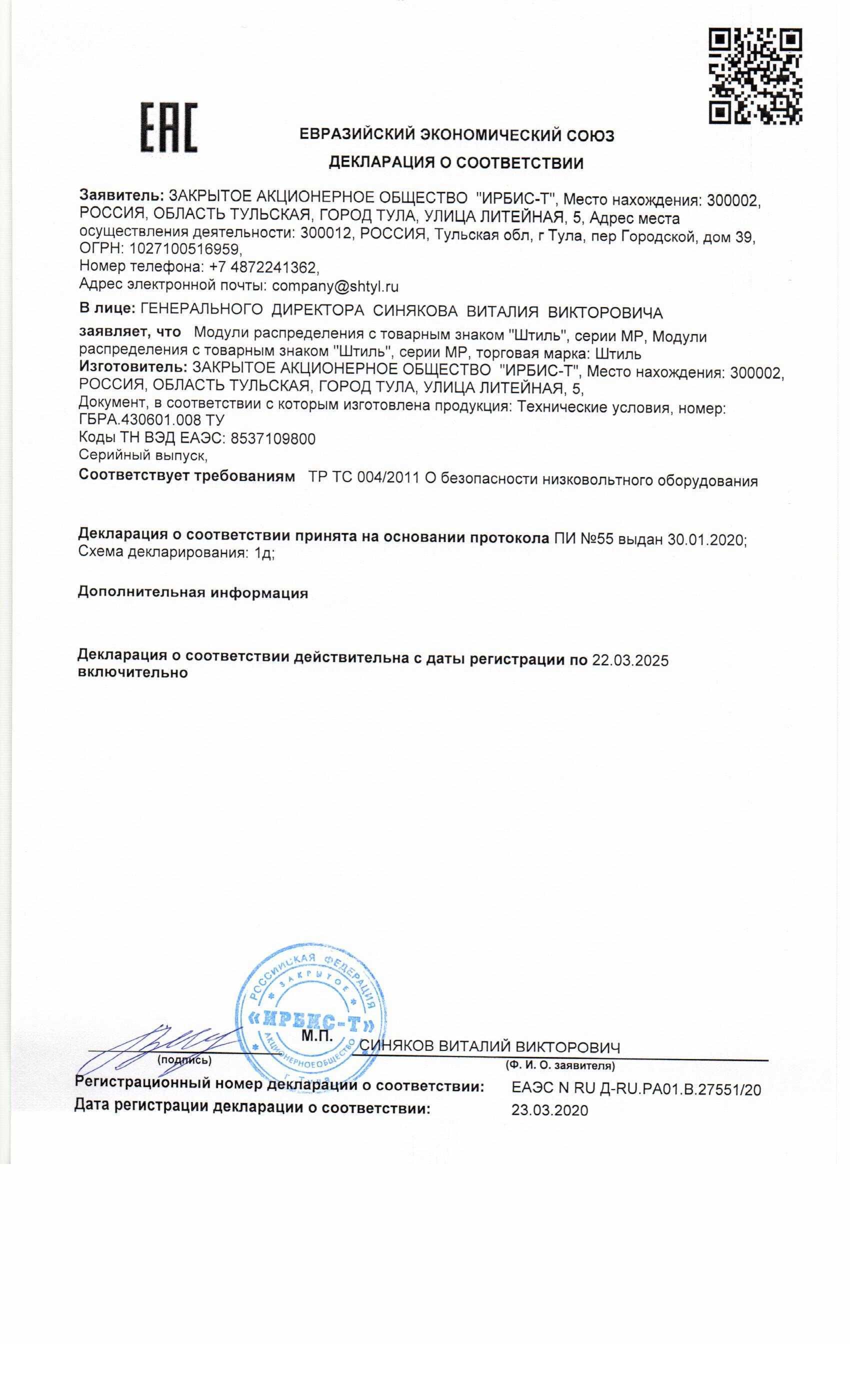

Модули распределения для инверторов МР. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования».
Скачать
