Модуль распределения «Штиль» МР-21-08 предназначен для коммутации и подключения внешней нагрузки постоянного напряжения, в том числе, для защиты инверторов по входу DC (рекомендуется для использования в составе инверторных систем в качестве вводного модуля распределения постоянного тока с сервисными автоматическими выключателями).

Может использоваться также для увеличения количества выходных автоматических выключателей защиты нагрузки установок питания постоянного тока.

Выпускаются модели с коммутируемым напряжением постоянного тока =48В (базовый вариант), а также: =24В, =60В и =220В DC. В описании приведены параметры базового варианта.

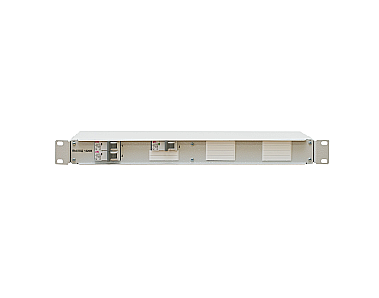

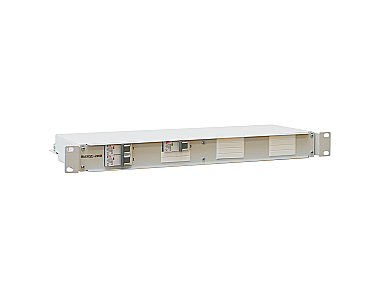

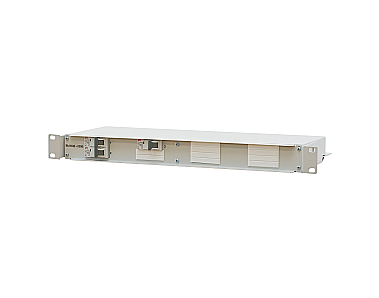

Изделие выполнено в виде конструктивно законченного модуля стандарта 19 дюймов высотой 1U.

Питание от сети постоянного напряжения с номинальным значением 48 В поступает на входные шины «-48 В» и «+48 В» и далее через автоматические выключатели «Выход = 48 В» распределяется на выводы «Выход = 48 В», к которым осуществляется подключение внешней нагрузки.

МР-21-08 имеет:

  • шины для подключения входного постоянного напряжения;

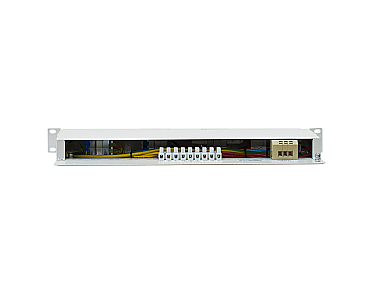

  • до 8 пар выводов для подключения выходного напряжения.


Общие
Совместимость инверторы и инверторные системы
Тип аксессуара модули распределения
Форм-фактор в стойку
Страна производитель Россия
Входные характеристики
Тип входного напряжения постоянное
Номинальное входное постоянное напряжение, В 48
Выходные характеристики
Тип выходного напряжения постоянное
Номинальное выходное напряжение, В 48
Защита
Ручной байпас нет
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Относительная влажность, % от 0 до 90
Срок службы, лет не менее 12
Наработка на отказ, ч не менее 20000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х228
Высота установки в стойку, U 1
Масса, кг 5
