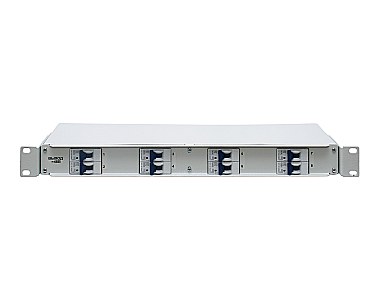

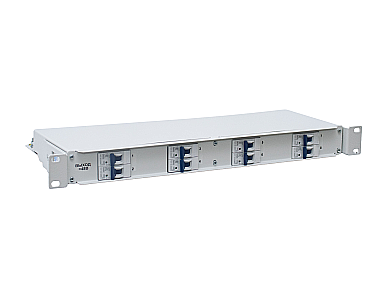

Модуль распределения МР-21-08
-
Совместимостьинверторы и инверторные системы
-
Форм-факторв стойку
-
Номинальное входное постоянное напряжение, В48
-
Номинальное выходное напряжение, В48
-
Ручной байпаснет
-
Масса, кг5
-
Гарантийный срок, мес24
Модуль распределения «Штиль» МР-21-08 предназначен для коммутации и подключения внешней нагрузки постоянного напряжения, в том числе, для защиты инверторов по входу DC (рекомендуется для использования в составе инверторных систем в качестве вводного модуля распределения постоянного тока с сервисными автоматическими выключателями).
Может использоваться также для увеличения количества выходных автоматических выключателей защиты нагрузки установок питания постоянного тока.
Выпускаются модели с коммутируемым напряжением постоянного тока =48В (базовый вариант), а также: =24В, =60В и =220В DC. В описании приведены параметры базового варианта.

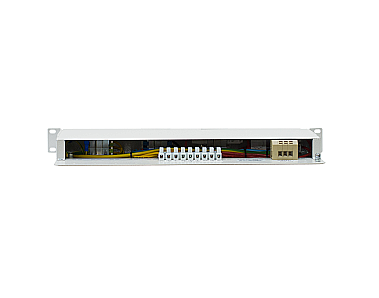

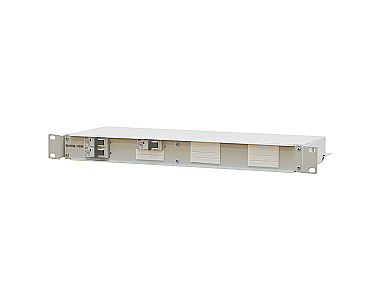

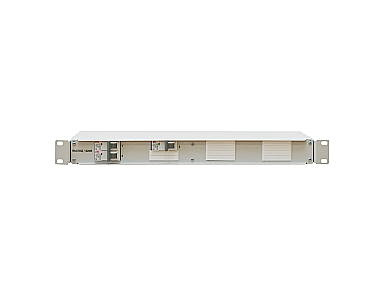

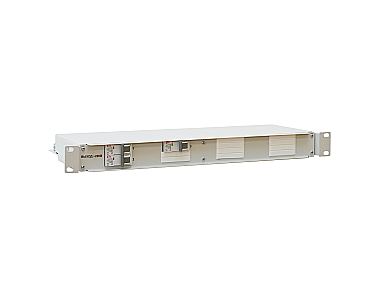

Изделие выполнено в виде конструктивно законченного модуля стандарта 19 дюймов высотой 1U.
Питание от сети постоянного напряжения с номинальным значением 48 В поступает на входные шины «-48 В» и «+48 В» и далее через автоматические выключатели «Выход = 48 В» распределяется на выводы «Выход = 48 В», к которым осуществляется подключение внешней нагрузки.
МР-21-08 имеет:
- шины для подключения входного постоянного напряжения;

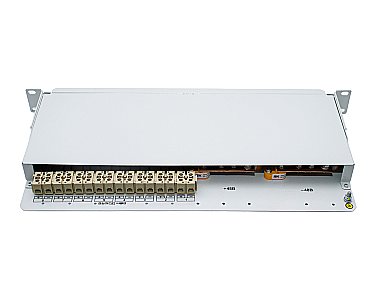

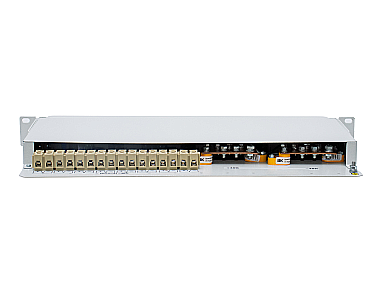

- до 8 пар выводов для подключения выходного напряжения.

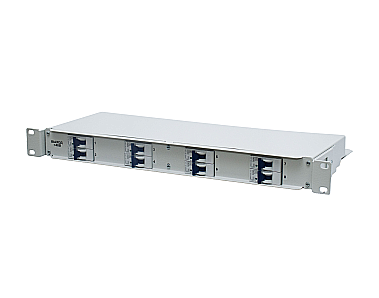

Внимание!Выбор типа и количества автоматических выключателей определяется заводом-изготовителем (по согласованию с заказчиком). Максимальное количество устанавливаемых в МР однополюсных автоматических выключателей – 8 шт.
Общие
| Совместимость | инверторы и инверторные системы |
| Тип аксессуара | модули распределения |
| Форм-фактор | в стойку |
| Страна производитель | Россия |
Входные характеристики
| Тип входного напряжения | постоянное |
| Номинальное входное постоянное напряжение, В | 48 |
Выходные характеристики
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение, В | 48 |
Защита
| Ручной байпас | нет |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 90 |
| Срок службы, лет | не менее 12 |
| Наработка на отказ, ч | не менее 20000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х228 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 5 |
