Модульный инвертор напряжения Штиль PS 220/2000К(I)

Описание
Преимущества
Характеристики
Аксессуары
Комплектация
Скачать

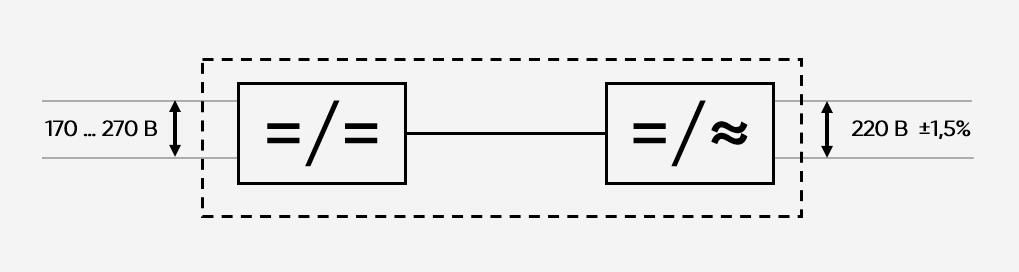

Модульный инвертор напряжения PS220/2000К(I) с выходной мощностью 2000 ВА/ 1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное переменное стабилизированное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

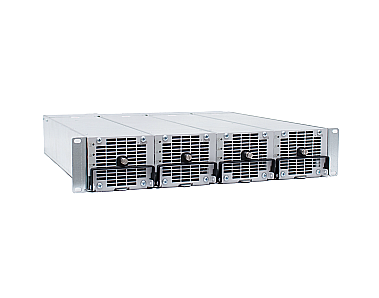

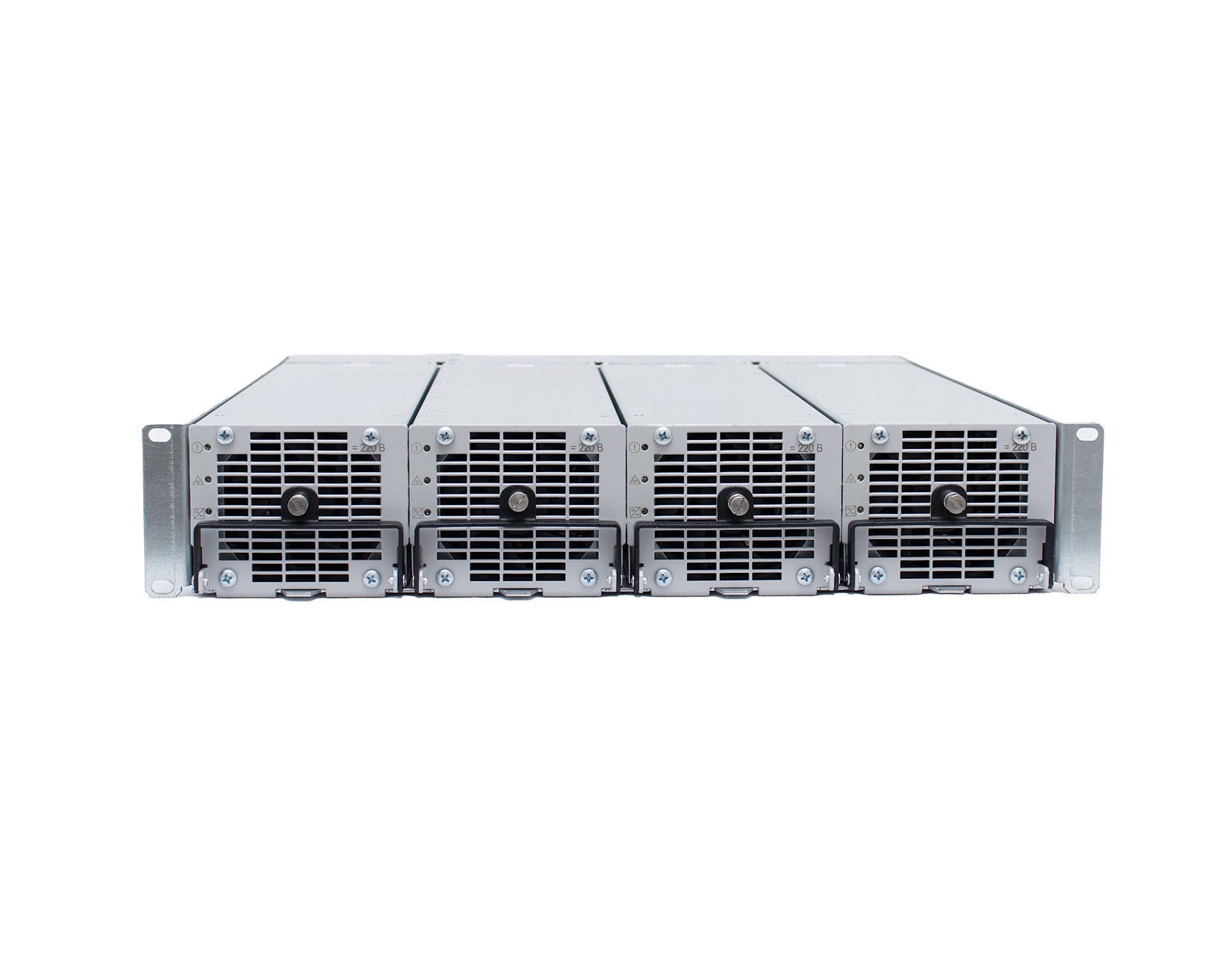

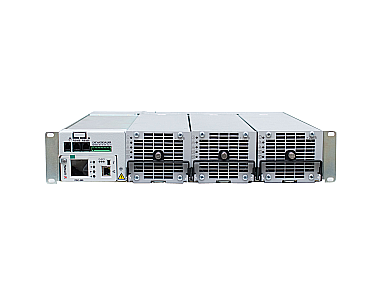

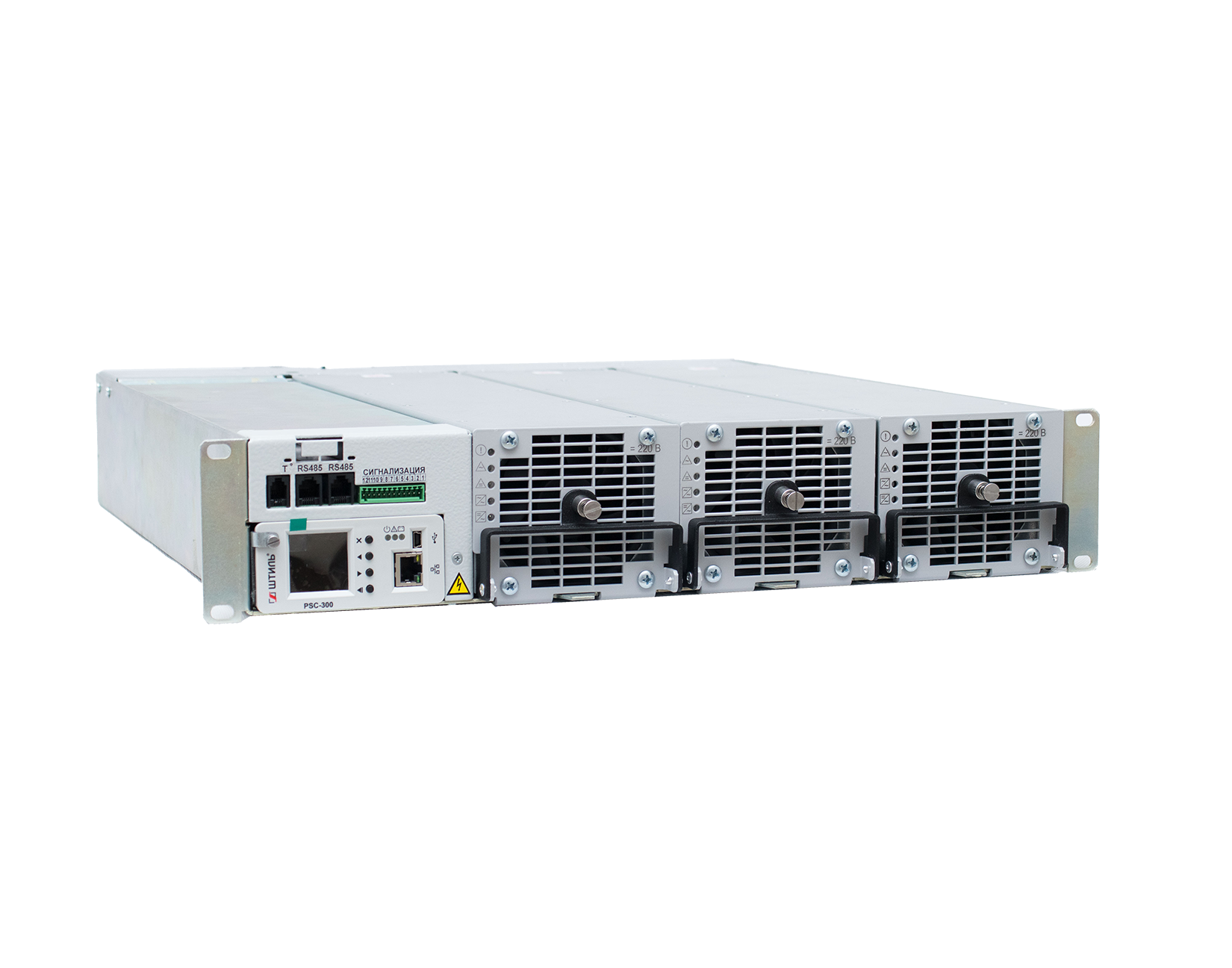

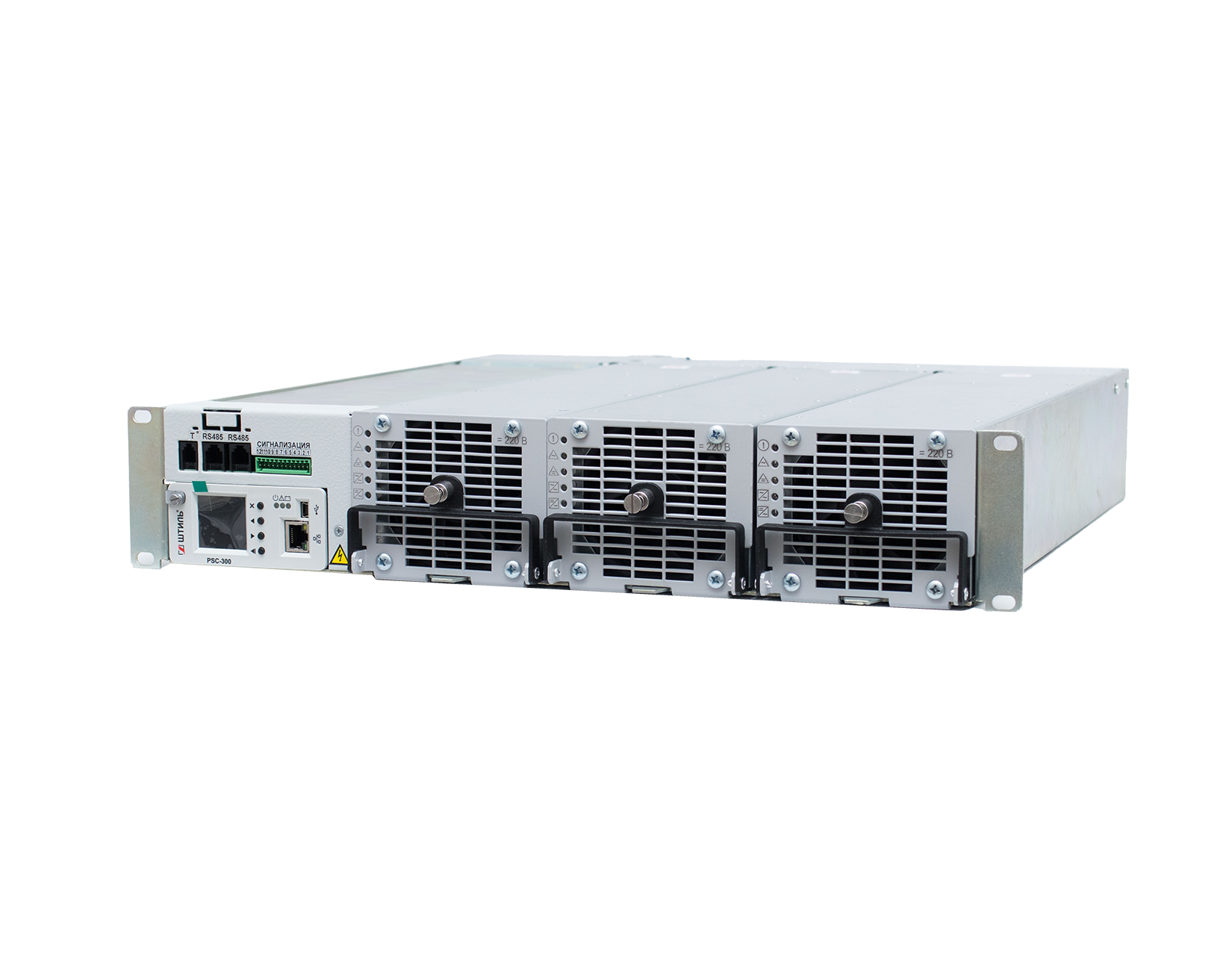

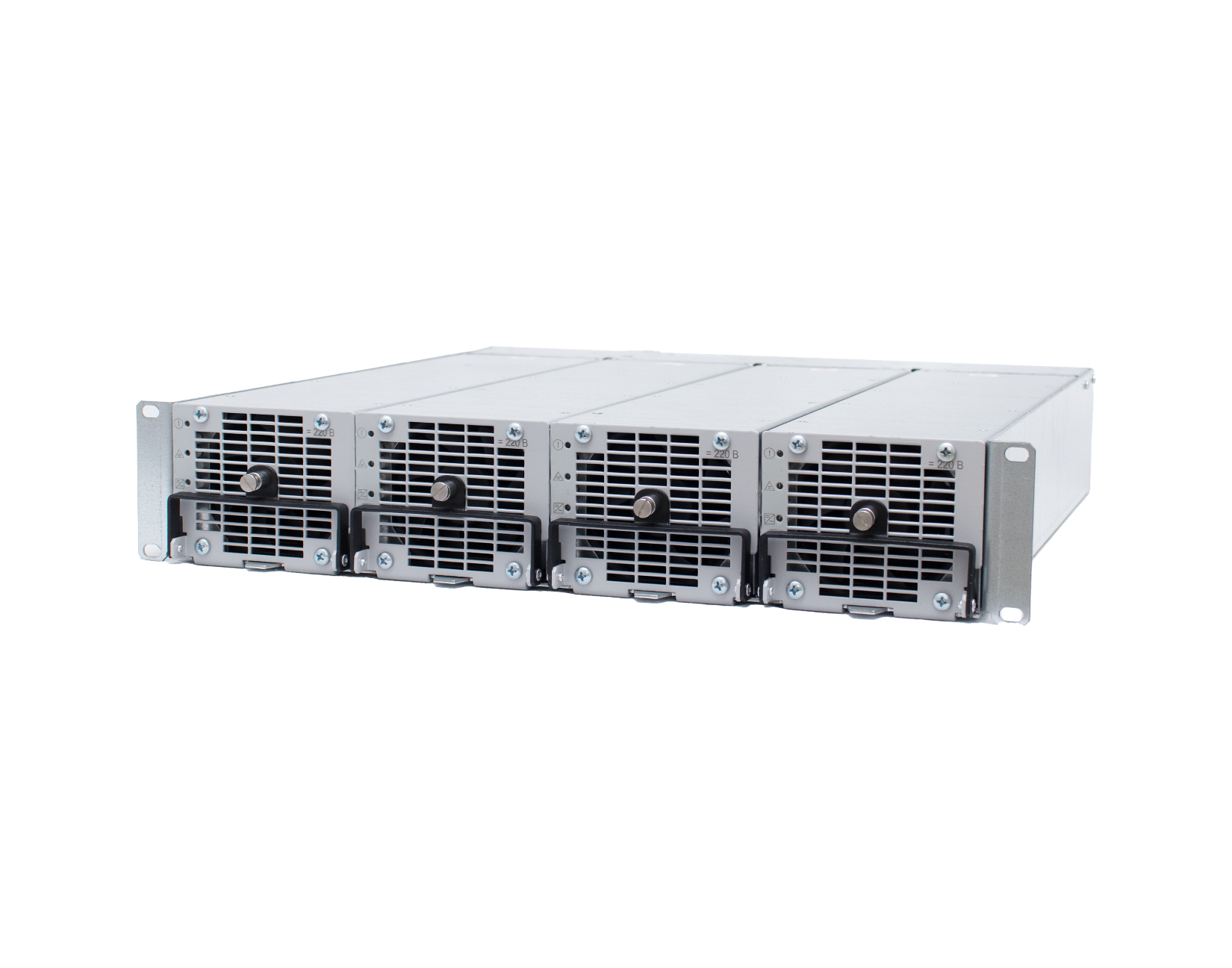

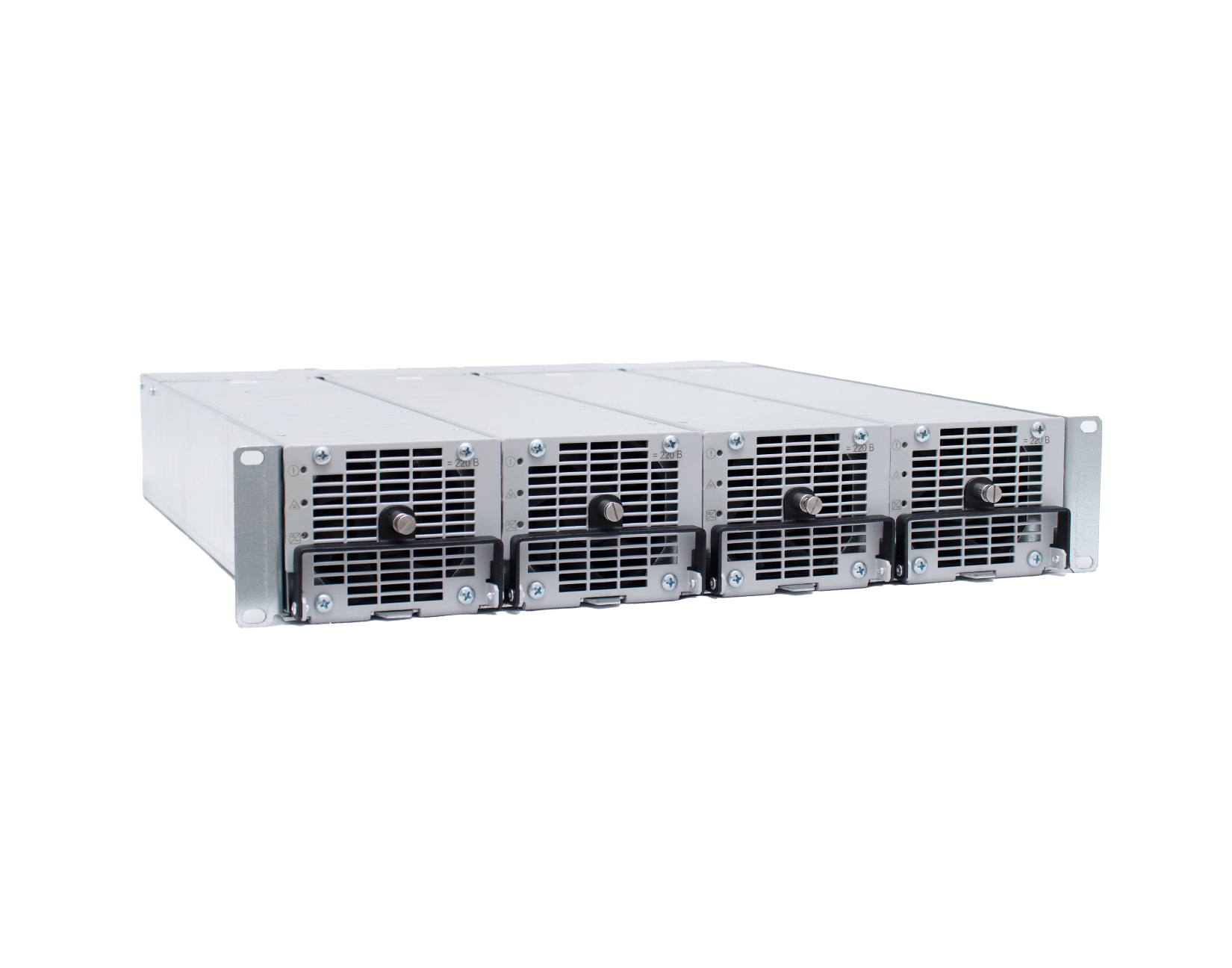

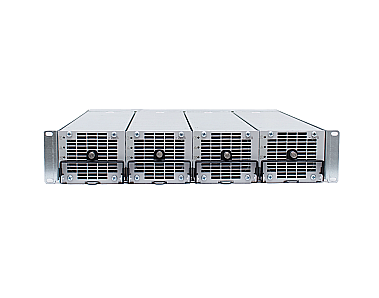

PS 48-60/2000K(I) может быть установлен в стандартные модульные каркасы Штиль: PS2020К (установка до 4-х инверторов) или PS2020КM (установка до 3-х инверторов и контроллера Штиль PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Мониторинг состояния PS220/2000К(I) может осуществляться:

удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера Штиль PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485);

локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.

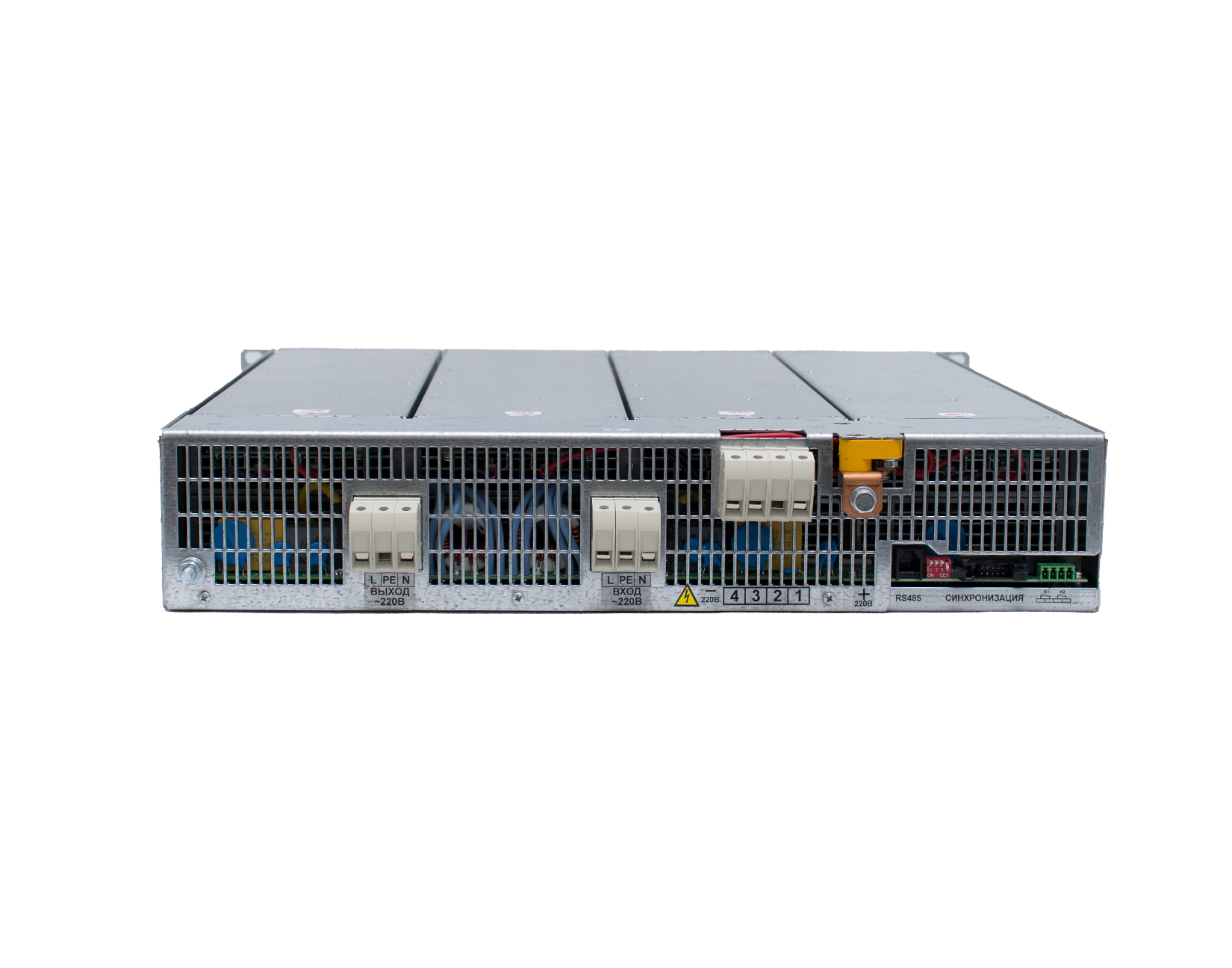

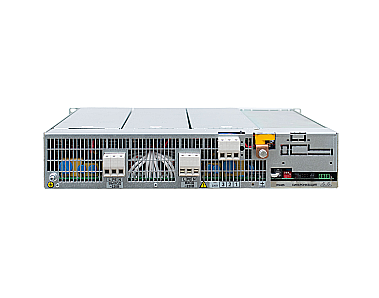

Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS2020КM или PS2020К.
Конструктивное исполнение

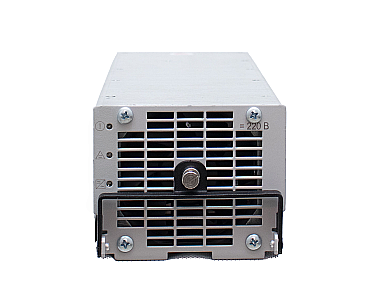

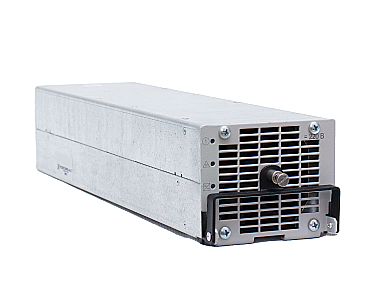

Конструктивно PS220/2000К(I) выполнен виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

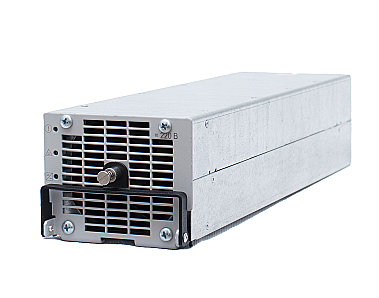

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Параллельная работа

PS220/2000К(I) поддерживает параллельную работу в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.

Преимущества

Свернуть
Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;

допустимый диапазон входного постоянного напряжения – 170-270 В;

точность поддержания выходного напряжения – ±1,5%;

точность поддержания выходной частоты – ±0,1%;

перегрузочная способность – 150%;

КПД – ≥90.
Функциональность и надёжность

создание резервируемых конфигураций по схеме N+1;

наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.);

многоуровневая электронная система защиты с автовосстановлением;

удаленный мониторинг.
Описание

Характеристики

Свернуть
Общие

Полная мощность, кВА

2

Активная мощность, кВт

1,5

Форм-фактор

в стойку (модульный)

Встроенный электронный байпас

нет

Страна производитель

Россия

Входные характеристики

Номинальное входное постоянное напряжение, В

220

Рабочий диапазон входного постоянного напряжения, В

170-270

Максимальный входной ток, А

9

Плавный пуск

да

Выходные характеристики

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

до 230 В, шаг 1 В

Точность стабилизации выходного напряжения, %

±1,5

Форма выходного напряжения

синусоида

Номинальная выходная частота, Гц

50

Точность стабилизации выходной частоты, %

±0,1

Максимальный выходной ток, А

9,1

Коэффициент нелинейных искажений выходного напряжения, %

≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность

150% в течение 5 с

КПД (при работе от источника питания постоянного тока), %

≥90

Защита

Перегрузка по выходу

электронная защита с автоматическим восстановлением

Короткое замыкание

электронная защита с автоматическим восстановлением

Перегрев

электронная защита с автоматическим восстановлением

Неправильная полярность

электронная защита с автоматическим восстановлением

Защита от пониженного входного напряжения

электронная защита с автоматическим восстановлением

Защита от повышенного входного напряжения

электронная защита с автоматическим восстановлением

Панель управления и интерфейсы

Светодиодная индикация

«общая авария», режим «DC/AC», «Вход DC не в норме»

RS-485

расположен на модульном каркасе

Сухие контакты

2 шт., расположены на модульном каркасе

Параллельная работа

до 32 шт.

Подключение

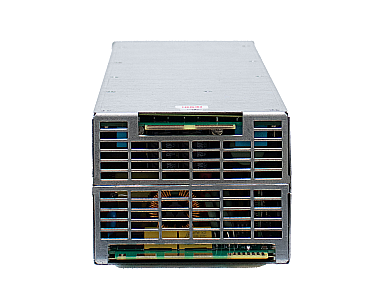

Доступ к интерфейсам и подключениям

тыльный

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +85

Тип охлаждения

принудительное

Относительная влажность, %

от 0 до 90 (без конденсата)

Эквивалентный уровень акустических шумов, дБ

≤60

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 20

Наработка на отказ, ч

не менее 200000

Гарантийный срок, мес

24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм

89х108х421

Высота установки в стойку, U

2

Масса, кг

4,5

Цвет корпуса

серый

Преимущества
