Инвертор напряжения Штиль PS 220/700C-P-1 STS с установкой в стойку

Инвертор напряжения PS 220/700C-P-1 STS с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 220 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц.

Данная модель будет оптимальным решением для генерирующих и энергосбытовых компаний, где используются щиты постоянного тока с напряжением 220 В (ЩПТ), она отлично подойдёт для организации надежного электроснабжения:

оборудования связи и телекоммуникаций;
промышленных приборов;
электронной аппаратуры и оборудования для электроэнергетики.

Отличительной особенностью PS 220/700С-P-1 (STS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:

постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора;
постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети.

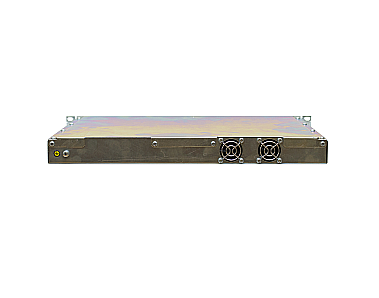

Инвертор PS 220/700С-P-1 STS предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

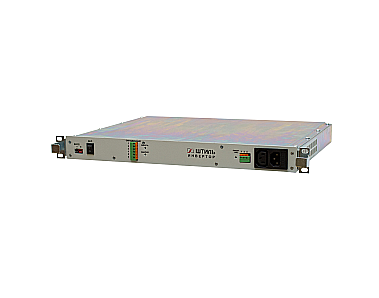

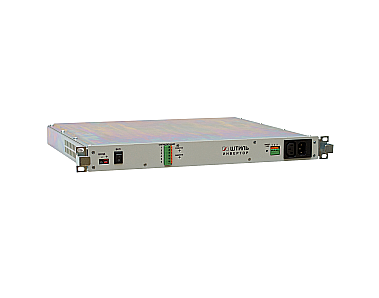

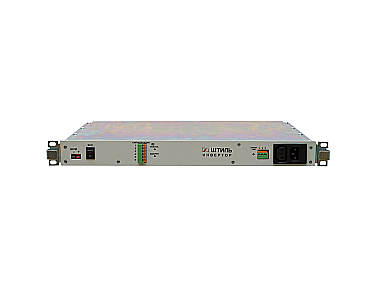

На передней панели расположены выключатель, светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ), трехполюсная розетка С13 для подключения нагрузки, клеммная колодка дистанционной сигнализации, а также вилка для подключения входного переменного напряжения 220 В.

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»)

Преимущества

Свернуть

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
точность поддержания выходного напряжения – ±3%;
точность поддержания выходной частоты – ±0,5%;
рабочий диапазон входного постоянного напряжения – 180-257 В;
КПД – 87%.

Функциональность и надёжность

плавный пуск;
многоуровневая электронная система защиты с автовосстановлением;
встроенный байпас;
возможность удаленного мониторинга;
срок службы – не менее 20 лет.

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Входные характеристики (в режиме байпас)
Выходные характеристики
Защита
Панель управления и интерфейсы
Подключение
Надежность и эксплуатационные характеристики
Механические характеристики

Полная мощность, кВА

1

Активная мощность, кВт

0,75

Форм-фактор

в стойку

Встроенный электронный байпас

есть

Страна производитель

Россия

Номинальное входное постоянное напряжение, В

220

Рабочий диапазон входного постоянного напряжения, В

180-257

Максимальный входной ток, А

4,5

Плавный пуск

да

Номинальное входное переменное напряжение (режим байпас), В

220

Максимальный входной переменный ток (режим байпас), А

5

Номинальная входная частота (режим байпас), Гц

50

Номинальное выходное напряжение, В

220

Точность стабилизации выходного напряжения, %

±3

Форма выходного напряжения

чистая синусоида

Номинальная выходная частота, Гц

50

Точность стабилизации выходной частоты, %

±0,5

Коэффициент нелинейных искажений выходного напряжения, %

≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность

до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)

КПД, %

87

Перегрузка по выходу

электронная защита с автоматическим восстановлением

Короткое замыкание

электронная защита с автоматическим восстановлением

Перегрев

электронная защита с автоматическим восстановлением

Неправильная полярность

плавкая вставка

Защита от пониженного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≥197 В ±2 В)

Защита от повышенного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≤245 В ±2 В)

ЖК-дисплей

нет

Светодиодная индикация

«Работа» - зеленый, «Авария» - красный, «ON/OFF LINE» - белый

USB

опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC)

Ethernet

опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC)

Сухие контакты

да

Параллельная работа

нет

Входная сеть

клеммы

Нагрузка (выходные разъёмы)

кабель с разъёмом С13

Доступ к интерфейсам и подключениям

фронтальный

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +85

Тип охлаждения

принудительное (2 вентилятора)

Относительная влажность, %

от 0 до 90 (без конденсата)

Эквивалентный уровень акустических шумов, дБ

60

Срок службы, лет

20

Срок хранения, лет

3

Наработка на отказ, ч

150000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

44х483х365

Высота установки в стойку, U

1

Масса, кг

5

Цвет корпуса

серый

Преимущества

Комплектация

Свернуть

Инвертор напряжения PS 220/700C-P-1 (STS)

1 шт.

Кабель для подключения к источнику постоянного напряжения

1 шт.

Разъём для подключения к сети переменного тока

1 шт.

Руководство по эксплуатации

1 шт.
