Инвертор напряжения Штиль 48/1500 STS-HS

Инвертор напряжения PS 48/1500 (STS-HS) с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 48 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

оборудования связи и телекоммуникаций;
промышленных приборов;
электронной и электротехнической аппаратуры.

PS 48/1500 (STS-HS) может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Отличительной особенностью PS 48/1500 (STS-HS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:

постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора;
постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети или выходе напряжения сети за допустимые пределы.

Инвертор PS 48/1500 (STS-HS) предназначен для установки в 19'' модульные каркасы Штиль PSInn/1500. Высота прибора – 1U, ширина – 483 мм, доступ к интерфейсам и подключениям – тыльный.

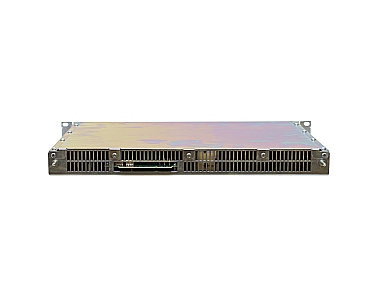

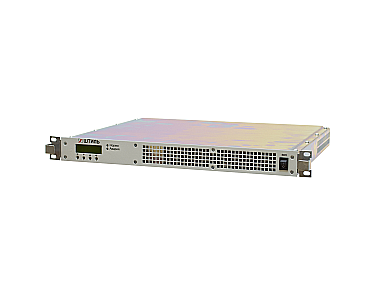

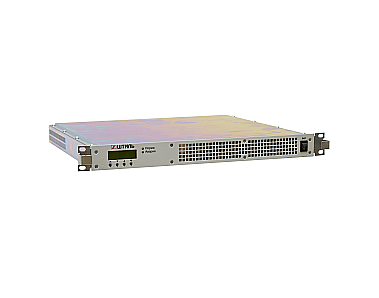

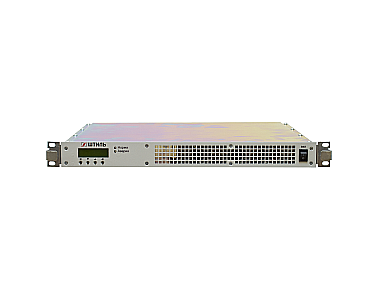

Задняя панель прибора оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, систем мониторинга, а также вилкой для подключения входного переменного напряжения 220 В. На передней панели расположены выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний.

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Преимущества

Свернуть

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
точность поддержания выходного напряжения – ±1,5%;
точность поддержания выходной частоты – ±0,5%;
рабочий диапазон входного постоянного напряжения – 40,5-59 В;
низкий уровень шума;
КПД – ≥88%.

Функциональность и надёжность

плавный пуск;
встроенный электронный байпас;
многоуровневая электронная система защиты с автовосстановлением;
параллельная работа (до 6 приборов);
дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Входные характеристики (в режиме байпас)
Выходные характеристики
Защита
Панель управления и интерфейсы
Подключение
Надежность и эксплуатационные характеристики
Механические характеристики

Полная мощность, кВА

2

Активная мощность, кВт

1,5

Форм-фактор

в стойку

Встроенный электронный байпас

есть

Страна производитель

Россия

Номинальное входное постоянное напряжение, В

48

Рабочий диапазон входного постоянного напряжения, В

40,5-59

Нижний порог отключения нагрузки, В

40,5 ±0,5

Нижний порог подключения нагрузки, В

42,5 ±0,5

Верхний порог отключения нагрузки, В

59 ±0,5

Верхний порог подключения нагрузки, В

57 ±0,5

Максимальный входной ток, А

44

Плавный пуск

да

Номинальное входное переменное напряжение (режим байпас), В

220

Рабочий диапазон входного переменного напряжения (режим байпас), В

заводская установка - 182-255, максимальный диапазон - 165-265

Нижний порог отключения байпаса, В

182±2

Нижний порог включения байпаса, В

187±2

Верхний порог отключения байпаса, В

255±2

Верхний порог включения байпаса, В

250±2

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

до 230 В, шаг 1 В

Точность стабилизации выходного напряжения, %

±1,5

Форма выходного напряжения

синусоида

Номинальная выходная частота, Гц

50

Точность стабилизации выходной частоты, %

±0,5

Коэффициент нелинейных искажений выходного напряжения, %

≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке

Крест-фактор

3,5:1

Перегрузочная способность

до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)

КПД (при работе от источника питания постоянного тока), %

≥88

Перегрузка по выходу

электронная защита с автоматическим восстановлением

Короткое замыкание

электронная защита с автоматическим восстановлением

Перегрев

электронная защита с автоматическим восстановлением

Неправильная полярность

плавкая вставка

Защита от пониженного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В ±0,2 В)

Защита от повышенного входного напряжения

электронная защита c автоматическим восстановлением (включение при напряжении ≤57 В ±0,5 В)

ЖК-дисплей

да, двухстрочный

Светодиодная индикация

«Норма» - зеленый, «Авария» - красный

USB

опция (производится с помощью контроллера Штиль PSC-200.04.02)

Ethernet

опция (производится с помощью контроллера Штиль PSC-200.04.02)

RS-485

да

Сухие контакты

да

Параллельная работа

до 6 шт., селективное отключение неисправного

«Горячая» замена силовых модулей

да

Входная сеть

c помощью модульного каркаса (корзины для «горячего» включения)

Нагрузка (выходные разъёмы)

c помощью модульного каркаса (корзины для «горячего» включения)

Доступ к интерфейсам и подключениям

тыльный

Диапазон рабочей температуры, °С

от +0 до +50

Диапазон температуры хранения, °С

от -40 до +85

Тип охлаждения

принудительное, вентиляторное

Относительная влажность, %

от 0 до 90 (без конденсата)

Эквивалентный уровень акустических шумов, дБ

<60

Срок службы, лет

20

Наработка на отказ, ч

150000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

44х483х397

Высота установки в стойку, U

1

Масса, кг

7

Цвет корпуса

серый
