Инвертор PS 60/1500 STS-HS (2000 ВА/1500 Вт)

Написать отзыв

В сравнение

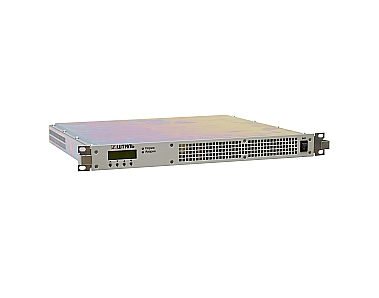

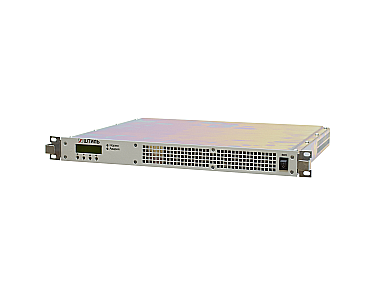

Инвертор напряжения «Штиль» PS 60/1500 STS-HS картинка

Форм-фактор

в стойку

Номинальное входное постоянное напряжение, В

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

до 230 В, шаг 1 В

Точность стабилизации выходного напряжения, %

±1,5

Форма выходного напряжения

синусоида

Доступ к интерфейсам и подключениям

тыльный

Гарантийный срок, мес

Все характеристики

Описание
Преимущества
Характеристики
Аксессуары
Комплектация
Скачать
Отзывы
Инвертор напряжения PS 60/1500 (STS-HS) с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций;
- промышленных приборов;
- электронной и электротехнической аппаратуры.
PS 60/1500 (STS-HS) может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.
Отличительной особенностью PS 60/1500 (STS-HS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:
постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора;
постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети или выходе напряжения сети за допустимые пределы.
Конструктивное исполнение
Инвертор PS 60/1500 (STS-HS) предназначен для установки в 19'' модульные каркасы Штиль PSInn/1500. Высота прибора – 1U, ширина – 483 мм, доступ к интерфейсам и подключениям – тыльный.

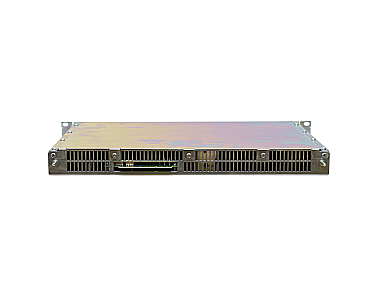

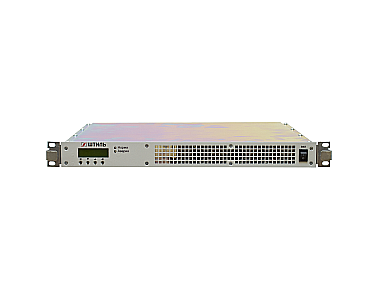

Задняя панель прибора оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, систем мониторинга, а также вилкой для подключения входного переменного напряжения 220 В. На передней панели расположены выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Преимущества
Свернуть
Отличные технические характеристики
стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
точность поддержания выходного напряжения – ±1,5%;
точность поддержания выходной частоты – ±0,5%;
рабочий диапазон входного постоянного напряжения – 49-72 В;
КПД – >=88%.
Функциональность и надёжность
плавный пуск;
встроенный электронный байпас;
многоуровневая электронная система защиты;
параллельная работа до 6 шт.;
возможность удаленного мониторинга.
Характеристики
Свернуть
Общие
Полная мощность, кВА
2
Активная мощность, кВт
1,5
Форм-фактор
в стойку
Встроенный электронный байпас
есть
Страна производитель
Россия
Входные характеристики
Номинальное входное постоянное напряжение, В
60
Рабочий диапазон входного постоянного напряжения, В
49-72
Максимальный входной ток, А
29
Плавный пуск
да
Входные характеристики (в режиме байпас)
Номинальное входное переменное напряжение (режим байпас), В
220
Рабочий диапазон входного переменного напряжения (режим байпас), В
заводская установка - 182-255, максимальный диапазон - 165-265
Нижний порог отключения байпаса, В
182±2
Нижний порог включения байпаса, В
187±2
Верхний порог отключения байпаса, В
255±2
Верхний порог включения байпаса, В
250±2
Номинальная входная частота (режим байпас), Гц
50
Выходные характеристики
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, %
±1,5
Форма выходного напряжения
синусоида
Номинальная выходная частота, Гц
50
Точность стабилизации выходной частоты, %
±0,5
Коэффициент нелинейных искажений выходного напряжения, %
≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке
Крест-фактор
3,5:1
Перегрузочная способность
до 105% - длительно, от 105% до 150% - 5 с (c последующим отключением)
КПД (при работе от источника питания постоянного тока), %
≥88
Защита
Перегрузка по выходу
электронная защита с автоматическим восстановлением
Короткое замыкание
электронная защита с автоматическим восстановлением
Перегрев
электронная защита с автоматическим восстановлением
Неправильная полярность
плавкая вставка
Защита от пониженного входного напряжения
электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В)
Защита от повышенного входного напряжения
электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ± 0,5 В)
Панель управления и интерфейсы
ЖК-дисплей
да, двухстрочный
Светодиодная индикация
«Норма» - зеленый, «Авария» - красный
USB
опция (производится с помощью контроллера Штиль PSC-200.04.02)
Ethernet
опция (производится с помощью контроллера Штиль PSC-200.04.02)
RS-485
да
Сухие контакты
да
Параллельная работа
до 6 шт., селективное отключение неисправного
«Горячая» замена силовых модулей
да
Подключение
Входная сеть
c помощью модульного каркаса (корзины для «горячего» включения)
Нагрузка (выходные разъёмы)
c помощью модульного каркаса (корзины для «горячего» включения)
Доступ к интерфейсам и подключениям
тыльный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +0 до +50
Диапазон температуры хранения, °С
от -40 до +85
Тип охлаждения
принудительное
Относительная влажность, %
от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ
≤60
Срок службы, лет
не менее 20
Наработка на отказ, ч
не менее 150000
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
44х483х397
Высота установки в стойку, U
1
Масса, кг
7
Цвет корпуса
серый
