Инвертор PS220/2000К ver.2.1 (2000 ВА/1500 Вт)
-
Активная мощность, кВт1,5
-
Встроенный электронный байпасесть (с функцией стабилизатора напряжения)
-
Номинальное входное постоянное напряжение, В220
-
Номинальное выходное напряжение, В220
-
Диапазон настройки выходного напряжения, Вдо 230 В, шаг 1 В
-
Точность стабилизации выходного напряжения, %±1,5
-
Форма выходного напряжениясинусоида
-
Максимальный выходной ток, А9,1
-
Доступ к интерфейсам и подключениямтыльный
-
Степень защиты от пыли и влагиIP20
-
Масса, кг4,5
-
Гарантийный срок, мес24
Обратите внимание!
Инверторы PS220/2000K ver.2.1 не работают совместно с одноименными инверторами предыдущей версии (см. пункт «Синхронизация»).
Синхронизация
Алгоритм синхронизации инверторов PS220/2000K и PS220/2000K ver.2.1 различен, поэтому инверторы PS220/2000K ver.2.1 не работают совместно с инверторами PS220/2000K.
В случае совместного включения с объединением выходов инверторов PS220/2000K ver.2.1 и инверторов PS220/2000K устройства будут производить попытки запуска и включать аварийную защиту. При этом возможно отсутствие или низкое качество напряжения на нагрузке. В случае такого включения инверторы не выйдут из строя.
Модульный инвертор напряжения PS220/2000К ver.2.1 с выходной мощностью 2000 ВА/ 1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное стабилизированное переменное синусоидальное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

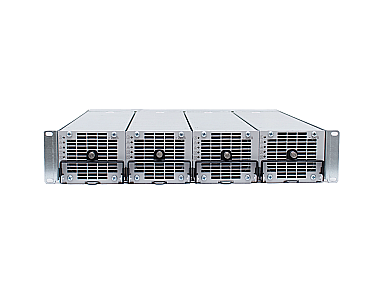

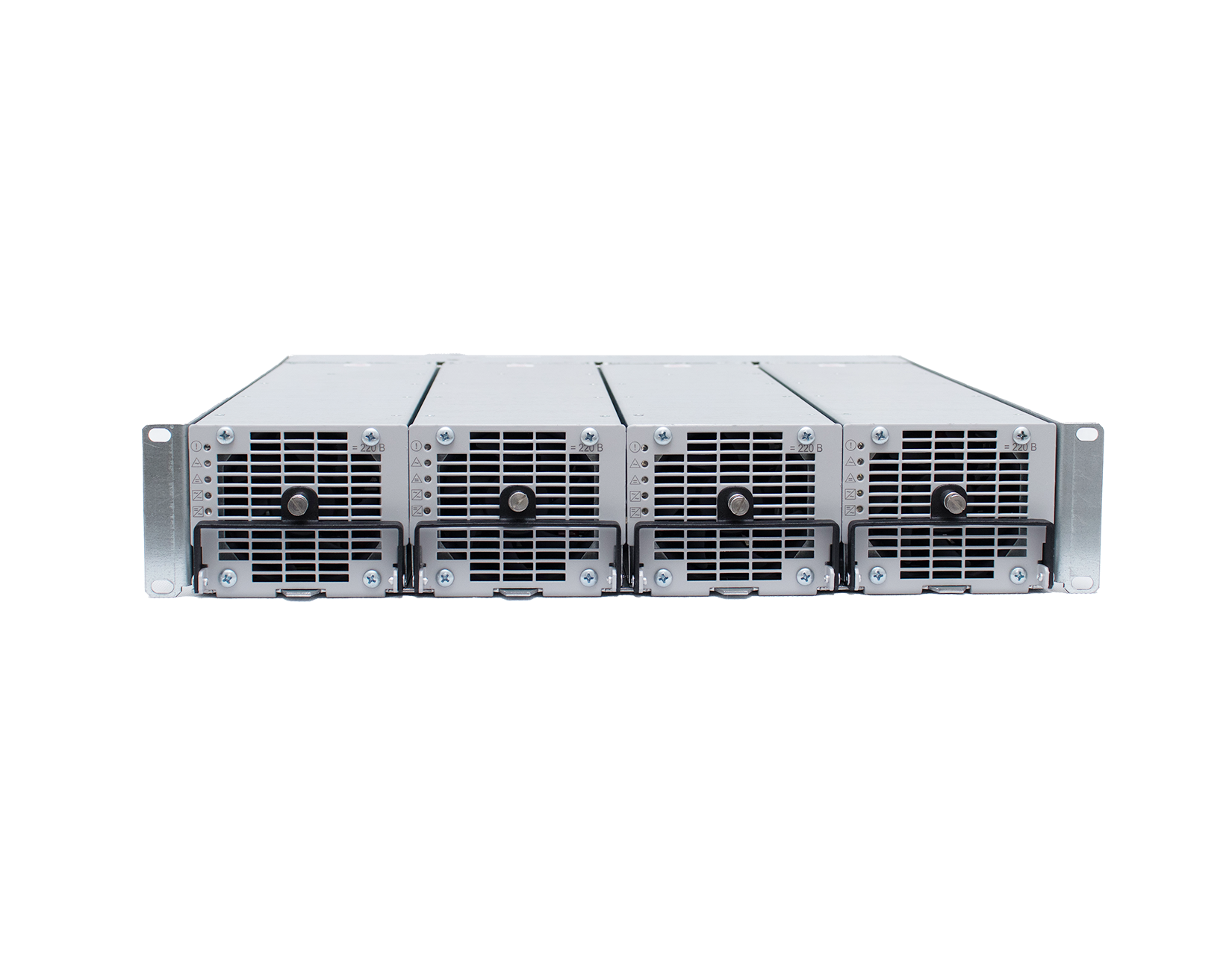

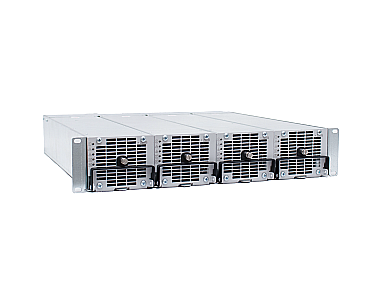

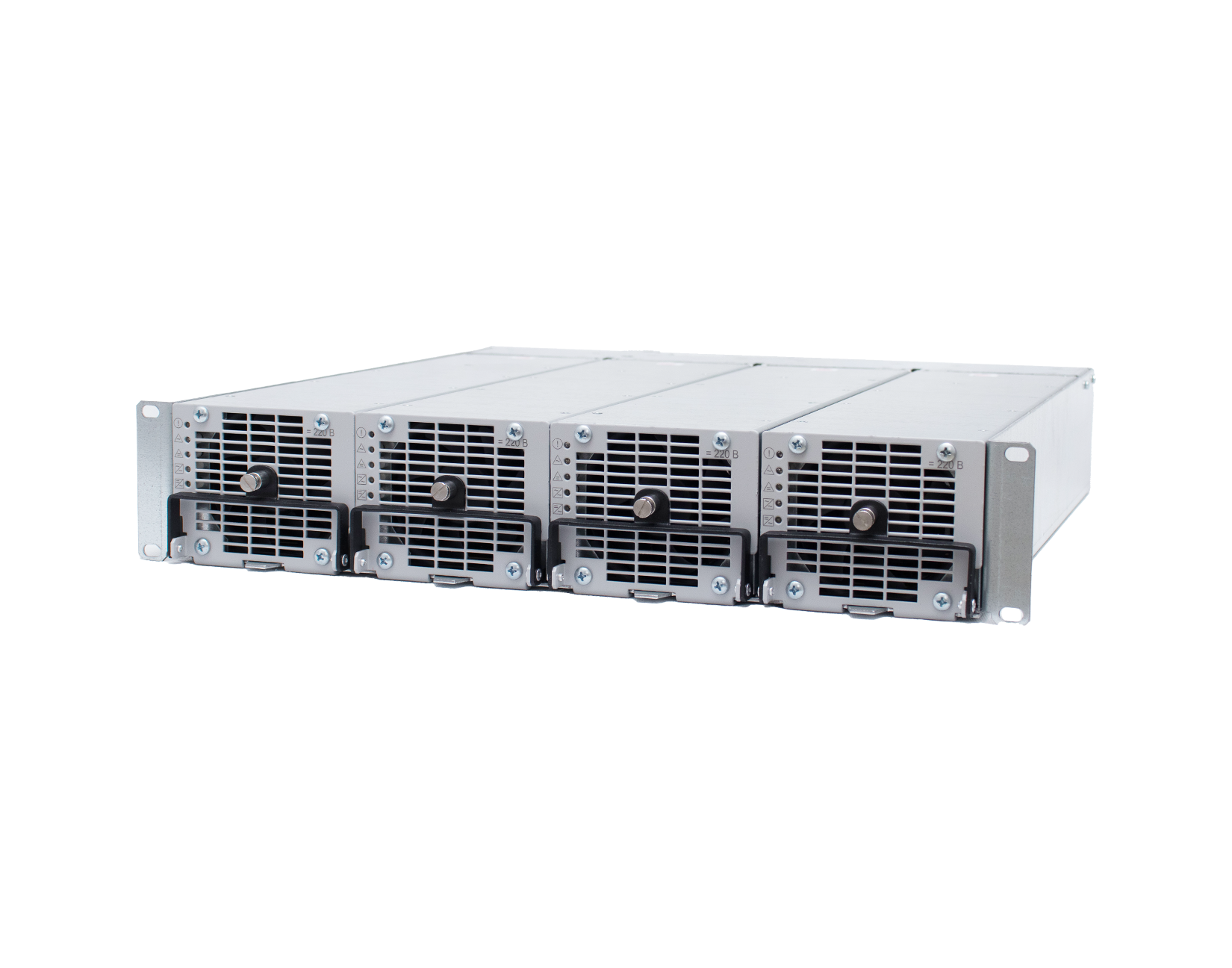

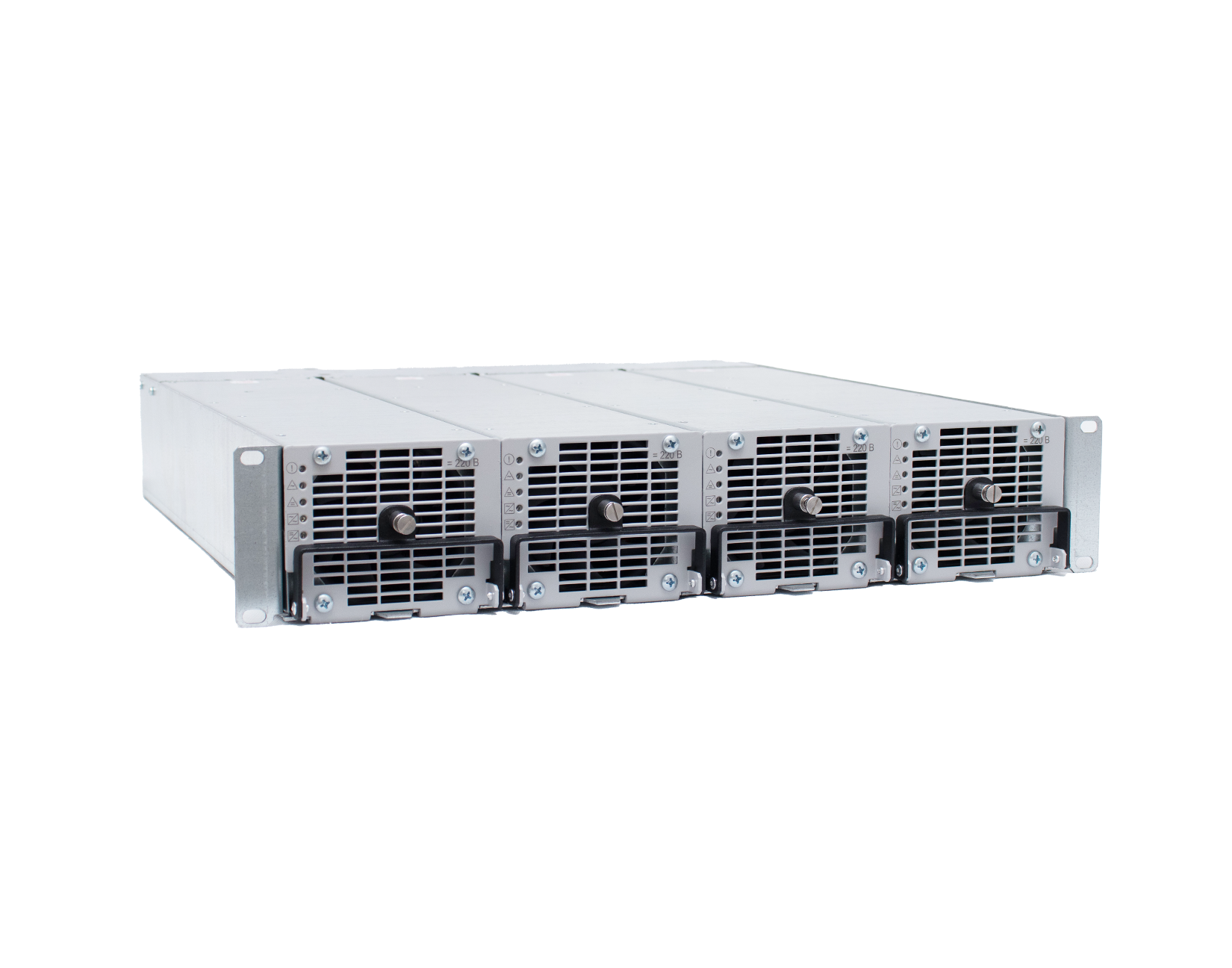

PS220/2000К ver.2.1 поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы PS2020K (установка до 4-х инверторов) или PS2020KM (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Отличительной особенностью PS220/2000К ver.2.1 является поддержка двух режимов работы:
- от источника постоянного тока;
- от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.
Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу через DC-AC каскад от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.
Конструктивное исполнение
Конструктивно PS220/2000К ver.2.1 выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.
Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.
Мониторинг
Контроль состояния PS220/2000К ver.2.1 может осуществляться:
- удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера «Штиль» PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485);
- локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.
Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2020КM или PS2020К.

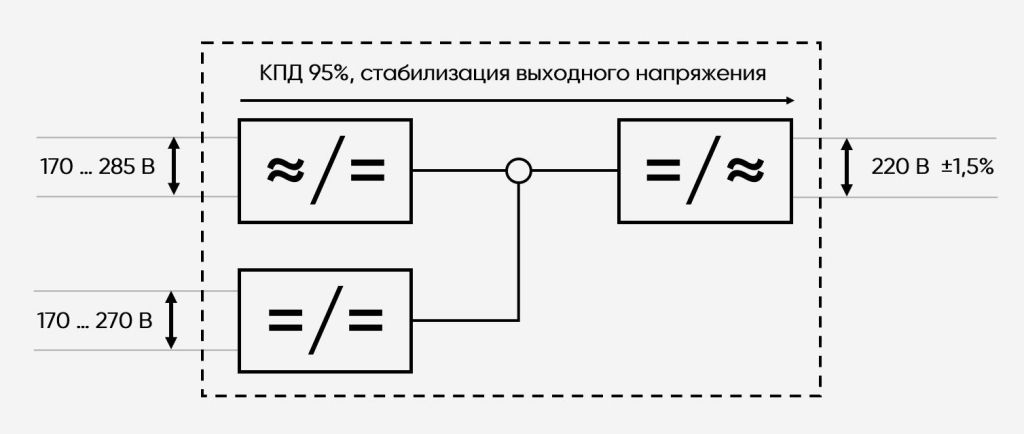

Схема работы
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- допустимый диапазон входного постоянного напряжения – 170-270 В;
- предельный диапазон входного переменного напряжения – 90-310 В;
- точность поддержания выходного напряжения – ±1,5%;
- точность поддержания выходной частоты – ±0,1%;
- перегрузочная способность – 150%;
- КПД (при работе от входной сети переменного тока) – ≥95.
Функциональность и надёжность
- создание резервируемых конфигураций по схеме N+1;
- наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.);
- многоуровневая электронная система защиты с автовосстановлением;
- удаленный мониторинг.
Общие
| Полная мощность, кВА | 2 |
| Активная мощность, кВт | 1,5 |
| Встроенный электронный байпас | есть (с функцией стабилизатора напряжения) |
| Страна производитель | Россия |
Входные характеристики
| Номинальное входное постоянное напряжение, В | 220 |
| Рабочий диапазон входного постоянного напряжения, В | 176-264 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 9 |
| Плавный пуск | да |
Входные характеристики (в режиме байпас)
| Номинальное входное переменное напряжение (режим байпас), В | 220 |
| Рабочий диапазон входного переменного напряжения (режим байпас), В | 165-265 |
| Номинальная входная частота (режим байпас), Гц | 50 ±2,5 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
Выходные характеристики
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации выходного напряжения, % | ±1,5 |
| Форма выходного напряжения | синусоида |
| Номинальная выходная частота, Гц | 50 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 9,1 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 150% в течение 5 с |
| КПД (при работе от источника питания постоянного тока), % | ≥90 |
| КПД в режиме байпас, % | ≥95 |
Защита
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | электронная защита с автоматическим восстановлением |
| Защита от пониженного входного напряжения | электронная защита с автоматическим восстановлением |
| Защита от повышенного входного напряжения | электронная защита с автоматическим восстановлением |
Панель управления и интерфейсы
| Светодиодная индикация | «общая авария», режим «AC/AC», режим «DC/AC», «Вход DC не в норме», «Вход AC не в норме» |
| RS-485 | расположен на модульном каркасе |
| «Сухие» контакты | 2 шт., расположены на модульном каркасе |
| Параллельная работа | до 32 шт. |
Подключение
| Доступ к интерфейсам и подключениям | тыльный |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | ≤60 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 200000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х108х421 |
| Высота установки в стойку, U | 2 |
| Масса, кг | 4,5 |
| Цвет корпуса | серый |
| 1 | Модульный инвертор PS220/2000К ver.2.1 | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Упаковка (картонный короб) | 1 шт. |
