| Модельный ряд | Общие характеристики | Особенности |
| ШТК-100С ВН-С(К) | Одностенный, стальной (опционально возможно изготовление шкафа из алюминиевого сплава), с приточно-вытяжной вентиляцией | C кронштейном для крепления на столб диаметром 377 мм |
| ШТК-100С ВН-С(КУ) | Утепленный, с кронштейном для крепления на столб диаметром 377 мм | |
| ШТК-100С ВН-С(Ц) | С цоколем высотой 300 мм | |
| ШТК-100С ВН-С(ЦУ) | Утепленный, с цоколем высотой 300 мм |

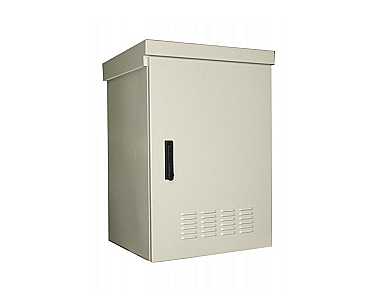

Климатический шкаф ШТК-100С ВН-С
-
Тип стенокодностенные
-
Материал внешних стеноксталь
-
Способ установкинапольный или навесной
-
Система поддержания микроклиматаприточно-вытяжная вентиляция и нагреватель
-
Степень защиты от пыли и влагиIP54
-
Гарантийный срок, мес24
-
Высота, мм940
-
Габариты основания (ШxГ), мм630х595
Климатические антивандальные шкафы «Штиль» серии ШТК-100С ВН-С предназначены для размещения систем электропитания, аккумуляторных батарей, компьютерного, сетевого, телекоммуникационного и другого оборудования с обеспечением необходимого микроклимата и защиты от несанкционированного доступа.
Внимание!
Подбор конкретной модели климатического шкафа «Штиль» осуществляется на основе опросного листа. В нём для корректного и оперативного подбора оборудования важно указать подробную информацию по основным параметрам изделия, особенно в тех пунктах, которые отмечены красным цветом. Заполненный опросный лист необходимо отправить на sales@shtyl.ru.
Подбор конкретной модели климатического шкафа «Штиль» осуществляется на основе опросного листа. В нём для корректного и оперативного подбора оборудования важно указать подробную информацию по основным параметрам изделия, особенно в тех пунктах, которые отмечены красным цветом. Заполненный опросный лист необходимо отправить на sales@shtyl.ru.
Особенности конструкции
Шкафы данной серии спроектированы специально для эксплуатации вне отапливаемых помещений. Они оснащены специальной системой климат-контроля (приточно-вытяжная вентиляция и нагреватель) и гарантируют устойчивость к воздействию солнечного излучения, дождя, ветра, пыли, низкой и высокой температуры (от -40 до +40 °С). Степень защиты шкафов – IP54.
Конструкция климатических шкафов серии ШТК-100С ВН-С предполагает два варианта установки:
- на горизонтальной поверхности с использованием дополнительного цоколя (на полу или на крыше);
- на вертикальной поверхности (на мачтах, столбах, трубах и т. п.).
Предусмотрена возможность опциональной установки светодиодных или люминесцентных светильников, комплекта датчиков (температуры, влажности, задымления, открытия двери, затопления, удара), полок для установки аккумуляторных батарей и оборудования, модуля предварительного разогрева и системы мониторинга.
Модификации модели ШТК-100С ВН-С
Надёжность
- степень защиты от пыли и влаги – IP54;
- материал внешних стенок – сталь (возможность изготовления шкафа из алюминиевого сплава);
- доступ к крепежным элементам шкафа только после открывания двери;
- штоковый замок;
- система климат-контроля (вентилятор, не требующий обслуживания, и нагреватель);
- климатическая система управляется встроенным термостатом или контроллером;
- сменный фильтр очистки воздуха.
Функциональность
- эксплуатация вне отапливаемых помещений;
- два варианта монтажа (на горизонтальной или вертикальной поверхности);
- полезная высота 16U;
- поддержка установки оборудования в 19" корпусах;
- широкие возможности установки дополнительного оборудования (светильников, датчиков, полок для АБ или другого оборудования, модуля предварительного разогрева и системы мониторинга);
- фронтальный доступ к оборудованию;
- ввод кабелей снизу через гермовводы.
Общие
| Количество секций | односекционный |
| Способ установки | напольный или навесной |
| Система поддержания микроклимата | приточно-вытяжная вентиляция и нагреватель |
| Страна производитель | Россия |
Подключение
| Завод кабелей | снизу |
| Диаметр и количество отверстий | MG16 - 8 шт., MG20 - 8 шт, MG25 - 6 шт. |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от -40 до +40 |
| Степень защиты от пыли и влаги | IP54 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Тип стенок | одностенные |
| Материал внешних стенок | сталь |
| Внешнее покрытие | окраска порошковая RAL7035 с защитой от УФ-излучения |
| Количество полок для АБ, шт. | 1 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 940х630х595 |
| Высота, мм | 940 |
| Габариты основания (ШxГ), мм | 630х595 |
| Полная внутренняя высота, мм | 830 |
| Полная внутренняя ширина, мм | 516 (496 для шкафа с опцией «У» - утепленный) |
| Полная внутренняя глубина, мм | 556 (545 для шкафа с опцией «У» - утепленный) |
| Внутренняя полезная высота, U | 16 |
| Монтажная ширина, дюйм | 19 |
| Масса, кг | 70 (90 для шкафа с опцией «У» - утепленный) |
| Масса крепежа на столб/масса цоколя, кг | 20/15 |

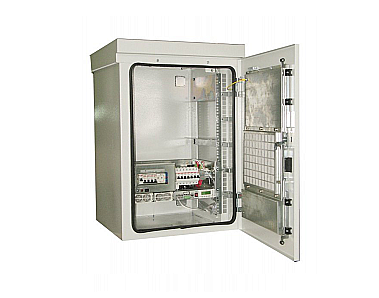

| 1 | Климатический шкаф ШТК-100С ВН-С в составе: | 1 шт. |
|---|---|---|
| 1.1 | Вентиляторный модуль (напряжение питания ~220В), комплект | 1 шт. |
| 1.2 | Нагревательный модуль (напряжение питания ~220В), комплект | 1 шт. |
| 1.3 | Фильтр, комплект (расположен на фронтальной двери шкафа за съемным кожухом, с возможностью быстрой и легкой замены) | 1 шт. |
| 1.4 | Датчик контроля запыленности фильтра (при наличии в комплекте поставки шкафа контроллера, супервизора объекта или климатического модуля) | 1 шт. |
| 1.5 | Термостат(-ы) для установки температур нагрева и охлаждения, комплект (при наличии в комплекте поставки шкафа контроллера, супервизора объекта или климатического модуля управление нагревом и охлаждением шкафа осуществляется указанными устройствами без дополнительных внешних термостатов) | 1 шт. |
| 1.6 | Сервисные автоматические выключатели: «Вентиляция», «Нагрев» | 2 шт. |
| 1.7 | Герметизированные кабельные вводы, комплект (MG16 (d кабеля = 6-10 мм)) – 4 шт. | 1 шт. |
| 1.8 | 19-дюймовые направляющие высотой 16U, комплект | 1 шт. |
