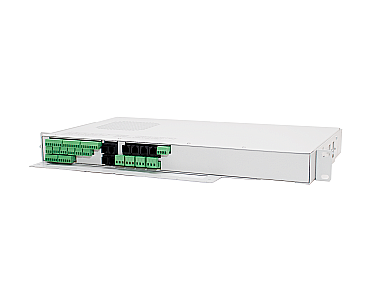

Супервизор объекта СВО1U-01
Супервизор объекта СВО1U-01 представляет собой внешний модуль, выполненный в 19-дюймовом конструктиве высотой 1U. Прибор предназначен для контроля и мониторинга состояния и параметров дополнительных устройств: датчиков, охладителей, нагревателей, вентиляторов, ДГУ.
Супервизор СВО1U-01 позволяет подключать:
- датчики с питанием 24В – до 6 шт.;
- датчики типа «сухой» контакт – до 18 шт.;
- датчики температуры – до 4 шт.;
- устройства с возможностью передачи информации по интерфейсу RS-485 – 1 канал (4 точки подключения);
- дискретно-управляемые устройства (выходные силовые реле) – до 4 шт.
Возможности мониторинга:
- мониторинг вводно-распределительного устройства, определение работающего в данный момент фидера, определение источника входного напряжения (электрическая сеть или дизель-генератор);
- мониторинг счетчика электроэнергии;
- мониторинг состояния кондиционера;
- мониторинг датчиков открытия дверей, задымления, затопления, температуры, влажности;
- мониторинг охранно-пожарной сигнализации (3 сигнала – давление в баллонах, предавария, авария).
Общие
| Страна производитель | Россия |
Входные характеристики
| Тип входного напряжения | постоянное |
| Номинальное входное постоянное напряжение, В | 48 |
| Рабочий диапазон входного постоянного напряжения, В | 36-72 В |
| Максимальный входной ток, А | 0,5 |
Защита
| Контакт заземления РЕ | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от 0 до +40 |
| Относительная влажность, % | 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х300 |
| Масса, кг | 3 |
Стандарты и сертификаты
| Климатическое исполнение | УХЛ 4.2 |
| 1 | Супервизор объекта СВО1U-01 | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
Руководства по эксплуатации
| Супервизор обьекта Штиль 1U СВО1U-01 | Скачать |
Сертификаты
| Супервизоры сети, аккумуляторных батарей, объекта. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Скачать |
